کمپرسور سمی هرمتیک بوک و انواع و کاربرد آن - الکتروبهمن

کمپرسور هرمتیک یا کمپرسور بسته دارای ساختمان کاملا بسته ای است به این صورت که تمام اجزای آن از جمله محفظه فشرده سازی، سیلندر، پیستون، موتور و غیره درون محفظه ای بسته که معمولا قابلیت باز شدن ندارد قرار گرفته اند.

بررسی کمپرسور سمی هرمتیک بوک و انواع آن

تاریخچه شرکت  Bock

ویلیام بوک در سال 1932 و با شروع صنعت تبرید و تهویه مطبوع و با تکیه به دانش فنی روز دنیا توانست کمپانی BOCK را تاسیس و کمپرسور هایی تولید کند که سال ها بعد در صنعت تبرید پیشرو باشد. شرکت بوک محصولات خود را با بالاترین کیفیت تولید و ارائه کرده است که کمترین میزان کمپرسور های مرجوعی را داشته است.

شرکت بزرگ GEA آلمان در سال 2011 نام شرکت بوک را به هلدینگ خود اضافه کرد و از همان سال محصولات شرکت بوک با نام GEA BOCK به بازار ارائه شد.

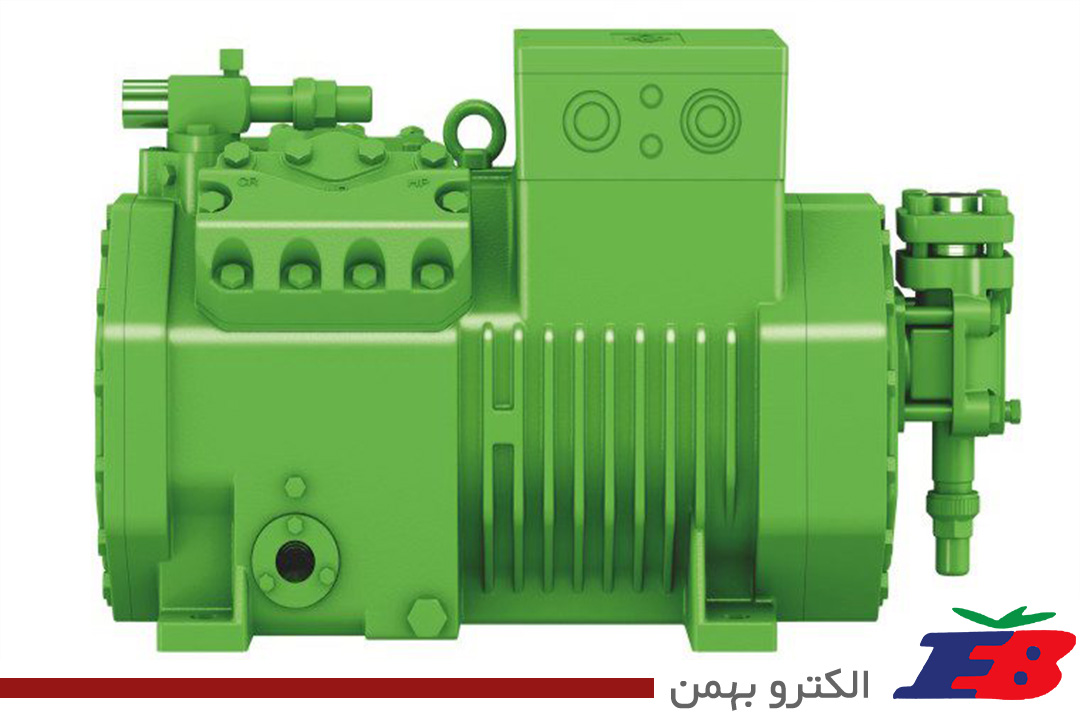

کمپرسور هرمتیک چیست؟

کمپرسور هرمتیک یا کمپرسور بسته دارای ساختمان کاملا بسته ای است به این صورت که تمام اجزای آن از جمله محفظه فشرده سازی، سیلندر، پیستون، موتور و غیره درون محفظه ای بسته که معمولا قابلیت باز شدن ندارد قرار گرفته اند. کمپرسور هرمتیک نیاز به آب بندی شفت ندارد به این دلیل که موتور و کمپرسور توسط شفت به یکدیگر متصل شده اند، در نتیجه در کمپرسور هرمتیک نشت گاز وجود نخواهد داشت.

کمپرسور هرمتیک چیست

بیشتر بخوانید:هزینه ساخت سردخانه چگونه محاسبه می شود؟

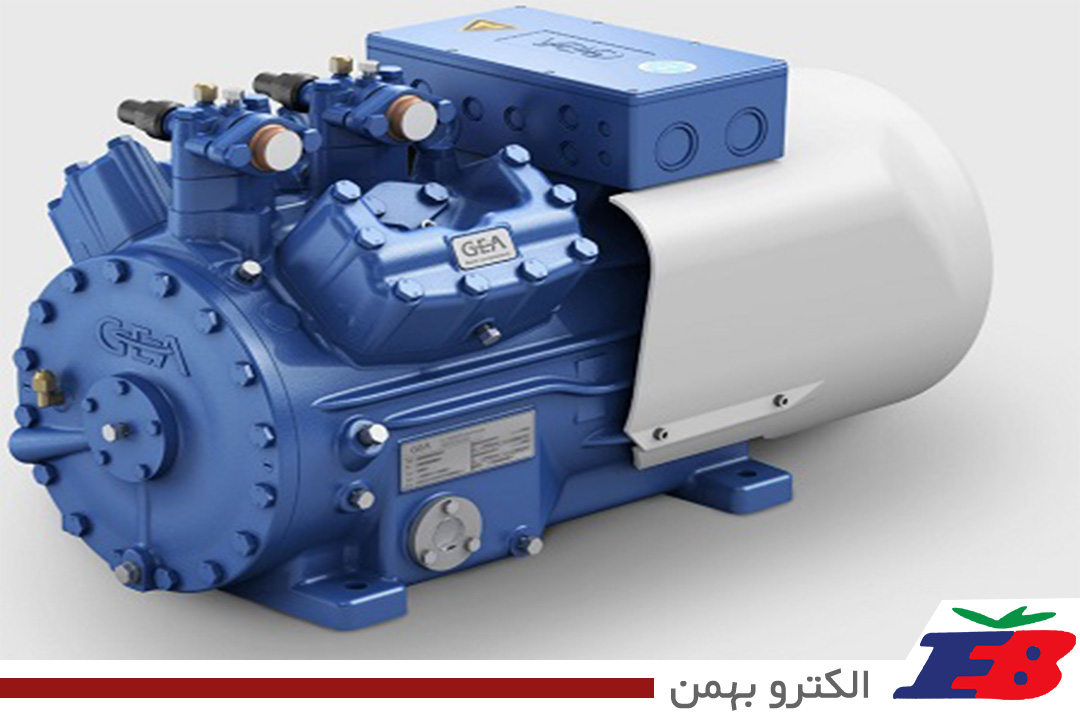

کمپرسور سمی هرمتیک سیلندر پیستونی

کمپرسور سمی هرمتیک یا کمپرسور نیمه بسته مثل کمپرسورهای باز عمل می کند به این صورت که قسمت موتور الکتریکی جدا از قسمت فشرده سازی قرار می گیرد و توسط یک شفت به یکدیگر متصل می شوند، ولی این کمپرسور ها مثل کمپرسور بسته (هرمتیک) درون یک محفظه قرار می گیرند که محفظه توسط پیچ و مهره متصل شده است. نحوه عملکرد کمپرسور سمی هرمتیک به این شکل است که جریان برق باعث گردش موتور کمپرسور شده و این گردش توسط شفت به قسمت فشرده سازی منتقل می شود که این عمل باعث حرکت تجهیزات مکانیکی می شود و عمل فشرده سازی مبرد رخ می دهد.

تجهیزات مکانیکی در کمپرسورهای نیمه بسته شامل یک میل لنگ متصل به شفت است که پیستون داخل سیلندر به شکل رفت و برگشتی عمل می کند و باعث مکش، فشرده سازی و در نهایت تخلیه مبرد می شود.

مشخصات کمپرسور هرمتیک (بسته) و سمی هرمتیک (نیمه بسته)

به دلیل بسته بودن محفظه کمپرسور هرمتیک و عدم دسترسی به قطعات کمپرسور از آن در سیستم های تبرید با ظرفیت کم مثل یخچال های خانگی، یخچال های فروشگاهی کوچک، انواع اسپیلت و کولر های گاز استفاده می شود.

از کمپرسور نیمه بسته در سیستم های برودتی با ظرفیت متوسط و بالا از جمله سرد خانه های متوسط، سیستم های برودتی صنعتی، یخچال های فروشگاهی و ... استفاده می شود که معمولا توان آن ها تا 350 کیلو وات است. کمپرسور های نیمه بسته معمولا پیستونی یا اسکرو می باشند.

در سیستم های برودتی که از کمپرسور هرمتیک استفاده می شود چون گرمای خود کمپرسوربه بار برودتی اضافه می شود، مقدار بازدهی کمتر است.

در کمپرسور هرمتیک دو منفذ برای خروج (دیسچارژ) و ورود گاز (ساکشن) وجود دارد که توسط جوش لوله ها به این منافظ متصل می شوند.

محفظه کمپرسور هرمتیک کاملا توسط جوشکاری بسته شده است و دسترسی به قطعات آن امکان پذیر نیست به همین خاطر نمی توان آن ها را تعمیر کرد. به هیچ وجه نباید بدنه آن ها را برش داد و باز کرد.

در کمپرسور های هرمتیک گاز مبرد و روغن با هم سازگاری داشته باشد چون درون یک محفظه کنار هم قرار می گیرند و ممکن است بین آن ها واکنشی رخ دهد.

حمل و نقل کمپرسور هرمتیک بسیار آسان می باشد.

کمپرسور بسته یا نیمه بسته به دلیل کامپکت یا فشرده بودن فضای بسیار کمتری نسبت به کمپرسور های باز اشغال می کنند.

بیشتر بخوانید: پرشر سوئیچ چیست

مقایسه کمپرسور هرمتیک با کمپرسور سمی هرمتیک

کمپرسور های نیمه بسته یا سمی هرمتیک قابلیت تعمیر دارند و می توان در صورت خرابی قطعات محفظه را باز کرد و قطعات را تعمیر کرد، در صورتی که کمپرسور بسته یا هرمتیک به دلیل بسته بودن محفظه قابلیت تعمیر و باز شدن محفظه وجود ندارد و در صورت خرابی یکی از قطعات یا سوختن موتور کمپرسور نمی توان آن ها را تعمیر کرد و باید کمپرسور را کلا تعویض کرد.

از کمپرسور های نیمه بسته یا سمی هرمتیک در سیستم های برودتی با ظرفیت متوسط به بالا استفاده می شود در صورتی که در کمپرسور های بسته یا هرمتیک در سیستم های برودتی با ظرفیت کم استفاده می شود.

درکمپرسور های بسته به دلیل جوشکاری محفظه امکان نشت مبرد وجود ندارد در صورتی که در کمپرسور های نیمه بسته به دلیل پیچ شدن محفظه ممکن است مبرد به بیرون نشت کند که در مقایسه با کمپرسور های باز بسیار کمتر است.

در کمپرسور سمی هرمتیک روغن توسط پمپ در سیستم حرکت می کند اما در کمپرسور های هرمتک روغن توسط نیروی گریز از مرکز حرکت می کند.

قیمت کمپرسور هرمتیک از کمپرسور های سمی هرمتیک مناسب تر است اما کاربرد آن ها متفاوت است و نباید فقط به قیمت توجه کرد.

کمپرسور های هرمتیک بین 2 تا 3 سال عمر می کنند ولی کمپرسور های سمی هرمتیک معمولا از 3 تا 10 سال کار می کنند.

ویژگی های عمومی کمپرسور سمی هرمتیک بوک GEA BOCK

طراحی یکسان بدنه برای تمامی مبرد های استاندارد نظیر گاز R22 , R134a , R404a ,R407c

حداکثر فشار کاری مجاز 28 psi

الکتروموتور های پر قدرت و با راندمان بالا و با قابلیت تعویض

دارای سیستم های کنترل ظرفیت نصب شده روی سر سیلندر و همچنین قابلیت نصب اینورتر بر روی کمپرسور

سیستم خنک کاری و روانکاری داخلی با راندمان بالا

ابعاد بسیار مناسب نسبت به دیگر برند های مشابه

صدا و لرزش بسیار پایین

قابلیت اتصال به سیستم مانیتورینگ

پیستون آب کروم شده به جهت بالا بردن مقاومت سطوح در برابر سایش

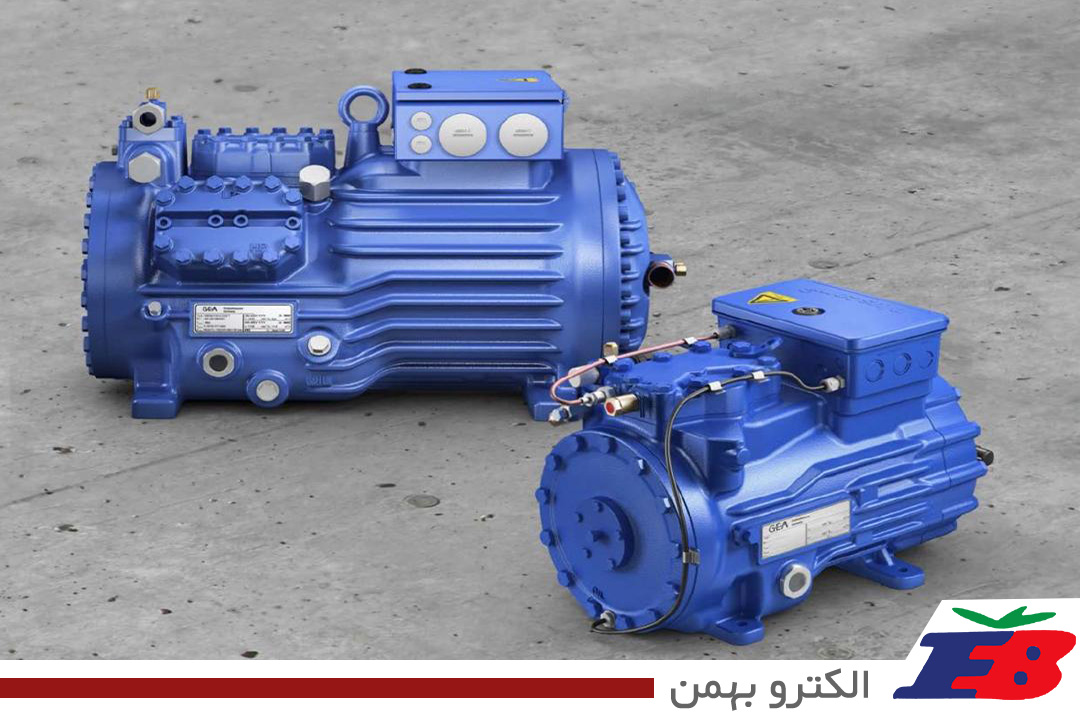

مدل‌ های کمپرسور بوک و موارد مصرف آن

مدل های کمپرسور بوک

کمپرسور بوک سری HG(X)S , HG(X)

مورد مصرف: تهویه مطبوع، سردخانه های بالای صفر و زیر صفر، سردخانه های ثابت فروشگاهی، کشتارگاه ها، کشتی ها، سردخانه های نگهداری انواع مواد غذایی، صنایع پخت نان های حجیم، سیستم های هیت پمپ، سرمایش سیستم های صنعتی، صنایع فرآوری گوشت و ماهی و ...

کمپرسور بوک سری HA(X)

مورد مصرف: سردخانه ‌های نگهداری دما پایین، سردخانه های بستنی، صنایع خاص که نیاز دائمی به دماهای پایین تر از °C 25-  دارند، صنایع آزمایشگاهی و ...

کمپرسور بوک سری HGZ(X)

مورد مصرف: تونل انجماد فرآوری گوشت، مرغ و ماهی، سبزیجات و بستنی

بیشتر بخواندید: بررسی چیلر سانتریفیوژ و کاربرد آن

کمپرسور بوک  سری transcritical  و subcritical

مورد مصرف: سیستم‌ های CO2

کمپرسور بوک سری HG(X)ATEX

مورد مصرف: سیستم های ضدانفجار، مورد نیاز در صنایع خاص پتروشیمی، نیروگاهی و ...

کمپرسور بوک سری HG HC

مورد مصرف: سیستم ‌های با گازهای هالوکربن

کمپرسور بوک سری HG ALU

مورد مصرف: صنایع حمل و نقل کانتینری، کشتی، قطار و ....

کمپرسور بوک  سری FK  (بدنه آلومینیومی)  و سری  F (بدنه آهنی)

مورد مصرف: سری FK  در سیستم های حمل و نقل به خصوص اتوبوس و قطار و سری F جهت سیستم های ظرفیت پایین آمونیاکی

کمپرسور سمی هرمتیک بوک سری  HA، HAX

سری HA که SEMI HERMETIC AIR COOLED و از نوع هوا خنک است و برای کاربرد های زیر صفر DISCUS COMPRESSOR مورد استفاده قرار می گیرد. در این سری از کمپرسور های بوک خنک کاری الکترومتور توسط هوای محیط و فن تعبیه شده بر روی کمپرسور انجام می گیرد و گاز فریون بعد از ساکشن به صورت مستقیم وارد سیلندر کمپسور می شود.

این کار باعث می شود دمای الکتروموتور به گاز وردی از دهانه مکش اعمال نشود و در نتیجه گاز فشرده شده با دمای پایین تری وارد خط دهش شود و در عمل تولید برودت سیستم را افزایش دهد. کمپرسور بوک سری HA به علت طراحی منحصر به فردی که دارد، عموما در کاربرد های زیر صفر استفاده می شود و به علت شرایط خنک کاری ویژه آن، در زمان استفاده از حداکثر ظرفیت کمپرسور هیچ گونه افت کیفیتی در دمای حاصله ایجاد نمی شود.

مزایای استفاده از کمپرسور سمی هرمتیک بوک، وجود غلاف هیتر بر روی بدنه کارتر کمپرسور است که باعث می شود در زمان تعویض هیتر به تخلیه روغن احتیاج نباشد. هیتر مورد استفاده در کمپرسور بوک از نوع خود کنترل شونده است و در صورت کاهش دما از حد تعیین شده هیتر به صورت خودکار عمل می کند.

مشخصات فنی کمپرسور BOCK سری HA و HAX

بدنه کمپرسور بوک با مبرد های استاندارد مانند گاز R22، گاز R134، گاز R404a سازگار است.

شامل 6 تیپ بدنه در 20 کلاس متفاوت

فشار کاری 28 بار

در دو نوع 2 سیلندر و 4 سیلندر

مصرف انرژی مناسب در حداکثر ظرفیت برودتی

مسیر مستقل برای عبور بهینه گاز در سر سیلندر کمپرسور

کارکرد بهینه شیر های ورود و تخلیه

طرح مناسب محفظه احتراق کمپرسور

توانایی کارکرد کمپرسور در محدوده کاری وسیع بدون نیاز به خنک کاری اضافی

قابلیت نصب اینورتر و همچنین دارای سیستم کنترل ظرفیت کمپرسور

سیستم روانکاری کارامد

ابعاد استاندارد

ارتعاش و صدای بسیار پایین

مورد مصرف با گاز هالو کربن

مناسب برای کاربرد های زیر 25- درجه سانتی گراد

خنک کاری الکتروموتور کمپسور توسط واحد مجزا

مزایای کمپرسور بوک تک استیج سری HA و HAX

ساختار یکپارچه، با عمر بیشتر

حد پایین اصطکاک در یاتاقان ها

وجود سه رینگ در پیستون بعضی از مدل ها

جهت افزایش مقاومت سایشی پیستون ها آبکاری کروم شده اند.

مصرف انرژی پایین

میزان کم مصرف جریان در هنگام استارت کمپرسور

استفاده از تکنولوژی MEXX FLOW

افزایش راندمان و کاهش افت فشار

هیتر خود کنترل شونده

قابلیت تعویض هیتر بدون تخلیه روغن

عدم وابستگی اویل پمپ به موتور کمپرسور

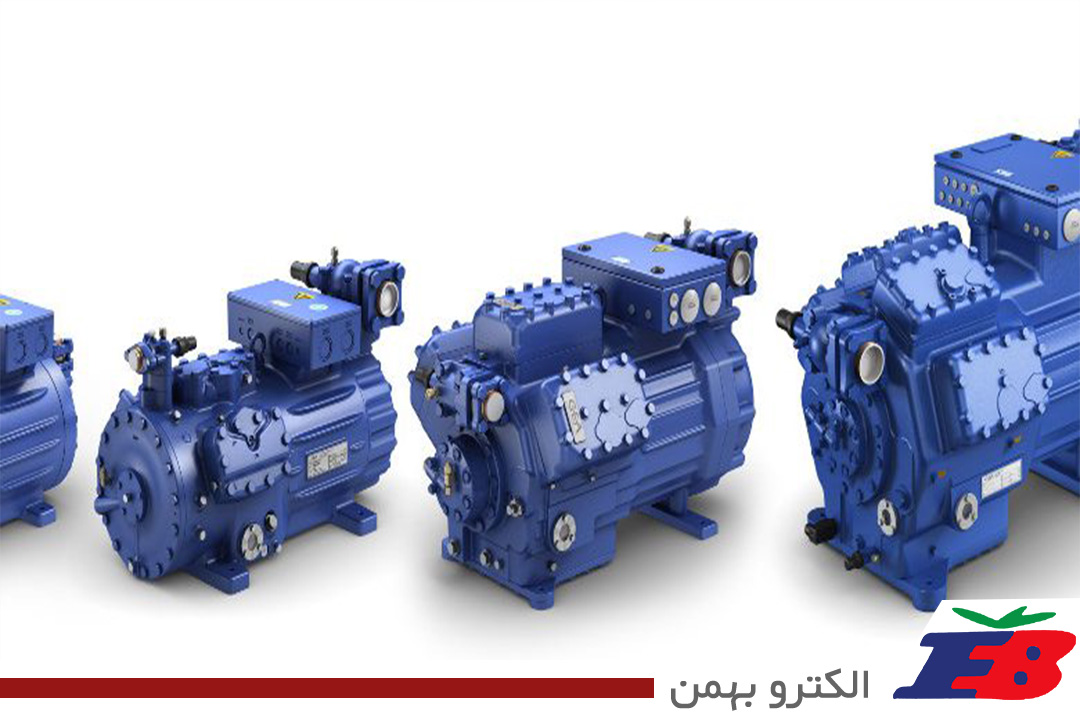

کمپرسور سمی هرمتیک BOCK سری HG و HGX

کمپرسور سمی هرمتیک

کمپانی بوک BOCK با بزرگترین و پیشرفته ترین آزمایشگاه های جهان در حوزه تبرید و برودت همیشه کیفیت را سرلوحه کارهای خود قرار داده است و براساس سیاست های کاری این شرکت محصولاتش به هیچ وجه قربانی کمیت نشده و در طول تاریخ کارکرد همیشه جزو با کیفیت ترین ها بوده است.

سری HG که Semi Hermetic Gas Cooled است به وسیله گاز ساکشن خنک کاری می شود و برای کاربرد های بالای صفر و زیر صفر درجه سانتی گراد استفاده می شود. این دسته از کمپرسور های بوک شامل 8 تیپ بدنه در 25 کلاس متفاوت می باشند.

کمپرسور سمی هرمتیک بوک به طور معمول با روغن معدنی شارژ شده اند و در صورتی که با روغن پلی یول استر شارژ شده باشد، علامت X روی مدل ها اضافه می شود که توانایی کار با گاز مبرد جدید را دارا هستند.

بیشتر بخوانید: طرز کار انواع اکسپنشن ولوو

مشخصات فنی کمپرسور بوک سری HG و  HGX

بدنه کمپرسور بوک با مبرد های استاندارد مانند گاز R22، گاز R404a، گاز R134 سازگار است.

توانایی فعالیت در فشار کار 28 بار را دارد.

مصرف انرژی مناسب در حداکثر ظرفیت برودتی

برای عبور بهینه گاز در داخل کمپرسور مسیر مناسبی تعبیه شده است.

بهینه بودن شیر های ورود و تخلیه

محفظه تراکم کمپرسور دارای طراحی مناسبی است.

قابل تعویض بودن الکتروموتور

توانایی کارکرد کمپرسور در محدوده کاری وسیع بدون نیاز به خنک کاری اضافی

شکل سوپاپ ها در کمپرسور بوک انحصاری است.

قابلیت نصب اینورتر و دارای سیستم کنترل ظرفیت کمپرسور

راندمان بالای سیستم روانکاری

از نظر ابعادی بسیار مناسب است

ارتعاش و صدای بسیار پایین

طراحی مناسب و توزیع کامل وزن کمپرسور بر روی پایه ها

مورد مصرف با گاز هالو کربن

سوپاپ ها از جنس استیل فنری و بسیار مقاوم

ویژگی خاص کمپرسور BOCK تک استیج سری HG و  HGX

ساختار یکپارچه، با عمر مفید بالا

یاتاقان های باکیفیت با کمترین حد اصطکاک

وجود سه رینگ در پیستون بعضی از مدل ها

جهت افزایش مقاومت سایشی پیستون ها آبکاری کروم شده اند.

کاهش مصرف انرژی

میزان کم مصرف جریان در هنگام استارت کمپرسور

استفاده از تکنولوژی MEXX FLOW باعث کاهش افت فشار و افزایش راندمان شده است.

مجهز به هیتر خود کنترل شونده

قابلیت تعویض هیتر بدون تخلیه روغن

وابسته نبودن اویل پمپ به جهت چرخش کمپرسور

مخزن روغن بزرگتر و عمیق تر

کاربرد کمپرسور های هرمتیک

کاربرد کمپرسور های هرمتیک

کمپرسور های هرمتیک در سیستم های برودتی خانگی و سیستم های برودتی و تهویه مطبوع فشرده تجاری استفاده می شوند. کمپرسورهای نیمه هرمتیک عمدتا برای سوپر مارکت ها و سایر کاربردهای تجاری و صنعتی و برای سیستم های بزرگ توسعه پروژه تهویه مطبوع مانند مراکز خرید مناسب هستند.
