طراحی سردخانه صنعتی از ظرفیت‌سنجی و محاسبات بار برودتی تا انتخاب تجهیزات، عایق‌کاری، برق، اجرا و راه‌اندازی؛ راهنمای تخصصی برای اجرای اصولی سردخانه
طراحی سردخانه صنعتی؛ راهنمای جامع طراحی، ظرفیت‌سنجی، تجهیزات و هزینه
طراحی سردخانه صنعتی نقطه شروع یک پروژه موفق برای نگهداری، پیش‌سرد کردن یا انجماد محصولات مختلف است. در این مرحله فقط ابعاد اتاق سرد تعیین نمی‌شود؛ ظرفیت برودتی، دمای کاری، نوع محصول، میزان ورود و خروج کالا، عایق‌کاری، تجهیزات سرمایشی، برق، کنترل و مسیر حرکت محصول نیز باید هم‌زمان بررسی شوند. یک طراحی دقیق می‌تواند از خرید تجهیزات نامتناسب و هزینه‌های اضافی در زمان بهره‌برداری جلوگیری کند.
اگر هدف شما طراحی سردخانه صنعتی برای یک مجموعه تولیدی، انبار مواد غذایی، مرکز توزیع، واحد فرآوری یا کسب‌وکار زنجیره سرد است، تصمیم‌های اولیه اهمیت زیادی دارند. انتخاب سیستم مناسب باید بر اساس نیاز واقعی پروژه انجام شود، نه صرفاً متراژ ساختمان یا ظرفیت اسمی تجهیزات.
👨🔬 نظر کارشناس: در پروژه‌های سردخانه‌ای، اشتباه در طراحی معمولاً هنگام بهره‌برداری خودش را نشان می‌دهد؛ یعنی زمانی که اصلاح آن می‌تواند هزینه و زمان بیشتری داشته باشد. به همین دلیل نیازسنجی باید پیش از انتخاب تجهیزات انجام شود.
📌 فهرست مطالب طراحی سردخانه صنعتی
🌿 نیازسنجی؛ اولین مرحله در طراحی سردخانه صنعتی
پیش از ترسیم نقشه یا انتخاب کمپرسور باید مشخص شود سردخانه دقیقاً چه کاری انجام می‌دهد. نگهداری میوه و سبزی با انجماد گوشت یا نگهداری محصولات لبنی نیازهای یکسانی ندارد. حتی دو پروژه با محصول مشابه نیز ممکن است به دلیل تفاوت در حجم ورود کالا و شرایط محل، طراحی متفاوتی داشته باشند.
در جلسه اولیه طراحی، اطلاعاتی مانند نوع محصول، مقدار ذخیره‌سازی، دمای محصول هنگام ورود، دمای محیط، میزان ورود روزانه، مدت نگهداری و نحوه بارگیری باید مشخص شود. این اطلاعات مبنای محاسبات بعدی قرار می‌گیرند.
| اطلاعات موردنیاز |
چرا اهمیت دارد؟ |
اثر بر طراحی |
| نوع محصول |
هر محصول شرایط دمایی و نگهداری خاص خود را دارد |
انتخاب دما و سیستم برودتی |
| مقدار ذخیره‌سازی |
حجم واقعی کالا را مشخص می‌کند |
ابعاد و ظرفیت مفید |
| دمای ورود محصول |
روی بار حرارتی اثر مستقیم دارد |
محاسبه بار برودتی |
| ورود و خروج روزانه |
میزان بار متغیر را مشخص می‌کند |
ظرفیت سیستم و مسیر تردد |
| شرایط اقلیمی |
دمای محیط روی عملکرد تجهیزات اثر دارد |
انتخاب تجهیزات و محل نصب |
💡 نکته: ظرفیت سردخانه با ظرفیت برودتی یکی نیست. ظرفیت سردخانه به مقدار کالا و فضای قابل استفاده مربوط می‌شود، در حالی که ظرفیت برودتی توان سیستم برای تأمین سرمای موردنیاز است.
📊 تعیین ظرفیت و ابعاد سردخانه صنعتی
یکی از رایج‌ترین اشتباهات در طراحی، تعیین ابعاد فقط بر اساس فضای موجود است. ممکن است یک ساختمان بزرگ در اختیار پروژه باشد، اما به دلیل نوع چیدمان، ارتفاع مفید، مسیر تردد یا الزامات محصول، تمام فضای آن قابل استفاده نباشد.
برای تعیین ظرفیت باید مقدار کالایی که قرار است هم‌زمان داخل سردخانه قرار بگیرد مشخص شود. سپس نوع بسته‌بندی، ابعاد بسته‌ها، پالت، قفسه‌بندی و فضای موردنیاز برای گردش هوا بررسی می‌شود.
در سردخانه‌های صنعتی، ظرفیت اسمی و ظرفیت مفید باید از یکدیگر تفکیک شوند. بخشی از فضای داخلی برای مسیر حرکت، فاصله از دیوارها، گردش هوا و تجهیزات اشغال می‌شود. بنابراین نمی‌توان کل حجم اتاق را به‌عنوان فضای ذخیره‌سازی کالا در نظر گرفت.
| پارامتر |
توضیح |
اهمیت |
| حجم کل |
حجم هندسی فضای سردخانه |
تعیین ابعاد اولیه |
| حجم مفید |
فضایی که واقعاً برای محصول قابل استفاده است |
ظرفیت واقعی ذخیره‌سازی |
| فضای گردش هوا |
فاصله‌های ضروری اطراف کالا و تجهیزات |
توزیع مناسب سرما |
| فضای تردد |
مسیر حرکت کارکنان و تجهیزات حمل |
ایمنی و سرعت عملیات |
📦 ظرفیت‌سنجی بر اساس نوع بهره‌برداری
نحوه استفاده از سردخانه روی ابعاد و تجهیزات اثر می‌گذارد. یک انبار با ورود محصول محدود با مرکز توزیعی که روزانه چندین مرتبه بارگیری می‌شود، شرایط یکسانی ندارد.
اگر کالا برای مدت طولانی داخل سردخانه باقی بماند، تمرکز طراحی بیشتر روی ظرفیت ذخیره‌سازی و پایداری شرایط دمایی خواهد بود. در مقابل، در مراکز توزیع باید مسیر ورود، خروج، باز و بسته شدن درب و بار حرارتی ناشی از تردد نیز با دقت بیشتری بررسی شود.
❄️ انتخاب دمای کاری در طراحی سردخانه صنعتی
دمای کاری یکی از مهم‌ترین تصمیم‌های طراحی است. سردخانه بالای صفر، زیر صفر و فضاهای انجماد، نیازهای متفاوتی دارند. نوع محصول باید پیش از تعیین دمای طراحی مشخص شود.
| نوع کاربری |
هدف اصلی |
ملاحظات طراحی |
| بالای صفر |
نگهداری محصولات حساس به گرما بدون انجماد |
کنترل دما و رطوبت متناسب با محصول |
| زیر صفر |
نگهداری محصولات منجمد |
انتخاب تجهیزات متناسب با دمای پایین |
| تونل یا فضای انجماد |
کاهش سریع دمای محصول |
بار محصول و سرعت فرآیند اهمیت ویژه دارد |
| چندمنظوره |
پشتیبانی از چند نوع محصول |
زoning، کنترل و طراحی منعطف |
در پروژه‌هایی که چند محصول مختلف نگهداری می‌شوند، طراحی باید محدودیت‌های هر محصول را در نظر بگیرد. اگر نیازهای دمایی محصولات تفاوت زیادی داشته باشند، استفاده از فضاهای مستقل می‌تواند راهکار مناسب‌تری نسبت به یک اتاق مشترک باشد.
⚠️ هشدار: تعیین دمای سردخانه فقط با توجه به عنوان محصول کافی نیست. شرایط واقعی نگهداری، دمای محصول هنگام ورود، مدت نگهداری و فرآیند کاری باید پیش از نهایی کردن طراحی بررسی شود.
🏭 جانمایی و چیدمان داخلی سردخانه صنعتی
چیدمان داخلی باید میان ظرفیت ذخیره‌سازی، گردش هوا و سهولت دسترسی تعادل ایجاد کند. اگر کالا بیش از حد به اواپراتور، سقف یا دیوارها نزدیک شود، مسیر گردش هوا محدود خواهد شد.
مسیر ورود و خروج نیز باید کوتاه و منطقی باشد. در سردخانه‌هایی که بارگیری روزانه انجام می‌شود، طراحی محل بارگیری می‌تواند روی زمان باز ماندن درب و در نتیجه بار برودتی اثر بگذارد.
| ناحیه |
کاربرد |
اولویت طراحی |
| اتاق سرد |
نگهداری محصول |
دما، ظرفیت و گردش هوا |
| محل بارگیری |
ورود و خروج کالا |
کاهش اتلاف سرما |
| موتورخانه |
استقرار تجهیزات اصلی |
دسترسی و تهویه مناسب |
| مسیر تردد |
حرکت کارکنان و تجهیزات |
ایمنی و کارایی |
🚚 اهمیت مسیر ورود و خروج محصول
در طراحی سردخانه صنعتی باید مسیر حرکت محصول از زمان ورود تا قرار گرفتن در محل نگهداری مشخص باشد. این مسیر نباید باعث تداخل جدی میان بارگیری، تردد کارکنان و دسترسی به تجهیزات شود.
برای پروژه‌های دارای حجم بالای جابه‌جایی، محل سکوی بارگیری و ارتباط آن با سردخانه اهمیت بیشتری پیدا می‌کند. ایجاد فضای مناسب برای عملیات انتقال می‌تواند زمان باز ماندن درب را کاهش دهد و مدیریت موجودی را ساده‌تر کند.
⚙️ بار برودتی؛ مبنای انتخاب تجهیزات سرمایشی
پس از مشخص شدن ظرفیت و شرایط کاری، باید بار برودتی محاسبه شود. این بار فقط به حجم اتاق مربوط نیست. گرمای منتقل‌شده از دیوارها، سقف و کف، گرمای محصول ورودی، باز شدن درب، حضور افراد، روشنایی و تجهیزات داخلی می‌تواند در محاسبات نقش داشته باشد.
در طراحی حرفه‌ای، تمام این منابع بررسی می‌شوند و سپس ظرفیت موردنیاز سیستم تعیین می‌شود. انتخاب کمپرسور یا اواپراتور پیش از انجام این مرحله می‌تواند باعث انتخاب تجهیزات نامتناسب شود.
| منبع بار حرارتی |
نمونه |
اثر بر طراحی |
| انتقال حرارت |
دیوار، سقف، کف و درب |
ظرفیت موردنیاز سیستم |
| بار محصول |
محصول با دمای بالاتر وارد می‌شود |
افزایش بار برودتی |
| نفوذ هوا |
باز شدن درب |
افزایش بار و رطوبت ورودی |
| بار داخلی |
روشنایی، فن و افراد |
افزایش نیاز سرمایشی |
⭐ توصیه حرفه‌ای: در طراحی سردخانه صنعتی، ابتدا نیاز پروژه و بار برودتی را مشخص کنید و بعد سراغ انتخاب تجهیزات بروید. ترتیب معکوس، یکی از دلایل رایج انتخاب نادرست ظرفیت تجهیزات است.

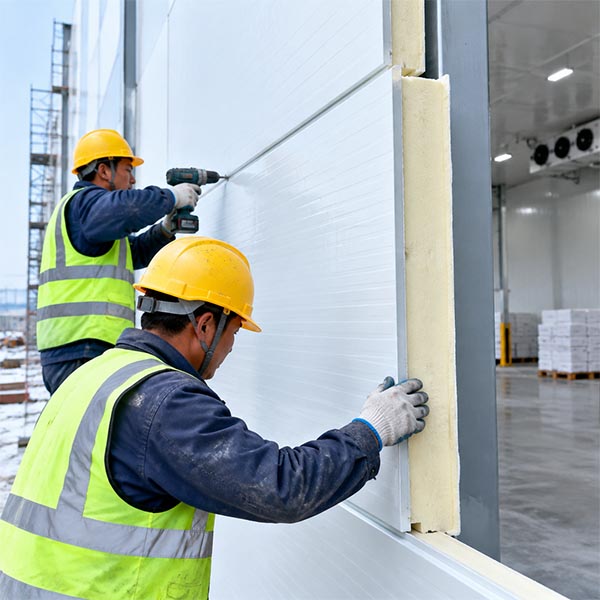

🧱 عایق‌کاری و ساندویچ پانل در طراحی سردخانه
عایق‌کاری مناسب نقش مهمی در حفظ دمای داخلی دارد. ساندویچ پانل دیوار و سقف، عایق کف، درزگیری اتصالات و آب‌بندی درب باید به‌صورت یک مجموعه دیده شوند.
انتخاب عایق فقط بر اساس ضخامت انجام نمی‌شود. دمای کاری، شرایط محیطی، نوع کاربری، وضعیت رطوبت و نحوه اجرای اتصالات نیز باید بررسی شوند. اجرای ضعیف درزها می‌تواند بخشی از مزیت عایق مناسب را از بین ببرد.
در سردخانه‌های زیر صفر، طراحی کف اهمیت ویژه‌ای دارد. نوع عایق و جزئیات اجرایی کف باید متناسب با شرایط پروژه انتخاب شود تا از انتقال حرارت و مشکلات ناشی از رطوبت جلوگیری شود.
📌 نکته: عایق خوب زمانی عملکرد مطلوب دارد که نصب آن نیز اصولی باشد. در طراحی، محل عبور کابل، لوله، درب و سایر اتصالات را از ابتدا مشخص کنید تا بعداً مجبور به ایجاد بازشوهای غیرضروری در پوسته سردخانه نشوید.
📋 چک‌لیست اولیه طراحی سردخانه صنعتی
| ردیف |
مورد بررسی |
وضعیت |
| ۱ |
نوع محصول مشخص شده است |
□ |
| ۲ |
ظرفیت ذخیره‌سازی تعیین شده است |
□ |
| ۳ |
دمای کاری مشخص شده است |
□ |
| ۴ |
دمای محصول هنگام ورود مشخص شده است |
□ |
| ۵ |
میزان ورود و خروج کالا بررسی شده است |
□ |
| ۶ |
بار برودتی محاسبه شده است |
□ |
| ۷ |
نوع عایق و ساندویچ پانل مشخص شده است |
□ |
| ۸ |
محل تجهیزات و موتورخانه بررسی شده است |
□ |
| ۹ |
مسیر بارگیری و تردد مشخص شده است |
□ |
📦 پیشنهاد خرید: اگر برای احداث یک سردخانه جدید تصمیم گرفته‌اید، پیش از دریافت قیمت تجهیزات، اطلاعات محصول و فرآیند کاری را آماده کنید. استعلامی که بدون مشخصات فنی پروژه ارائه شود، لزوماً مبنای مناسبی برای مقایسه پیشنهادها نیست.
🏆 طراحی یکپارچه؛ تفاوت نقشه خوب با طراحی واقعی
طراحی سردخانه صنعتی زمانی ارزش عملی پیدا می‌کند که نقشه معماری، عایق‌کاری، سیستم برودتی، برق و کنترل با یکدیگر هماهنگ باشند. محل نصب اواپراتور باید با چیدمان کالا سازگار باشد. موتورخانه باید دسترسی مناسب برای سرویس داشته باشد. مسیر لوله‌ها و کابل‌ها نیز باید پیش از اجرا بررسی شود.
الکتروبهمن انجماد به‌عنوان مشاور، طراح و مجری ساخت، احداث و تجهیز انواع سردخانه اتمسفری، سردخانه ثابت و متحرک و تأسیسات برودتی، خدمات مشاوره، طراحی، نظارت فنی، اجرا، نصب و راه‌اندازی را متناسب با نیاز پروژه ارائه می‌کند.
📞 برای بررسی شرایط پروژه و دریافت مشاوره تخصصی درباره طراحی سردخانه صنعتی می‌توانید با الکتروبهمن انجماد با شماره 09156152857 تماس بگیرید.
⚙️ محاسبات فنی در طراحی سردخانه صنعتی؛ از ظرفیت تا انتخاب تجهیزات
بعد از مشخص شدن نوع محصول و کاربری، طراحی وارد مرحله‌ای می‌شود که تصمیم‌های فنی پروژه در آن شکل می‌گیرند. در این مرحله باید مشخص شود فضای سردخانه چه ظرفیتی دارد، چه مقدار محصول وارد آن می‌شود و سیستم برودتی با چه شرایطی باید کار کند.
طراحی دقیق، میان ظرفیت ذخیره‌سازی و ظرفیت سرمایشی تفاوت قائل می‌شود. این تفکیک اهمیت زیادی دارد؛ زیرا افزایش حجم اتاق لزوماً به معنای افزایش متناسب بار برودتی نیست و از طرف دیگر، ورود حجم زیادی محصول گرم می‌تواند بار سرمایشی را به شکل محسوسی افزایش دهد.
💡 نکته: برای انتخاب تجهیزات، فقط متراژ سردخانه را در اختیار طراح قرار ندهید. نوع محصول، مقدار ورود روزانه، دمای اولیه محصول و شرایط محیطی نیز باید مشخص باشند.
📊 تفاوت ظرفیت ذخیره‌سازی و ظرفیت برودتی
ظرفیت ذخیره‌سازی به مقدار محصولی مربوط است که سردخانه می‌تواند در شرایط مناسب نگهداری کند. این ظرفیت به ابعاد اتاق، ارتفاع مفید، روش چیدمان، نوع بسته‌بندی، پالت و قفسه‌ها وابسته است.
ظرفیت برودتی به توان سیستم برای خارج کردن گرما از فضای سردخانه و محصول مربوط می‌شود. این مقدار از مجموع بارهای حرارتی مختلف به دست می‌آید و مبنای انتخاب تجهیزات اصلی قرار می‌گیرد.
| موضوع |
معنا |
عوامل مؤثر |
| ظرفیت ذخیره‌سازی |
مقدار قابل نگهداری محصول |
حجم، چیدمان، پالت و قفسه |
| ظرفیت برودتی |
توان موردنیاز برای دفع گرما |
محصول، محیط، درب، عایق و تجهیزات |
| ظرفیت عملیاتی |
توان پاسخ‌گویی به فرآیند واقعی |
ورود و خروج، ساعات کاری و فرآیند |
❄️ محاسبه بار برودتی در طراحی سردخانه
بار برودتی مجموعه گرماهایی است که سیستم سرمایشی باید از محیط یا محصول خارج کند. در یک طراحی اصولی، این بار از چند بخش تشکیل می‌شود و هر بخش جداگانه بررسی می‌شود.
انتقال حرارت از پوسته سردخانه، بار ناشی از محصول، ورود هوای گرم هنگام باز شدن درب و گرمای تولیدشده توسط تجهیزات داخلی از عوامل مهم هستند. تعداد کارکنان و روشنایی نیز در برخی پروژه‌ها باید در محاسبات لحاظ شوند.
| جزء بار برودتی |
عامل ایجادکننده |
اهمیت در طراحی |
| بار انتقالی |
انتقال گرما از محیط اطراف |
وابسته به عایق و اختلاف دما |
| بار محصول |
ورود محصول با دمای بالاتر |
در پروژه‌های پرتردد بسیار مهم است |
| نفوذ هوا |
باز شدن درب و ورود هوای محیط |
وابسته به تردد و شرایط محل |
| بار داخلی |
فن، روشنایی، افراد و تجهیزات |
در طراحی دقیق لحاظ می‌شود |
📦 بار حرارتی محصول؛ بخشی که نباید نادیده گرفته شود
محصولی که وارد سردخانه می‌شود معمولاً در همان دمای موردنظر فضای نگهداری نیست. اگر محصول با دمای بالاتر وارد شود، سیستم باید انرژی بیشتری برای رساندن آن به شرایط هدف مصرف کند.
برای همین، وزن محصول ورودی به‌تنهایی کافی نیست. دمای اولیه، دمای نهایی موردنظر، مدت زمان رسیدن به شرایط مناسب و نحوه ورود محصول باید در طراحی بررسی شوند.
برای مثال، یک انبار مواد غذایی که بیشتر زمان روز با محصولی نزدیک به دمای نگهداری کار می‌کند، شرایط متفاوتی با مجموعه‌ای دارد که روزانه مقدار زیادی محصول تازه و گرم وارد سردخانه می‌کند.
⚠️ هشدار: اگر مقدار واقعی ورود محصول بیشتر از فرض اولیه طراحی باشد، سیستم ممکن است در زمان اوج بار نتواند شرایط موردنظر را با همان سرعت حفظ کند. اطلاعات بهره‌برداری باید واقع‌بینانه ارائه شود.
🌡️ نقش شرایط اقلیمی در محاسبات
دمای محیط اطراف ساختمان روی انتقال حرارت و عملکرد تجهیزات اثر دارد. در مناطق گرم، کندانسور و سایر تجهیزات دفع حرارت ممکن است با شرایط سخت‌تری روبه‌رو شوند. در مناطق مرطوب نیز مدیریت رطوبت و نفوذ هوای بیرون اهمیت بیشتری پیدا می‌کند.
به همین دلیل، محل اجرای پروژه باید هنگام طراحی مشخص باشد. نمی‌توان یک محاسبه واحد را بدون بررسی شرایط واقعی محل برای تمام پروژه‌ها استفاده کرد.
| شرایط محل |
موضوع مهم |
اثر احتمالی |
| اقلیم گرم |
دفع حرارت تجهیزات |
نیاز به بررسی دقیق شرایط کندانسور |
| اقلیم مرطوب |
ورود رطوبت و هوای بیرون |
افزایش بار و احتمال مشکلات رطوبتی |
| محیط با نوسان دما |
تغییر بار انتقالی |
نیاز به طراحی متناسب با شرایط کاری |
⚙️ انتخاب کمپرسور در طراحی سردخانه صنعتی
کمپرسور یکی از اصلی‌ترین اجزای مدار تبرید است، اما انتخاب آن نباید به‌صورت جداگانه انجام شود. ظرفیت برودتی، دمای تبخیر، شرایط کندانسینگ، نوع مبرد، نحوه کارکرد و الگوی بار پروژه باید در انتخاب کمپرسور بررسی شوند.
در پروژه‌های کوچک ممکن است یک آرایش ساده پاسخ‌گو باشد، در حالی که پروژه‌های بزرگ‌تر یا حساس به سیستم‌های چندکمپرسوره و کنترل ظرفیت نیاز پیدا می‌کنند. انتخاب نهایی باید بر اساس محاسبات پروژه انجام شود.
👨🔬 نظر کارشناس: کمپرسور قوی‌تر همیشه به معنای طراحی بهتر نیست. اگر ظرفیت تجهیزات بدون توجه به بار واقعی انتخاب شود، کنترل سیستم و بهره‌برداری اقتصادی می‌تواند با مشکل روبه‌رو شود.
🌀 انتخاب اواپراتور و اهمیت توزیع هوا
اواپراتور باید با دمای کاری، ابعاد اتاق، بار برودتی و نوع محصول هماهنگ باشد. محل نصب آن نیز اهمیت زیادی دارد؛ زیرا هوای سرد باید در فضای موردنظر به شکل مناسبی گردش کند.
چیدمان نامناسب کالا می‌تواند مسیر جریان هوا را محدود کند. به همین دلیل فاصله کالا از اواپراتور، سقف و دیوارها باید هنگام طراحی داخلی در نظر گرفته شود.
در برخی کاربردها کنترل رطوبت نیز اهمیت پیدا می‌کند. بنابراین انتخاب اواپراتور صرفاً بر اساس ظرفیت اسمی، تمام نیازهای پروژه را پوشش نمی‌دهد.
🔧 لوله‌کشی مبرد و مسیرهای فنی
مسیر لوله‌کشی باید از مرحله طراحی بررسی شود. طول مسیر، اختلاف ارتفاع، محل موتورخانه، موقعیت اواپراتورها و دسترسی برای تعمیرات روی اجرای سیستم اثر دارند.
مسیرهای فنی نامناسب می‌توانند اجرای پروژه را دشوار کنند و دسترسی به تجهیزات را کاهش دهند. در طراحی یکپارچه، مسیر لوله‌ها، کابل‌ها و تخلیه آب حاصل از عملکرد تجهیزات پیش از شروع نصب مشخص می‌شود.
| مسیر فنی |
نکته طراحی |
هدف |
| لوله مبرد |
بررسی طول و مسیر اجرا |
عملکرد مناسب مدار تبرید |
| کابل برق |
هماهنگی با تجهیزات و تابلو |
ایمنی و دسترسی |
| تخلیه آب |
شیب و مسیر مناسب |
جلوگیری از تجمع آب |
| کنترل و سنسور |
محل مناسب نصب و دسترسی |
پایش دقیق سیستم |
💰 جدول عوامل مؤثر بر هزینه طراحی و اجرای سردخانه
هزینه پروژه را نمی‌توان فقط بر اساس متراژ اعلام کرد. قیمت نهایی به مشخصات فنی و تجهیزات موردنیاز وابسته است و باید پس از مشخص شدن طراحی برآورد شود.
| عامل هزینه |
چرا مؤثر است؟ |
نیاز به بررسی |
| ابعاد و حجم |
مقدار مصالح و تجهیزات را تحت تأثیر قرار می‌دهد |
بله |
| دمای کاری |
نوع سیستم و تجهیزات را تغییر می‌دهد |
بله |
| نوع محصول |
بار حرارتی و شرایط نگهداری متفاوت است |
بله |
| تجهیزات برودتی |
بخش مهمی از سرمایه‌گذاری پروژه است |
بله |
| عایق و پانل |
به ابعاد و شرایط دمایی وابسته است |
بله |
| برق و کنترل |
به تعداد و نوع تجهیزات وابسته است |
بله |
🛒 انتخاب محصول و راهکار طراحی بر اساس کاربری
یکی از مهم‌ترین مراحل مشاوره، تطبیق نوع سردخانه با کاربرد واقعی است. پیش از سفارش، باید مشخص شود هدف اصلی پروژه نگهداری، پیش‌سرد، انجماد یا ترکیبی از این فرآیندهاست.
| کاربری |
اولویت طراحی |
نکته مهم |
| میوه و سبزی |
حفظ کیفیت محصول |
دما، رطوبت و گردش هوا |
| محصولات پروتئینی |
نگهداری یا انجماد |
دمای کاری و بار محصول |
| لبنیات |
پایداری شرایط نگهداری |
کنترل دما و تردد |
| انجماد |
کاهش دمای محصول |
بار برودتی و سرعت فرآیند |
⭐ توصیه حرفه‌ای: قبل از دریافت پیش‌فاکتور، یک برگه مشخصات پروژه تهیه کنید و در آن نوع محصول، ظرفیت، دمای کاری، مقدار ورود روزانه، محل اجرا و نحوه بارگیری را بنویسید. این کار مقایسه پیشنهادهای فنی را بسیار ساده‌تر می‌کند.
📋 چک‌لیست محاسبات پیش از نهایی کردن طراحی
- تعیین نوع و شرایط نگهداری محصول
- مشخص کردن ظرفیت ذخیره‌سازی موردنیاز
- تعیین مقدار ورود و خروج روزانه کالا
- ثبت دمای محصول هنگام ورود
- تعیین دمای هدف فضای سردخانه
- بررسی شرایط اقلیمی محل پروژه
- محاسبه بار انتقالی و بار محصول
- بررسی نفوذ هوا از طریق درب‌ها
- تعیین محل موتورخانه و تجهیزات
- طراحی مسیر لوله، کابل و تخلیه آب
- هماهنگی عایق، درب و چیدمان داخلی
پس از تکمیل این اطلاعات، می‌توان طراحی را وارد مرحله انتخاب دقیق‌تر تجهیزات و تهیه نقشه‌های اجرایی کرد. این مرحله باید به‌صورت یکپارچه با معماری، سازه، برق و سیستم برودتی پیش برود تا در زمان اجرا با تغییرات پرهزینه مواجه نشوید.
📞 برای دریافت مشاوره تخصصی و بررسی مشخصات پروژه طراحی سردخانه صنعتی با کارشناسان الکتروبهمن انجماد با شماره 09156152857 تماس بگیرید.

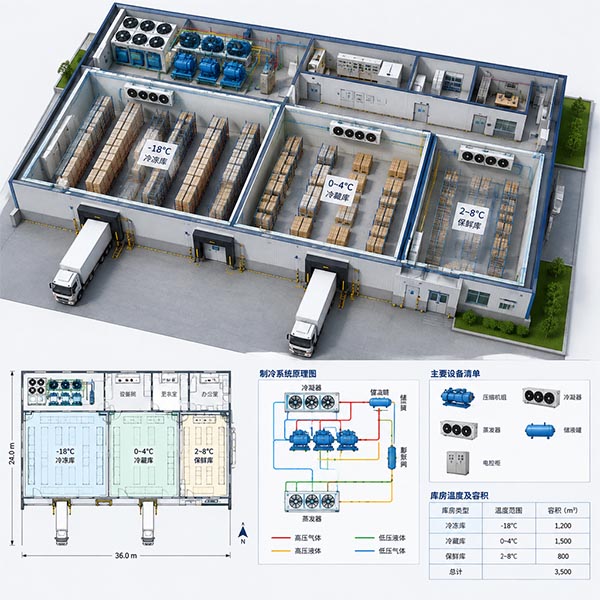

📐 نقشه و پلان سردخانه صنعتی؛ اصول طراحی معماری و فنی
نقشه سردخانه صنعتی فقط یک ترسیم از دیوارها و اتاق‌ها نیست. این نقشه باید ارتباط میان فضای نگهداری، ورودی و خروجی محصول، تجهیزات برودتی، مسیرهای تردد و بخش‌های خدماتی را مشخص کند. هر تصمیم در پلان می‌تواند روی بهره‌برداری، مصرف انرژی، دسترسی کارکنان و هزینه اجرای پروژه اثر بگذارد.
در طراحی سردخانه صنعتی، پلان باید بر اساس کاربری واقعی مجموعه شکل بگیرد. سردخانه‌ای که برای نگهداری محصولات کشاورزی ساخته می‌شود، الزاماً به همان چیدمانی نیاز ندارد که یک مرکز توزیع مواد غذایی منجمد یا مجموعه فرآوری مواد پروتئینی نیاز دارد. بنابراین ابتدا فرآیند کاری مشخص می‌شود و سپس فضاها در کنار یکدیگر قرار می‌گیرند.
💡 نکته: پلان مناسب باید حرکت محصول را ساده کند. اگر مسیر ورود، ذخیره، جابه‌جایی و خروج کالا با یکدیگر تداخل داشته باشند، حتی تجهیزات مناسب هم نمی‌توانند بهره‌برداری را کاملاً بهینه کنند.
🏭 اجزای اصلی پلان سردخانه صنعتی
پلان سردخانه می‌تواند از چند فضای اصلی تشکیل شود. تعداد و اندازه این فضاها به نوع پروژه بستگی دارد و برای همه سردخانه‌ها یک الگوی ثابت وجود ندارد. طراح باید فضاهای موردنیاز را بر اساس فرآیند واقعی مجموعه تعریف کند.
| فضای پروژه |
کاربرد |
نکته طراحی |
| اتاق سرد |
نگهداری محصول |
ابعاد و دما بر اساس کاربری تعیین شود |
| پیش‌ورودی یا فضای واسط |
کاهش تبادل مستقیم با محیط |
در پروژه‌های پرتردد اهمیت بیشتری دارد |
| فضای بارگیری |
ورود و خروج کالا |
باید با مسیر خودرو و تجهیزات حمل هماهنگ باشد |
| موتورخانه |
استقرار تجهیزات برودتی |
دسترسی و شرایط تهویه بررسی شود |
| فضای خدماتی |
پشتیبانی از بهره‌برداری |
محل آن نباید مسیر اصلی محصول را مختل کند |
🚚 طراحی مسیر حرکت محصول از ورودی تا خروج
یکی از اصول مهم در طراحی پلان، مشخص کردن مسیر حرکت محصول است. محصول باید بتواند از نقطه ورود به فضای دریافت منتقل شود و پس از آماده‌سازی یا کنترل، وارد بخش نگهداری شود. هنگام خروج نیز مسیر باید کوتاه، قابل کنترل و متناسب با تجهیزات حمل باشد.
در مجموعه‌های بزرگ، بهتر است مسیرهای حرکتی با توجه به حجم تردد طراحی شوند. استفاده از لیفتراک، جک پالت یا تجهیزات مشابه، عرض مسیر و فضای مانور بیشتری ایجاد می‌کند. این موضوع باید پیش از نهایی شدن ابعاد اتاق‌ها در نقشه دیده شود.
اگر مسیر عبور تجهیزات حمل از کنار درب‌های اصلی یا نقاط پرتردد کارکنان عبور می‌کند، طراح باید این تداخل را در همان مرحله پلان اصلاح کند. اصلاح مسیر پس از اجرای سازه معمولاً دشوارتر و پرهزینه‌تر خواهد بود.
📦 زون‌بندی داخلی سردخانه
زون‌بندی یعنی تقسیم مجموعه به محدوده‌هایی با عملکرد مشخص. این روش به مدیریت بهتر دما، تردد و عملیات روزانه کمک می‌کند. در پروژه‌هایی که چند محصول یا چند شرایط نگهداری دارند، زون‌بندی اهمیت بیشتری پیدا می‌کند.
| زون |
هدف |
اولویت طراحی |
| دریافت کالا |
تحویل و کنترل اولیه |
دسترسی سریع به بارگیری |
| نگهداری |
حفظ شرایط محصول |
پایداری شرایط داخلی |
| جابجایی |
حرکت کالا بین بخش‌ها |
عرض مسیر و فضای مانور |
| ارسال |
خروج محصول |
ارتباط با سکوی بارگیری |
🚪 طراحی درب سردخانه و محل قرارگیری آن
درب یکی از نقاط حساس در پلان سردخانه است. محل نصب درب روی میزان تردد، نفوذ هوای بیرون و سهولت جابه‌جایی کالا اثر می‌گذارد. درب نباید صرفاً بر اساس محل خالی دیوار انتخاب شود.
اگر درب در موقعیتی قرار گیرد که مسیر جریان کاری را قطع کند، عملیات روزانه دشوار می‌شود. در مقابل، جانمایی درست آن می‌تواند رفت‌وآمد را سریع‌تر کند و باز ماندن درب را کاهش دهد.
در طراحی درب باید نوع حمل محصول نیز در نظر گرفته شود. ابعاد بازشو باید با نوع وسیله جابه‌جایی و اندازه بسته‌بندی هماهنگ باشد. فضای جلوی درب نیز باید امکان توقف و گردش مناسب را فراهم کند.
⚠️ هشدار: قرار دادن درب در گوشه‌ای نامناسب از پلان می‌تواند فضای مفید را کاهش دهد و مسیر تردد را پیچیده کند. محل درب باید هم‌زمان با چیدمان داخلی و مسیر بارگیری بررسی شود.
🧱 طراحی ضخامت دیوار و فضای مفید اتاق
ابعاد خارجی سردخانه با ابعاد مفید داخلی آن یکسان نیست. ضخامت عایق، ساندویچ پانل، کف‌سازی و اجزای سازه‌ای بخشی از فضای پروژه را اشغال می‌کنند. به همین دلیل، هنگام طراحی باید تفاوت ابعاد کلی و ابعاد مفید مشخص باشد.
این موضوع در پروژه‌هایی که ظرفیت ذخیره‌سازی مشخصی دارند اهمیت زیادی پیدا می‌کند. اگر فقط ابعاد خارجی ساختمان ملاک قرار گیرد، ممکن است فضای واقعی موردنیاز برای چیدمان کالا به دست نیاید.
| مورد |
اثر روی پلان |
دلیل اهمیت |
| ضخامت عایق |
کاهش ابعاد مفید |
حفظ شرایط حرارتی |
| کف‌سازی |
تغییر تراز و ارتفاع مفید |
عایق‌کاری و تحمل بار |
| سازه |
محدودیت در برخی نقاط |
پایداری و اجرای صحیح |
| درب و تجهیزات |
نیاز به فضای اختصاصی |
تردد و دسترسی |
📐 ارتفاع مفید و چیدمان عمودی
ارتفاع سردخانه فقط برای افزایش حجم ذخیره‌سازی استفاده نمی‌شود. نوع محصول، روش چیدمان و تجهیزات حمل باید مشخص کنند که چه مقدار از ارتفاع ساختمان قابل استفاده است.
اگر کالا روی پالت قرار می‌گیرد، ارتفاع پالت و فضای لازم برای جابه‌جایی باید در نقشه لحاظ شود. در صورت استفاده از قفسه، ارتفاع طبقات و دسترسی تجهیزات حمل نیز اهمیت پیدا می‌کند.
طراحی عمودی نامناسب می‌تواند بخشی از فضای سردخانه را بلااستفاده بگذارد. بنابراین ارتفاع مفید باید همراه با روش ذخیره‌سازی انتخاب شود، نه به‌صورت مستقل.
⚙️ جانمایی موتورخانه و تجهیزات برودتی در پلان
محل موتورخانه باید از ابتدا در نقشه دیده شود. فاصله آن با اتاق‌های سرد، مسیر لوله‌کشی، دسترسی تعمیراتی و شرایط دفع حرارت از عوامل مؤثر در انتخاب موقعیت موتورخانه هستند.
قرار دادن تجهیزات در فضایی بدون دسترسی مناسب می‌تواند عملیات سرویس و تعمیر را دشوار کند. همچنین تجهیزات دفع حرارت به شرایط محیطی مناسب نیاز دارند و نباید بدون بررسی در فضای نامناسب محصور شوند.
در طراحی‌های حرفه‌ای، محل کمپرسورها، کندانسورها، تابلو برق و سایر اجزای سیستم به‌صورت هماهنگ بررسی می‌شود. این رویکرد از ایجاد مسیرهای فنی اضافی جلوگیری می‌کند.
🔌 هماهنگی پلان معماری با برق و تأسیسات
نقشه معماری نباید جدا از نقشه‌های تأسیساتی تهیه شود. محل تابلو برق، مسیر کابل‌ها، تجهیزات کنترلی، اواپراتورها و سیستم تخلیه باید با فضای معماری هماهنگ باشند.
هماهنگی زودهنگام باعث می‌شود برای عبور تأسیسات نیاز به تغییرات ناگهانی در سقف، دیوار یا مسیرهای تردد ایجاد نشود. این موضوع به‌خصوص در سردخانه‌های بزرگ اهمیت بیشتری دارد.
👨🔬 نظر کارشناس: بهترین پلان، نقشه‌ای نیست که فقط فضای بیشتری برای ذخیره کالا ایجاد کند. پلان خوب باید میان ظرفیت، دسترسی، تجهیزات، ایمنی، مسیر تردد و قابلیت توسعه تعادل ایجاد کند.
📈 پیش‌بینی توسعه در طراحی سردخانه صنعتی
اگر احتمال افزایش ظرفیت در آینده وجود دارد، بهتر است این موضوع پیش از اجرای پروژه بررسی شود. محل موتورخانه، مسیرهای تأسیساتی و جانمایی اتاق‌ها می‌توانند به شکلی انتخاب شوند که توسعه احتمالی آسان‌تر شود.
البته توسعه‌پذیری نباید بدون دلیل باعث افزایش هزینه اولیه شود. طراح باید احتمال توسعه را با نیاز واقعی کسب‌وکار مقایسه کند و فقط راهکارهایی را پیشنهاد دهد که از نظر فنی و اقتصادی توجیه داشته باشند.
📋 چک‌لیست کنترل نقشه پیش از اجرا
| کنترل |
سؤال کلیدی |
| ابعاد اتاق |
آیا فضای مفید با ظرفیت هدف هماهنگ است؟ |
| درب‌ها |
آیا ورود و خروج کالا بدون تداخل انجام می‌شود؟ |
| مسیر تردد |
آیا تجهیزات حمل فضای کافی برای حرکت دارند؟ |
| موتورخانه |
آیا دسترسی و شرایط کاری تجهیزات مناسب است؟ |
| تأسیسات |
آیا مسیرهای برق، لوله و تخلیه مشخص شده‌اند؟ |
| توسعه آینده |
آیا نیاز احتمالی آینده بررسی شده است؟ |
پس از تأیید پلان، اطلاعات آن می‌تواند مبنای تهیه نقشه‌های اجرایی و هماهنگی میان بخش‌های مختلف پروژه قرار گیرد. در این مرحله، هر اندازه‌گیری و جانمایی باید با مشخصات واقعی تجهیزات و فرآیند بهره‌برداری تطبیق داده شود.
📞 برای بررسی پلان، جانمایی تجهیزات و دریافت مشاوره تخصصی درباره طراحی سردخانه صنعتی با الکتروبهمن انجماد از طریق شماره 09156152857 تماس بگیرید.
🔌 طراحی سیستم برق و تابلو کنترل در سردخانه صنعتی
سیستم برق و کنترل، بخش مهمی از طراحی سردخانه صنعتی است و باید هم‌زمان با تجهیزات برودتی و نقشه معماری بررسی شود. انتخاب تابلو، مسیر کابل‌ها، تجهیزات حفاظتی و شیوه کنترل دما مستقیماً بر ایمنی و پایداری عملکرد سردخانه اثر می‌گذارد.
در یک طراحی اصولی، برق سردخانه فقط برای روشن کردن کمپرسور و فن‌ها در نظر گرفته نمی‌شود. مصرف‌کننده‌های مختلف، شرایط راه‌اندازی تجهیزات، کنترل دما، سیستم هشدار و حفاظت الکتریکی باید در یک مجموعه هماهنگ قرار گیرند. این هماهنگی از بسیاری از مشکلات زمان بهره‌برداری جلوگیری می‌کند.
⚡ شناسایی مصرف‌کننده‌های برق پیش از طراحی تابلو
اولین مرحله، تهیه فهرست تمام مصرف‌کننده‌های الکتریکی پروژه است. کمپرسورها، کندانسورها، اواپراتورها، فن‌ها، هیترهای مورد نیاز، روشنایی، تجهیزات کنترلی و سایر مصرف‌کننده‌ها باید در این فهرست قرار بگیرند.
توان و نحوه کار هر تجهیز اهمیت دارد. برخی تجهیزات به‌صورت متناوب فعالیت می‌کنند و برخی دیگر ممکن است در دوره‌های طولانی روشن باشند. بنابراین طراحی مدار برق باید بر اساس الگوی واقعی بهره‌برداری انجام شود.
| مصرف‌کننده |
وظیفه |
نکته طراحی برق |
| کمپرسور |
تولید ظرفیت سرمایشی |
حفاظت و روش راه‌اندازی مناسب |
| اواپراتور |
انتقال حرارت از فضای سرد |
کنترل فن و تجهیزات جانبی |
| کندانسور |
دفع حرارت |
هماهنگی با کنترل فن‌ها |
| روشنایی |
تأمین نور فضای داخلی |
انتخاب تجهیزات مناسب محیط سرد |
| کنترلرها |
مدیریت عملکرد سیستم |
پیش‌بینی مدار فرمان و سنسورها |
🧰 طراحی تابلو برق سردخانه
تابلو برق باید متناسب با تعداد تجهیزات و نحوه کنترل سیستم طراحی شود. در این تابلو، مدار قدرت و مدار فرمان باید به شکل منظم و قابل بررسی در نظر گرفته شوند. دسترسی مناسب به قطعات نیز برای عیب‌یابی و سرویس اهمیت دارد.
تجهیزات حفاظتی باید متناسب با مشخصات مصرف‌کننده انتخاب شوند. فیوزها، کلیدهای حفاظتی، کنتاکتورها و سایر اجزای تابلو نباید صرفاً بر اساس توان اسمی دستگاه انتخاب شوند. شرایط واقعی راه‌اندازی و مشخصات فنی تجهیزات نیز باید بررسی شود.
💡 نکته: تابلو برق سردخانه باید طوری طراحی شود که اپراتور بتواند وضعیت تجهیزات اصلی را به‌وضوح مشاهده کند. نام‌گذاری مدارها و نظم سیم‌کشی نیز روند عیب‌یابی را ساده‌تر می‌کند.
🌡️ کنترل دما و سنسورهای سردخانه
کنترل دما یکی از بخش‌های اصلی سیستم فرمان است. سنسورها باید در نقاط مناسبی نصب شوند تا اطلاعاتی نزدیک به شرایط واقعی فضای سردخانه ارائه دهند. محل سنسور نباید باعث شود کنترلر دمایی غیرواقعی دریافت کند.
نوع محصول نیز روی منطق کنترل اثر دارد. سردخانه‌ای که برای نگهداری محصول حساس طراحی می‌شود، ممکن است به کنترل دقیق‌تر و هشدارهای مشخص نیاز داشته باشد. در نتیجه، سیستم کنترل باید از همان مرحله طراحی با کاربری سردخانه هماهنگ شود.
🚨 سیستم هشدار و حفاظت در طراحی سردخانه صنعتی
سیستم کنترل فقط وظیفه روشن و خاموش کردن تجهیزات را ندارد. تشخیص شرایط غیرعادی نیز اهمیت دارد. افزایش نامناسب دما، اختلال در برخی تجهیزات یا بروز خطا در مدار باید در طراحی سیستم کنترل دیده شود.
هشدار می‌تواند به شکل دیداری یا شنیداری در محل کنترل ارائه شود. در پروژه‌های متناسب با نیاز کارفرما، امکان استفاده از روش‌های پیشرفته‌تر برای پایش وضعیت تجهیزات نیز وجود دارد.
| شرایط غیرعادی |
اقدام مورد انتظار |
هدف |
| افزایش دما |
اعلام هشدار و بررسی علت |
کاهش ریسک آسیب به محصول |
| اضافه‌بار موتور |
فعال شدن حفاظت |
حفاظت از تجهیزات |
| اختلال کنترلی |
اعلام خطا و بررسی مدار |
جلوگیری از عملکرد نامناسب |
| قطع برق |
پیش‌بینی رویه بازگشت ایمن |
کاهش ریسک راه‌اندازی نامناسب |
🔋 پیش‌بینی برق اضطراری در پروژه‌های حساس
همه سردخانه‌ها شرایط یکسانی ندارند. نوع محصول، مدت نگهداری و حساسیت کالا مشخص می‌کند که قطع برق چه میزان ریسک ایجاد می‌کند. در پروژه‌هایی که تداوم سرمایش اهمیت زیادی دارد، امکان پیش‌بینی برق اضطراری باید از مرحله طراحی بررسی شود.
برق اضطراری می‌تواند برای همه مصرف‌کننده‌ها یا فقط تجهیزات ضروری در نظر گرفته شود. انتخاب این روش به ظرفیت پروژه، نوع تجهیزات و اولویت‌های کارفرما وابسته است.
⚠ هشدار: اتصال برق اضطراری بدون بررسی جریان راه‌اندازی و اولویت‌بندی مصرف‌کننده‌ها می‌تواند باعث عملکرد نامناسب منبع اضطراری شود. این بخش باید همراه با طراحی کامل برق پروژه بررسی شود.
🔄 هماهنگی برق با تجهیزات برودتی
سیستم برق نباید جدا از سیستم سرمایش طراحی شود. مشخصات کمپرسور، فن‌ها و تجهیزات کنترلی روی طراحی مدار قدرت و فرمان اثر می‌گذارند. از طرف دیگر، روش کنترل تجهیزات نیز می‌تواند بر نحوه بهره‌برداری از ظرفیت سرمایشی تأثیر داشته باشد.
به همین دلیل، نقشه برق باید با نقشه تأسیسات برودتی تطبیق داده شود. این هماهنگی محل تابلو، مسیر کابل‌ها، نقاط اتصال تجهیزات و تجهیزات کنترلی را مشخص می‌کند.
📋 چک‌لیست طراحی برق سردخانه صنعتی
پیش از نهایی کردن بخش برق، چند موضوع باید به‌صورت منظم بررسی شود. این کنترل اولیه از تغییرات پرهزینه در مراحل بعد جلوگیری می‌کند.
| موضوع |
وضعیت مورد انتظار |
| فهرست مصرف‌کننده‌ها |
کامل و منطبق با تجهیزات نهایی |
| مدار قدرت |
دارای حفاظت متناسب |
| مدار فرمان |
هماهنگ با منطق عملکرد سیستم |
| سنسورها |
محل نصب مشخص و قابل دسترس |
| هشدارها |
شرایط خطا و واکنش سیستم مشخص |
| برق اضطراری |
در صورت نیاز پروژه پیش‌بینی شده |
⭐ توصیه حرفه‌ای: در پروژه‌های سردخانه‌ای، طراحی برق را به پایان کار موکول نکنید. بهترین نتیجه زمانی حاصل می‌شود که نقشه برق، تجهیزات برودتی، معماری و مسیرهای تأسیسات هم‌زمان بررسی شوند.
الکتروبهمن انجماد در زمینه مشاوره، طراحی، نظارت فنی، اجرا، نصب و راه‌اندازی تأسیسات برودتی فعالیت می‌کند. بررسی یکپارچه نیازهای برودتی و الکتریکی کمک می‌کند ساختار پروژه از ابتدا با شرایط بهره‌برداری هماهنگ شود.
📞 برای مشاوره طراحی سردخانه صنعتی با الکتروبهمن انجماد تماس بگیرید: 09156152857
🧊 طراحی انواع سردخانه صنعتی؛ تفاوت الزامات فنی بر اساس نوع کاربری
هر سردخانه صنعتی برای یک هدف مشخص طراحی می‌شود و نمی‌توان یک الگوی ثابت را برای تمام پروژه‌ها به کار برد. نوع محصول، مدت نگهداری، دمای مورد نیاز، میزان ورود و خروج کالا و روش بهره‌برداری، ساختار نهایی پروژه را تعیین می‌کنند. به همین دلیل، پیش از انتخاب تجهیزات باید کاربری سردخانه به‌درستی مشخص شود.
در طراحی سردخانه صنعتی، تفاوت میان یک اتاق نگهداری، سردخانه میوه و سبزی، فضای نگهداری مواد پروتئینی یا تونل انجماد بسیار مهم است. هرکدام از این فضاها به شرایط حرارتی، چیدمان، گردش هوا و تجهیزات متفاوتی نیاز دارند. انتخاب نادرست نوع سیستم می‌تواند هزینه اولیه و هزینه بهره‌برداری را افزایش دهد.
🍎 سردخانه نگهداری میوه و سبزی
میوه و سبزی تازه معمولاً به شرایط نگهداری کنترل‌شده نیاز دارند. هدف طراحی فقط پایین آوردن دما نیست. حفظ کیفیت محصول، کنترل رطوبت و جلوگیری از افت وزن نیز باید در نظر گرفته شود.
در این نوع سردخانه، نحوه ورود محصول اهمیت زیادی دارد. محصول ممکن است در زمان‌های مختلف وارد شود و نیاز باشد پیش از انتقال به فضای اصلی، شرایط مناسبی برای آن فراهم شود. بنابراین ظرفیت ورودی و برنامه بارگیری باید در مرحله طراحی بررسی شود.
چیدمان محصول نیز باید با جریان هوای سرد هماهنگ باشد. قرار دادن بسته‌ها در مسیر نامناسب می‌تواند گردش هوا را محدود کند و باعث اختلاف دما در نقاط مختلف اتاق شود.
| عامل طراحی |
اهمیت در سردخانه میوه و سبزی |
نتیجه طراحی مناسب |
| دمای نگهداری |
باید با محصول هماهنگ باشد |
حفظ کیفیت محصول |
| رطوبت |
بر کیفیت برخی محصولات اثر دارد |
کاهش افت کیفیت |
| گردش هوا |
باید در فضای ذخیره‌سازی توزیع شود |
یکنواختی بیشتر دما |
| ورود محصول |
با ظرفیت و زمان‌بندی پروژه مرتبط است |
عملکرد بهتر در زمان بارگیری |
🥩 طراحی سردخانه مواد پروتئینی
نگهداری گوشت و سایر محصولات پروتئینی به کنترل دقیق شرایط محیطی نیاز دارد. در این پروژه‌ها، ظرفیت ذخیره‌سازی تنها معیار طراحی نیست. شکل بسته‌بندی، نحوه چیدمان، مقدار ورود محصول و مدت نگهداری نیز باید بررسی شوند.
فضای داخلی باید به شکلی طراحی شود که محصول بدون ایجاد مانع جدی برای گردش هوا چیده شود. مسیرهای دسترسی نیز باید با شیوه حمل محصول هماهنگ باشند. این موضوع در پروژه‌هایی که بارگیری و تخلیه به‌صورت مستمر انجام می‌شود اهمیت بیشتری دارد.
در صورتی که محصول به‌صورت منجمد نگهداری شود، طراحی سیستم باید با دمای هدف و شرایط بارگیری هماهنگ شود. ورود محصولی که هنوز گرمای قابل توجهی دارد می‌تواند بار حرارتی متفاوتی نسبت به محصول از قبل سردشده ایجاد کند.
❄️ سردخانه زیر صفر و فضاهای نگهداری منجمد
سردخانه‌های زیر صفر نسبت به فضاهای بالای صفر نیازهای متفاوتی دارند. دمای کاری پایین‌تر، شرایط متفاوت تجهیزات، طراحی کف و کنترل رطوبت باعث می‌شود جزئیات پروژه اهمیت بیشتری پیدا کند.
در این نوع طراحی، عایق‌کاری کف و دیوارها باید با شرایط کاری هماهنگ باشد. نقاط اتصال و محل عبور تأسیسات نیز باید به‌صورت دقیق بررسی شوند تا پوسته سردخانه عملکرد مناسب خود را حفظ کند.
نحوه باز و بسته شدن درب نیز در چنین فضاهایی اهمیت دارد. ورود هوای گرم و مرطوب می‌تواند روی شرایط داخل سردخانه اثر بگذارد و بار کاری سیستم سرمایش را افزایش دهد.
💡 نکته: سردخانه زیر صفر را نباید صرفاً با کاهش دمای تنظیمی یک سردخانه بالای صفر طراحی کرد. دمای هدف، نوع محصول، بار حرارتی، عایق، کف و تجهیزات باید از ابتدا متناسب با کاربری انتخاب شوند.
🧊 طراحی تونل انجماد
تونل انجماد با اتاق نگهداری منجمد تفاوت اساسی دارد. در اتاق نگهداری، هدف اصلی حفظ دمای محصولی است که قبلاً به شرایط مناسب رسیده است. اما در تونل انجماد، سیستم باید شرایط لازم برای کاهش سریع دمای محصول را فراهم کند.
به همین دلیل، ظرفیت انجماد در واحد زمان اهمیت زیادی دارد. مقدار محصول ورودی، دمای اولیه آن، نوع محصول، ابعاد بسته‌بندی و زمان مورد نظر برای انجماد باید در محاسبات طراحی وارد شوند.
جریان هوا نیز در این سیستم اهمیت ویژه‌ای دارد. طراحی نامناسب مسیر هوا می‌تواند باعث شود برخی محصولات سریع‌تر از بخش‌های دیگر سرد شوند. بنابراین نحوه چیدمان محصول و توزیع هوای سرد باید همراه با طراحی تجهیزات بررسی شود.
| نوع پروژه |
هدف اصلی |
موضوع مهم در طراحی |
| نگهداری میوه |
حفظ کیفیت |
دما، رطوبت و گردش هوا |
| مواد پروتئینی |
نگهداری ایمن محصول |
دمای مناسب و چیدمان |
| سردخانه زیر صفر |
حفظ محصول منجمد |
عایق، کف و کنترل دما |
| تونل انجماد |
کاهش سریع دمای محصول |
ظرفیت انجماد و گردش هوا |
| پیش‌سردکن |
کاهش دمای اولیه محصول |
بار ورودی و زمان فرآیند |
🚚 طراحی پیش‌سردکن؛ حلقه مهم بین تولید و نگهداری
برخی محصولات با دمای بالاتر از دمای مناسب نگهداری وارد مجموعه می‌شوند. در این شرایط، استفاده از فضای پیش‌سردکن می‌تواند بخشی از فرآیند کاهش دما را از اتاق اصلی نگهداری جدا کند.
این جداسازی باعث می‌شود کاربری اتاق نگهداری با فرآیند ورود محصول تداخل کمتری داشته باشد. البته ضرورت پیش‌سردکن برای همه پروژه‌ها یکسان نیست و باید بر اساس نوع محصول، مقدار ورودی و فرآیند عملیاتی تعیین شود.
در طراحی پیش‌سردکن، سرعت ورود محصول و زمان مورد نیاز برای کاهش دما اهمیت دارد. ظرفیت این بخش باید با ظرفیت عملیاتی مجموعه هماهنگ باشد تا به گلوگاه فرآیند تبدیل نشود.
🏪 طراحی سردخانه فروشگاهی و توزیعی
سردخانه‌هایی که برای مراکز توزیع یا فروشگاه‌ها طراحی می‌شوند، معمولاً با ورود و خروج مکرر کالا روبه‌رو هستند. بنابراین طراحی آنها باید علاوه بر ظرفیت، بر دسترسی سریع و مدیریت مسیر حرکت محصول تمرکز داشته باشد.
در این پروژه‌ها، جانمایی درب‌ها و ارتباط میان سردخانه، فضای بارگیری و محل آماده‌سازی کالا اهمیت زیادی دارد. اگر مسیرهای حرکتی مناسب نباشند، بهره‌برداری روزانه دشوار می‌شود و باز شدن مکرر درب‌ها نیز شرایط حرارتی اتاق را تحت تأثیر قرار می‌دهد.
🌡️ سردخانه چنددمایی؛ یک پروژه با چند نیاز حرارتی
گاهی کارفرما قصد دارد محصولات مختلف را در یک مجموعه نگهداری کند. در این حالت ممکن است هر محصول شرایط حرارتی متفاوتی داشته باشد. طراحی چنددمایی می‌تواند برای چنین پروژه‌هایی مناسب باشد، اما هر اتاق باید به‌صورت مستقل از نظر ظرفیت، دما و تجهیزات بررسی شود.
مزیت این ساختار، تفکیک محصولات بر اساس نیاز آنهاست. با این حال، افزایش تعداد فضاهای دمایی باعث افزایش پیچیدگی طراحی می‌شود. تعداد سیستم‌های سرمایش، کنترلرها، مسیرهای لوله‌کشی و تجهیزات جانبی نیز باید در طراحی لحاظ شود.
👨🔬 نظر کارشناس: اگر چند محصول با شرایط نگهداری متفاوت دارید، بهتر است پیش از تعیین ابعاد نهایی سردخانه، محصولات و برنامه ورود و خروج آنها مشخص شود. این اطلاعات می‌تواند نشان دهد که یک فضای مشترک مناسب است یا چند اتاق مستقل عملکرد بهتری خواهند داشت.
📦 انتخاب ساختار مناسب بر اساس نوع بهره‌برداری
انتخاب نوع سردخانه باید از نیاز واقعی کسب‌وکار شروع شود. گاهی ظرفیت ذخیره‌سازی بالا است، اما ورود محصول محدود است. در پروژه‌ای دیگر، ظرفیت متوسط است ولی گردش کالا بسیار زیاد انجام می‌شود. این دو پروژه از نظر طراحی یکسان نیستند.
| شرایط بهره‌برداری |
راهکار طراحی |
تمرکز اصلی |
| ذخیره‌سازی طولانی |
فضای نگهداری با دسترسی کنترل‌شده |
پایداری شرایط دمایی |
| ورود و خروج مکرر |
طراحی مسیرهای حرکتی مناسب |
سرعت عملیات |
| محصولات متنوع |
اتاق‌های مجزا یا چنددمایی |
تفکیک شرایط نگهداری |
| نیاز به انجماد |
پیش‌بینی بخش انجماد مناسب |
سرعت کاهش دما |
| ترکیب تولید و نگهداری |
تفکیک مراحل فرآیند |
جریان منظم محصول |
⚠️ اشتباهات رایج در انتخاب نوع سردخانه
یکی از خطاهای متداول، تعیین نوع سردخانه فقط بر اساس ظرفیت اسمی است. ظرفیت به‌تنهایی مشخص نمی‌کند که چه سیستمی برای پروژه مناسب خواهد بود. نوع محصول و شیوه بهره‌برداری نیز باید در تصمیم نهایی نقش داشته باشند.
- انتخاب دمای کاری بدون بررسی نوع محصول
- نادیده گرفتن دمای اولیه محصول هنگام ورود
- طراحی یک فضای مشترک برای محصولاتی با نیازهای متفاوت
- بی‌توجهی به میزان ورود و خروج روزانه کالا
- در نظر نگرفتن مسیر حرکت محصول در زمان طراحی
- انتخاب تجهیزات پیش از مشخص شدن کاربری دقیق سردخانه
⭐ انتخاب حرفه‌ای پیش از نهایی شدن طراحی
برای انتخاب ساختار مناسب، ابتدا باید محصول و فرآیند مشخص شود. سپس دمای نگهداری، دمای ورود، ظرفیت ذخیره‌سازی، میزان گردش کالا و مدت نگهداری بررسی می‌شوند. بعد از این مرحله می‌توان درباره تعداد اتاق‌ها، نوع سیستم سرمایش و تجهیزات مورد نیاز تصمیم گرفت.
این روش باعث می‌شود طراحی بر پایه نیاز واقعی انجام شود، نه صرفاً بر اساس یک ظرفیت تقریبی. همچنین امکان بررسی هزینه اولیه و هزینه بهره‌برداری با دقت بیشتری فراهم می‌شود.
📦 پیشنهاد خرید: پیش از سفارش تجهیزات سردخانه، اطلاعات محصول، ظرفیت، دمای کاری و نحوه بهره‌برداری را به تیم طراحی ارائه کنید. انتخاب تجهیز پیش از تکمیل این اطلاعات می‌تواند باعث انتخاب نامتناسب سیستم شود.
الکتروبهمن انجماد با ارائه خدمات مشاوره، طراحی، نظارت فنی و اجرای تأسیسات برودتی، نوع سردخانه را متناسب با کاربری پروژه بررسی می‌کند. هدف از این فرآیند، ایجاد هماهنگی میان فضای ذخیره‌سازی، تجهیزات سرمایشی و شیوه بهره‌برداری است.
📞 برای بررسی نوع سردخانه و دریافت مشاوره طراحی با الکتروبهمن انجماد تماس بگیرید: 09156152857
💰 برآورد هزینه طراحی سردخانه صنعتی؛ عوامل مؤثر بر قیمت و بودجه‌بندی پروژه
هزینه یکی از مهم‌ترین موضوعات در زمان تصمیم‌گیری برای اجرای یک سردخانه صنعتی است. با این حال، قیمت نهایی را نمی‌توان فقط بر اساس متراژ سالن یا ظرفیت نگهداری تعیین کرد. نوع محصول، دمای کاری، ابعاد اتاق، نوع عایق، تجهیزات برودتی، سیستم برق و کنترل، شرایط محل اجرا و سطح تجهیزات انتخابی، همگی در بودجه پروژه اثر دارند.
در یک پروژه حرفه‌ای، ابتدا نیازهای واقعی مجموعه مشخص می‌شود و سپس طراحی فنی، ظرفیت‌سنجی و انتخاب تجهیزات انجام می‌گیرد. این روش از خرید تجهیزات نامتناسب جلوگیری می‌کند و امکان مقایسه منطقی گزینه‌های مختلف را به وجود می‌آورد. بنابراین طراحی سردخانه صنعتی باید پیش از اعلام قیمت نهایی انجام شود، نه بعد از خرید تجهیزات.
👨🔬 نظر کارشناس: قیمت پایین‌تر همیشه به معنای پروژه اقتصادی‌تر نیست. اگر ظرفیت تجهیزات، ضخامت عایق یا سیستم کنترل با نیاز واقعی سردخانه هماهنگ نباشد، هزینه‌های مصرف انرژی، تعمیرات و اصلاحات بعدی می‌تواند افزایش پیدا کند.
📊 چه عواملی هزینه طراحی و اجرای سردخانه را تعیین می‌کنند؟
اولین عامل، نوع کاربری سردخانه است. یک سردخانه بالای صفر برای نگهداری برخی محصولات تازه، از نظر طراحی با سردخانه زیر صفر یا تونل انجماد تفاوت دارد. اختلاف دمای کاری، بار حرارتی، نوع اواپراتور، کمپرسور و تجهیزات کنترلی را تغییر می‌دهد.
عامل بعدی، ظرفیت ذخیره‌سازی و ابعاد ساختمان است. افزایش حجم مفید، معمولاً مقدار ساندویچ پانل، تجهیزات سرمایشی، لوله‌کشی، کابل‌کشی و تجهیزات کنترلی بیشتری نیاز دارد. البته رابطه هزینه با ظرفیت همیشه خطی نیست و طراحی ساختمان و نحوه چیدمان نیز اهمیت دارد.
| عامل |
اثر بر هزینه |
اهمیت در طراحی |
| ظرفیت سردخانه |
افزایش ابعاد و تجهیزات |
بسیار زیاد |
| دمای کاری |
تغییر نیاز برودتی و تجهیزات |
بسیار زیاد |
| نوع عایق و ساندویچ پانل |
تغییر هزینه سازه و عایق‌کاری |
زیاد |
| کمپرسور و تجهیزات برودتی |
اثر مستقیم بر سرمایه‌گذاری |
بسیار زیاد |
| سیستم برق و کنترل |
افزایش هزینه تجهیزات و نصب |
متوسط تا زیاد |
| محل اجرای پروژه |
اثر بر حمل، نصب و زیرساخت |
زیاد |
🧊 هزینه تجهیزات برودتی در پروژه سردخانه
بخش مهمی از بودجه سردخانه به تجهیزات برودتی اختصاص پیدا می‌کند. کمپرسور، کندانسور، اواپراتور، تجهیزات انبساط، کنترلرها، تابلو برق و متعلقات مدار تبرید باید بر اساس شرایط واقعی پروژه انتخاب شوند.
انتخاب تجهیزات صرفاً بر اساس ظرفیت اسمی می‌تواند نتیجه مناسبی نداشته باشد. دمای محیط، دمای تبخیر، دمای مورد نیاز اتاق، نوع محصول و شرایط بارگذاری روی انتخاب سیستم اثر می‌گذارند. به همین دلیل، مشخصات فنی تجهیزات باید پس از محاسبات و طراحی بررسی شود.
💡 نکته: هنگام مقایسه قیمت تجهیزات، فقط مبلغ خرید را بررسی نکنید. قابلیت تأمین قطعات، خدمات فنی، شرایط نصب، مصرف انرژی و امکان تعمیر و نگهداری نیز بخشی از هزینه واقعی مالکیت سیستم هستند.
🧱 تأثیر عایق‌کاری بر بودجه سردخانه
ساندویچ پانل و سایر اجزای عایق‌کاری از بخش‌های مهم هزینه ساخت سردخانه هستند. ضخامت و مشخصات عایق باید با دمای کاری و شرایط پروژه هماهنگ شود. انتخاب عایق ضعیف برای کاهش هزینه اولیه می‌تواند اتلاف حرارت را افزایش دهد و عملکرد سیستم سرمایشی را تحت تأثیر قرار دهد.
کف سردخانه نیز اهمیت ویژه‌ای دارد. در پروژه‌های زیر صفر، جزئیات عایق‌کاری کف و کنترل شرایط زیر سازه باید با دقت بررسی شود. درب سردخانه، اتصالات پانل‌ها و نقاط نفوذ تأسیسات نیز نباید از محاسبات عایق‌کاری حذف شوند.
🔌 هزینه سیستم برق، کنترل و حفاظت
تابلو برق و سیستم کنترل، وظیفه مدیریت و حفاظت از تجهیزات سردخانه را بر عهده دارند. نوع تجهیزات کنترلی به سطح اتوماسیون، تعداد مدارها، تعداد اتاق‌ها و نیازهای بهره‌بردار بستگی دارد.
سنسورهای دما، تجهیزات حفاظتی، کنترل کمپرسور و فن‌ها، سیستم هشدار و سایر اجزای تابلو باید در طراحی برق مشخص شوند. در پروژه‌های بزرگ‌تر، امکانات کنترلی گسترده‌تر می‌تواند هزینه اولیه را افزایش دهد، اما مدیریت دقیق‌تر عملکرد سیستم را نیز امکان‌پذیر می‌کند.
🏗️ هزینه اجرای سازه و آماده‌سازی محل
شرایط محل اجرا در برآورد بودجه اهمیت زیادی دارد. اگر ساختمان از قبل آماده باشد، هزینه پروژه با حالتی که نیاز به ساخت فضای جدید، کف‌سازی، اصلاح تأسیسات یا ایجاد زیرساخت‌های برق دارد متفاوت خواهد بود.
مسیر دسترسی برای انتقال تجهیزات، محل استقرار تجهیزات برودتی، فضای سرویس و تعمیرات و مسیر ورود و خروج محصول نیز باید پیش از اجرای پروژه بررسی شوند. نادیده گرفتن این موارد ممکن است در زمان نصب باعث تغییر نقشه و افزایش هزینه شود.
| وضعیت پروژه |
مواردی که باید بررسی شود |
اثر احتمالی بر بودجه |
| ساختمان آماده |
ابعاد، کف، برق و دسترسی |
کاهش برخی هزینه‌های عمرانی |
| ساختمان نیازمند اصلاح |
کف، دیوار، برق و مسیر تجهیزات |
افزایش هزینه آماده‌سازی |
| ساخت فضای جدید |
سازه، عایق، برق و تأسیسات |
نیازمند بودجه جامع‌تر |
📦 چگونه برای طراحی سردخانه بودجه‌بندی کنیم؟
برای مدیریت بهتر هزینه، بودجه پروژه را به چند بخش اصلی تقسیم کنید. این روش کمک می‌کند مشخص شود بیشترین هزینه مربوط به کدام قسمت است و کدام گزینه‌ها امکان تغییر دارند.
- طراحی و محاسبات فنی
- ساخت و عایق‌کاری اتاق‌ها
- درب‌ها و متعلقات سردخانه
- تجهیزات اصلی و جانبی سیستم تبرید
- تابلو برق و سیستم کنترل
- لوله‌کشی، کابل‌کشی و نصب
- آماده‌سازی محل و زیرساخت‌های مورد نیاز
- راه‌اندازی و تنظیمات نهایی
- هزینه‌های مرتبط با سرویس و نگهداری اولیه
این تفکیک به کارفرما اجازه می‌دهد پیشنهادهای مختلف را دقیق‌تر مقایسه کند. همچنین مشخص می‌شود آیا اختلاف قیمت به دلیل تفاوت کیفیت تجهیزات است یا به دلیل تفاوت در دامنه خدمات، نصب و طراحی.
💎 چرا ارزان‌ترین پیشنهاد همیشه انتخاب مناسبی نیست؟
در پروژه‌های سردخانه‌ای، کاهش قیمت باید با تحلیل فنی انجام شود. حذف بخشی از عایق، انتخاب تجهیز با ظرفیت نامتناسب یا کاهش سطح حفاظت برق می‌تواند هزینه اولیه را پایین بیاورد، اما ممکن است عملکرد سیستم را ضعیف کند.
از طرف دیگر، انتخاب تجهیزات بیش از نیاز نیز اقتصادی نیست. سیستم بیش‌ازحد بزرگ می‌تواند سرمایه اولیه بیشتری بخواهد و بدون ایجاد مزیت واقعی، پیچیدگی پروژه را افزایش دهد. طراحی مهندسی باید نقطه تعادل میان ظرفیت، عملکرد، هزینه اولیه و هزینه بهره‌برداری را مشخص کند.
⚠️ هشدار: قیمت نهایی یک سردخانه را نمی‌توان بدون اطلاعات پروژه به‌صورت دقیق اعلام کرد. ظرفیت، نوع محصول، دمای کاری، ابعاد، شرایط محل، تجهیزات و سطح اجرای مورد نیاز باید مشخص شوند تا برآورد قابل اتکایی تهیه شود.
📈 تفاوت هزینه اولیه و هزینه بهره‌برداری
برای انتخاب اقتصادی، فقط سرمایه‌گذاری اولیه را در نظر نگیرید. سردخانه یک سیستم مصرف‌کننده انرژی است و تجهیزات آن در طول زمان هزینه برق، سرویس و تعمیرات ایجاد می‌کنند. بنابراین انتخاب فنی باید به شکلی باشد که عملکرد پایدار و هزینه بهره‌برداری منطقی را در کنار قیمت خرید در نظر بگیرد.
عایق مناسب، تجهیزات متناسب با بار واقعی، کنترل صحیح دما و سرویس منظم می‌توانند به عملکرد بهتر سیستم کمک کنند. این موارد باید از مرحله طراحی در نظر گرفته شوند و نباید پس از راه‌اندازی به‌عنوان اصلاحات اضطراری دنبال شوند.
📋 جدول بررسی اولیه برای برآورد هزینه
| اطلاعات مورد نیاز |
دلیل اهمیت |
| نوع محصول |
تعیین شرایط نگهداری و بار حرارتی |
| ظرفیت مورد نیاز |
تعیین حجم و ابعاد اولیه |
| دمای مورد نیاز |
انتخاب سیستم سرمایش |
| شرایط ورود محصول |
محاسبه بار حرارتی |
| شرایط محل اجرا |
بررسی زیرساخت و نصب |
| الگوی بهره‌برداری |
تعیین تجهیزات و کنترل |
📦 پیشنهاد خرید: قبل از دریافت پیشنهاد قیمت، مشخصات پروژه را به‌صورت مکتوب آماده کنید. دریافت چند قیمت بدون ارائه اطلاعات یکسان، مقایسه واقعی بین پیشنهادها را دشوار می‌کند.
🏆 نقش طراحی مهندسی در کنترل هزینه پروژه
طراحی دقیق می‌تواند بسیاری از هزینه‌های پیش‌بینی‌نشده را پیش از شروع اجرا مشخص کند. وقتی ابعاد، ظرفیت، تجهیزات، مسیرهای تأسیسات، عایق‌کاری و سیستم کنترل در نقشه‌ها مشخص باشند، امکان برآورد مصالح و تجهیزات نیز بهتر فراهم می‌شود.
الکتروبهمن انجماد با ارائه خدمات مشاوره، طراحی، نظارت فنی، اجرا، نصب و راه‌اندازی تجهیزات برودتی، می‌تواند پروژه را از مرحله بررسی نیاز تا اجرای سیستم دنبال کند. اطلاعات مربوط به ظرفیت، محصول، دمای کاری و شرایط محل، مبنای بررسی فنی و تهیه پیشنهاد متناسب با پروژه خواهد بود.
⭐ توصیه حرفه‌ای: اگر هنوز ظرفیت دقیق یا نوع تجهیزات را انتخاب نکرده‌اید، ابتدا طراحی و محاسبات فنی را انجام دهید. انتخاب تجهیزات پیش از مشخص شدن نیاز واقعی پروژه، احتمال هزینه‌های اضافی و اصلاحات بعدی را افزایش می‌دهد.
📋 استانداردها و الزامات فنی در طراحی سردخانه صنعتی؛ از ایمنی تا بهره‌برداری
رعایت الزامات فنی در طراحی سردخانه صنعتی فقط به انتخاب تجهیزات سرمایشی محدود نمی‌شود. یک پروژه مناسب باید از مرحله نیازسنجی تا طراحی نقشه، انتخاب مصالح، اجرای تأسیسات، سیستم برق و کنترل، ایمنی، راه‌اندازی و نگهداری، به‌صورت یکپارچه بررسی شود. هر بخش باید با کاربری واقعی سردخانه و شرایط محل اجرا هماهنگ باشد.
استانداردها و ضوابط مورد نیاز نیز به نوع پروژه، محصول، دمای کاری، محل اجرا، ظرفیت و تجهیزات بستگی دارند. بنابراین بهتر است پیش از اجرای پروژه، الزامات فنی و مقررات مرتبط توسط تیم طراحی بررسی شوند. استفاده از یک چک‌لیست مشخص، احتمال جا افتادن جزئیات مهم را کاهش می‌دهد.
👨🔬 نظر کارشناس: استاندارد در پروژه سردخانه فقط یک عنوان روی نقشه نیست. جزئیات عایق‌کاری، برق، تجهیزات برودتی، ایمنی، دسترسی برای سرویس و شرایط بهره‌برداری باید در طراحی و اجرای واقعی پروژه دیده شوند.
🏭 الزامات عمومی پیش از شروع طراحی
قبل از ترسیم نقشه، اطلاعات پروژه باید به‌صورت دقیق جمع‌آوری شود. مشخص نبودن نیازهای اصلی در این مرحله می‌تواند طراحی را در مراحل بعدی تغییر دهد. نوع محصول، ظرفیت نگهداری، دمای مورد نیاز، مقدار ورود و خروج محصول و مدت زمان نگهداری از اطلاعات پایه هستند.
شرایط ساختمان نیز باید بررسی شود. ابعاد فضای موجود، ارتفاع، وضعیت کف، دسترسی به برق، مسیر ورود تجهیزات و امکان نصب تجهیزات بیرونی از جمله مواردی هستند که روی طراحی اثر می‌گذارند.
| موضوع |
اطلاعات مورد نیاز |
کاربرد در طراحی |
| محصول |
نوع، بسته‌بندی و شرایط نگهداری |
تعیین شرایط کاری سیستم |
| ظرفیت |
حجم یا مقدار مورد نیاز |
تعیین ابعاد و بار برودتی |
| ساختمان |
ابعاد، کف و ارتفاع |
تعیین نقشه اجرایی |
| شرایط محیطی |
شرایط اقلیمی و محل نصب |
انتخاب و ظرفیت‌سنجی تجهیزات |
🧱 الزامات عایق‌کاری و کنترل انتقال حرارت
عایق‌کاری یکی از بخش‌های اصلی ساخت سردخانه است. دیوارها، سقف، کف، درب و محل عبور تأسیسات باید در طراحی عایق‌کاری مورد توجه قرار گیرند. اتصال نامناسب پانل‌ها یا ایجاد نقاط نفوذ می‌تواند عملکرد حرارتی پوسته سردخانه را کاهش دهد.
انتخاب مشخصات عایق باید بر اساس دمای کاری، شرایط محیط و نوع سازه انجام شود. در سردخانه‌های مختلف نمی‌توان بدون بررسی فنی، یک مشخصات ثابت را برای تمام پروژه‌ها در نظر گرفت.
💡 نکته: محل اتصال دیوار، سقف و کف را در طراحی با دقت بررسی کنید. کیفیت اجرای جزئیات اتصال می‌تواند به اندازه انتخاب خود عایق در عملکرد حرارتی سازه اهمیت داشته باشد.
🚪 الزامات طراحی درب سردخانه
درب سردخانه یکی از قسمت‌هایی است که در طول بهره‌برداری بارها مورد استفاده قرار می‌گیرد. به همین دلیل، انتخاب آن باید با تعداد دفعات تردد، ابعاد محصولات، تجهیزات جابه‌جایی و شرایط دمایی اتاق هماهنگ باشد.
درب باید امکان بسته شدن مناسب داشته باشد و جزئیات آب‌بندی آن با شرایط کاری سردخانه سازگار باشد. محل نصب درب نیز باید به شکلی انتخاب شود که مسیر جابه‌جایی محصول و گردش هوای داخل سالن را مختل نکند.
🔌 الزامات ایمنی در طراحی برق سردخانه
سیستم برق سردخانه باید بر اساس بار تجهیزات و شرایط واقعی پروژه طراحی شود. کمپرسورها، فن‌ها، پمپ‌ها، تجهیزات کنترلی، روشنایی و سایر مصرف‌کننده‌ها باید در محاسبات برق دیده شوند.
حفاظت مناسب مدارها نیز اهمیت دارد. تابلو برق باید امکان کنترل و حفاظت تجهیزات را فراهم کند و دسترسی به اجزای آن برای سرویس و تعمیرات به‌درستی پیش‌بینی شود. مسیر کابل‌ها نیز باید با مسیرهای مکانیکی و برودتی هماهنگ باشد.
| بخش برق |
مورد قابل بررسی |
هدف |
| تابلو کنترل |
تجهیزات حفاظتی و کنترلی |
مدیریت ایمن تجهیزات |
| کابل‌کشی |
مسیر و ظرفیت کابل‌ها |
کاهش خطر و اختلال |
| سنسورها |
محل نصب و عملکرد |
کنترل دقیق شرایط |
| هشدارها |
اعلام شرایط غیرعادی |
واکنش سریع به خطا |
🧯 الزامات ایمنی تجهیزات برودتی
تجهیزات برودتی باید به شکلی نصب شوند که امکان سرویس، بازرسی و تعمیر آنها وجود داشته باشد. فضای کافی اطراف تجهیزات، مسیر دسترسی مناسب و امکان جداسازی یا تعویض قطعات در زمان تعمیر باید از مرحله طراحی در نظر گرفته شود.
نوع مبرد و مشخصات سیستم نیز باید در طراحی لحاظ شود. انتخاب مبرد و تجهیزات مرتبط باید با توجه به طراحی سیستم، الزامات فنی و شرایط بهره‌برداری انجام شود. هر پروژه ممکن است به راهکار متفاوتی نیاز داشته باشد و نمی‌توان یک انتخاب ثابت را برای تمام سردخانه‌ها مناسب دانست.
⚠️ هشدار: تجهیزات برودتی و سیستم‌های الکتریکی باید توسط افراد دارای تخصص مرتبط طراحی و اجرا شوند. تغییر خودسرانه ظرفیت تجهیزات، مدار برق یا اجزای سیستم می‌تواند عملکرد و ایمنی مجموعه را تحت تأثیر قرار دهد.
🌡️ کنترل دما و ثبت شرایط سردخانه
سیستم کنترل باید بتواند شرایط کاری سردخانه را پایش کند. انتخاب محل سنسورها، تعداد نقاط اندازه‌گیری و نحوه نمایش اطلاعات به نوع پروژه و تعداد اتاق‌ها بستگی دارد.
در پروژه‌های حساس، ثبت سوابق دمایی نیز می‌تواند برای مدیریت بهتر بهره‌برداری اهمیت داشته باشد. اطلاعات ثبت‌شده به اپراتور کمک می‌کند تغییرات غیرعادی را سریع‌تر شناسایی کند و پیش از ایجاد مشکل جدی، وضعیت تجهیزات را بررسی کند.
📦 الزامات بهداشتی در سردخانه‌های نگهداری مواد غذایی
در سردخانه‌هایی که برای مواد غذایی استفاده می‌شوند، جنس سطوح داخلی، قابلیت نظافت، نحوه آب‌بندی و شرایط نگهداری باید با کاربری مجموعه هماهنگ باشد. طراحی نباید نقاطی ایجاد کند که تمیزکاری آنها دشوار باشد یا دسترسی برای شست‌وشو و بازرسی محدود شود.
مسیر ورود مواد اولیه، نگهداری محصول و خروج محصول نیز باید در طراحی داخلی مورد توجه قرار گیرد. جداسازی مناسب فضاها در پروژه‌های خاص می‌تواند به مدیریت بهتر عملیات کمک کند.
🚚 مسیرهای دسترسی و ایمنی عملیات
طراحی سردخانه باید علاوه بر سرمایش، حرکت افراد و تجهیزات جابه‌جایی را نیز در نظر بگیرد. مسیر عبور کارکنان، جابه‌جایی پالت، ورود کالا و دسترسی به تجهیزات باید با ابعاد واقعی پروژه هماهنگ باشد.
اگر مسیرهای عملیاتی در زمان طراحی مشخص نشوند، ممکن است پس از اجرای سردخانه با مشکلاتی مانند محدودیت حرکت، برخورد تجهیزات با دیوار یا دشواری دسترسی به دستگاه‌ها روبه‌رو شوید. این مشکلات معمولاً اصلاحات پرهزینه‌تری نسبت به پیش‌بینی آنها در مرحله طراحی دارند.
🔧 الزامات دسترسی برای تعمیر و نگهداری
سردخانه باید برای دوره‌های بعد از راه‌اندازی نیز طراحی شود. تجهیزات برودتی، تابلو برق، فن‌ها، سنسورها و سایر اجزا در طول زمان به سرویس و بازرسی نیاز دارند. بنابراین محل نصب تجهیزات باید دسترسی کافی برای تکنسین فراهم کند.
در طراحی‌های ضعیف، گاهی تمام فضا صرف ذخیره‌سازی می‌شود و فضای سرویس تجهیزات نادیده گرفته می‌شود. چنین رویکردی ممکن است در زمان تعمیر، بهره‌برداری از سردخانه را دشوار کند. اختصاص فضای مناسب برای نگهداری، بخشی از طراحی حرفه‌ای است.
⭐ توصیه حرفه‌ای: هنگام بررسی نقشه، فقط به این سؤال پاسخ ندهید که «آیا تجهیزات در فضا جا می‌شوند؟» سؤال مهم‌تر این است که «آیا تکنسین در آینده می‌تواند به این تجهیزات دسترسی ایمن و مناسب داشته باشد؟»
📋 چک‌لیست کنترل فنی پیش از اجرای سردخانه
| مورد |
پرسش کنترلی |
وضعیت مطلوب |
| محاسبات |
بار برودتی مشخص شده است؟ |
محاسبه و مستندسازی شده |
| نقشه |
جانمایی تجهیزات مشخص است؟ |
نقشه اجرایی قابل استفاده |
| عایق |
جزئیات عایق‌کاری مشخص است؟ |
متناسب با شرایط پروژه |
| برق |
بار و حفاظت برق بررسی شده است؟ |
مطابق طراحی تجهیزات |
| ایمنی |
دسترسی و شرایط ایمن پیش‌بینی شده است؟ |
قابل کنترل و سرویس |
| نگهداری |
فضای سرویس تجهیزات وجود دارد؟ |
دسترسی مناسب تکنسین |
📜 بررسی مقررات و ضوابط پیش از اجرا
پروژه‌های سردخانه‌ای ممکن است علاوه بر الزامات فنی سیستم تبرید، با مقررات ساختمانی، برق، ایمنی، بهداشت و الزامات مرتبط با نوع محصول نیز روبه‌رو باشند. این الزامات باید با توجه به محل اجرای پروژه و نوع فعالیت بررسی شوند.
بهتر است کارفرما پیش از شروع عملیات اجرایی، مسئولیت بررسی مجوزها و الزامات قانونی مرتبط را مشخص کند. تیم طراحی نیز باید اطلاعات مورد نیاز برای تهیه نقشه‌ها و مستندات فنی را در اختیار مجری و کارفرما قرار دهد.
🏆 چرا مستندسازی طراحی اهمیت دارد؟
نقشه‌ها و مستندات فنی فقط برای زمان ساخت استفاده نمی‌شوند. در دوره بهره‌برداری، سرویس و توسعه سردخانه نیز این اطلاعات ارزشمند هستند. مشخص بودن مسیر لوله‌ها، کابل‌ها، محل تجهیزات و مشخصات فنی، روند تعمیرات و تغییرات آینده را ساده‌تر می‌کند.
مستندسازی همچنین امکان مقایسه اجرای واقعی با طراحی را فراهم می‌کند. اگر تغییراتی در زمان اجرا ایجاد شود، بهتر است این تغییرات در مستندات نهایی ثبت شوند تا اطلاعات پروژه برای سال‌های بعد قابل استفاده باقی بماند.
📦 پیشنهاد خرید: هنگام انتخاب مجری یا تأمین‌کننده تجهیزات، درباره نقشه‌های فنی، مشخصات تجهیزات، خدمات نصب، راه‌اندازی و پشتیبانی پس از اجرا سؤال کنید. یک پیشنهاد حرفه‌ای باید فقط شامل قیمت تجهیزات نباشد.
🌿 رویکرد یکپارچه الکتروبهمن انجماد در طراحی پروژه
الکتروبهمن انجماد خدمات مشاوره، طراحی، نظارت فنی، اجرا، ساخت، نصب و راه‌اندازی تأسیسات برودتی را ارائه می‌کند. هماهنگی این مراحل می‌تواند به کاهش تداخل میان طراحی، تأمین تجهیزات و اجرای پروژه کمک کند.
برای هر پروژه، شرایط محصول، ظرفیت، دمای کاری، ساختمان و نیازهای بهره‌بردار باید به‌صورت جداگانه بررسی شوند. پس از مشخص شدن این اطلاعات، می‌توان درباره ساختار فنی سیستم، تجهیزات مورد نیاز و مراحل اجرای پروژه تصمیم‌گیری کرد.
📞 مشاوره تخصصی: اگر در مرحله انتخاب محل، تعیین ظرفیت یا تهیه نقشه سردخانه هستید، اطلاعات اولیه پروژه را آماده کنید تا نیازهای فنی پیش از شروع خرید و اجرا بررسی شوند.
🛠️ راه‌اندازی، تست و تحویل سردخانه صنعتی؛ چک‌لیست کنترل عملکرد پیش از بهره‌برداری
پس از تکمیل طراحی، اجرای سازه، نصب تجهیزات برودتی، عایق‌کاری، اجرای برق و تکمیل سیستم کنترل، پروژه هنوز آماده بهره‌برداری نهایی نیست. راه‌اندازی سردخانه مرحله‌ای فنی است که در آن عملکرد اجزای مختلف بررسی می‌شود و هماهنگی میان طراحی و اجرای واقعی مشخص خواهد شد. در این مرحله، هرگونه مغایرت میان نقشه، ظرفیت تجهیزات و شرایط محل باید پیش از ورود محصول شناسایی شود.
راه‌اندازی صحیح باعث می‌شود تجهیزات با شرایط طراحی‌شده کار کنند و اپراتور نیز شناخت مناسبی از نحوه استفاده از سیستم داشته باشد. در طراحی سردخانه صنعتی حرفه‌ای، مراحل تست و تحویل از ابتدا در نظر گرفته می‌شوند تا دسترسی به تجهیزات، کنترل‌ها، تابلو برق و مسیرهای سرویس در زمان بهره‌برداری مشکل‌ساز نشود.
👨🔬 نظر کارشناس: راه‌اندازی را نباید صرفاً روشن کردن کمپرسور و رسیدن دمای اتاق به عدد تنظیم‌شده دانست. عملکرد پایدار سیستم، کنترل دما، گردش هوا، ایمنی برق، وضعیت تجهیزات و پاسخ سیستم به شرایط کاری نیز باید بررسی شود.
🔍 بررسی نهایی پیش از روشن کردن تجهیزات
پیش از راه‌اندازی، وضعیت فیزیکی سردخانه باید کنترل شود. درب‌ها باید به‌درستی بسته شوند و درزهای غیرضروری وجود نداشته باشد. سطوح داخلی باید تمیز باشند و مسیر حرکت هوا نباید با چیدمان نامناسب یا تجهیزات اضافی مسدود شود.
در بخش مکانیکی نیز اتصالات، مسیر لوله‌کشی، عایق خطوط، تجهیزات تبرید و محل نصب اواپراتورها بررسی می‌شوند. این کنترل‌ها کمک می‌کنند ایرادات اجرایی قبل از شروع کار مداوم سیستم شناسایی شوند.
| بخش مورد بررسی |
موارد کنترل |
هدف بررسی |
| بدنه و عایق |
اتصالات پانل، درزها و نفوذها |
کاهش تبادل حرارتی |
| درب سردخانه |
بسته‌شدن، لاستیک و یراق‌آلات |
جلوگیری از ورود هوای گرم |
| سیستم تبرید |
کمپرسور، کندانسور و اواپراتور |
آمادگی تجهیزات برای کار |
| برق و کنترل |
تابلو، حفاظت و سنسورها |
ایمنی و کنترل پایدار |
⚙️ تست سیستم تبرید و تجهیزات سرمایشی
در مرحله راه‌اندازی، کمپرسور، کندانسور، اواپراتور و سایر اجزای سیستم برودتی باید هماهنگ با یکدیگر بررسی شوند. صدای غیرعادی، لرزش، وضعیت اتصالات و شرایط عملکرد تجهیزات می‌تواند اطلاعات مهمی درباره کیفیت نصب ارائه دهد.
همچنین مسیر لوله‌های مبرد و عایق‌کاری آنها باید بررسی شود. عایق نامناسب می‌تواند باعث افزایش تبادل حرارتی و ایجاد مشکلات عملکردی شود. محل نصب اواپراتور نیز اهمیت زیادی دارد، زیرا توزیع نامناسب هوا ممکن است بخشی از فضای سردخانه را سردتر از بخش دیگر کند.
⚠️ هشدار: تغییر تنظیمات تجهیزات یا دستکاری مدار تبرید بدون بررسی فنی می‌تواند عملکرد سیستم را مختل کند. تنظیمات اولیه باید بر اساس مشخصات تجهیزات و شرایط واقعی پروژه انجام شود.
🌡️ کنترل دما و یکنواختی سرمایش
رسیدن یک نقطه از سردخانه به دمای هدف به‌تنهایی معیار کافی برای تحویل سیستم نیست. محل قرارگیری سنسورها، مسیر حرکت هوا، فاصله محصولات از اواپراتور و نحوه چیدمان بار می‌تواند روی دمای نقاط مختلف اثر بگذارد.
برای همین، پیش از ورود حجم اصلی محصول، عملکرد سیستم در شرایط کنترل‌شده بررسی می‌شود. در صورت مشاهده اختلاف دمای قابل توجه، باید علت آن در طراحی گردش هوا، محل تجهیزات، عایق‌کاری یا نحوه چیدمان بررسی شود.
| پارامتر |
روش کنترل |
اهمیت |
| دمای فضای داخلی |
بررسی نقاط مختلف اتاق |
کنترل یکنواختی سرمایش |
| عملکرد سنسور |
مقایسه قرائت کنترلر با اندازه‌گیری مرجع |
دقت کنترل دما |
| گردش هوا |
بررسی مسیر جریان هوا |
کاهش نقاط گرم و سرد |
| پایداری دما |
کنترل عملکرد در دوره کاری |
اطمینان از عملکرد مداوم |
🔌 تست تابلو برق، کنترلر و سیستم‌های حفاظتی
تابلو برق سردخانه باید در کنار تجهیزات برودتی بررسی شود. عملکرد کنترلر دما، سنسورها، حفاظت‌های الکتریکی، کنتاکتورها و تجهیزات هشدار باید پیش از تحویل آزمایش شود. این بررسی فقط برای عملکرد سیستم نیست و نقش مهمی در کاهش ریسک آسیب به تجهیزات دارد.
سیستم هشدار نیز باید متناسب با کاربری سردخانه تعریف شود. هشدار افزایش دما، اختلال در برخی تجهیزات و شرایط غیرعادی می‌تواند به اپراتور فرصت واکنش سریع بدهد. نوع و سطح هشدار به ساختار پروژه و تجهیزات نصب‌شده بستگی دارد.
🚪 تست درب‌ها و شرایط بهره‌برداری واقعی
درب سردخانه یکی از نقاط مهم در زمان استفاده روزمره است. باز و بسته شدن مکرر، ورود کارکنان، جابه‌جایی محصول و استفاده از تجهیزات حمل بار می‌تواند روی شرایط داخلی اثر بگذارد. بنابراین طراحی باید با الگوی واقعی بهره‌برداری هماهنگ باشد.
در زمان تحویل، عملکرد درب‌ها، وضعیت لاستیک‌ها، قفل، لولا و تجهیزات جانبی بررسی می‌شود. در پروژه‌هایی که رفت‌وآمد زیاد است، انتخاب نوع درب و پیش‌بینی تجهیزات مناسب باید از مرحله طراحی انجام شده باشد.
📦 چک‌لیست تحویل سردخانه به بهره‌بردار
تحویل پروژه زمانی قابل اتکاتر است که اطلاعات فنی، دستورالعمل‌های بهره‌برداری و وضعیت تجهیزات به‌صورت منظم در اختیار بهره‌بردار قرار گیرد. اپراتور باید بداند سیستم چگونه کار می‌کند و در شرایط غیرعادی چه اقدامی انجام دهد.
| مورد تحویل |
وضعیت مطلوب |
| نقشه‌ها و مدارک |
مدارک اجرایی و مشخصات تجهیزات موجود باشد |
| تنظیمات کنترل |
پارامترهای اصلی ثبت و به بهره‌بردار اعلام شود |
| آموزش اپراتور |
نحوه استفاده و واکنش به هشدارها توضیح داده شود |
| برنامه سرویس |
موارد اصلی نگهداری مشخص شود |
| تست نهایی |
عملکرد سیستم در شرایط مورد انتظار بررسی شود |
⭐ توصیه حرفه‌ای: پیش از تحویل نهایی، بهتر است تمام موارد مهم از جمله وضعیت تجهیزات، تنظیمات کنترل، نقشه‌ها، مدارک فنی و دستورالعمل‌های بهره‌برداری ثبت شوند. این مستندات در زمان سرویس و عیب‌یابی آینده ارزش زیادی دارند.
🏭 نقش طراحی مهندسی در راه‌اندازی موفق سردخانه
کیفیت راه‌اندازی تا حد زیادی به کیفیت طراحی اولیه وابسته است. اگر ظرفیت واقعی، دمای کاری، نوع محصول، نحوه بارگیری، مسیرهای دسترسی و شرایط محیطی از ابتدا در نظر گرفته شده باشند، مرحله اجرا و تست نیز با ابهام کمتری انجام می‌شود.
در پروژه‌های حرفه‌ای، طراحی، تأمین تجهیزات، اجرا و راه‌اندازی به‌صورت زنجیره‌ای دیده می‌شوند. الکتروبهمن انجماد با ارائه خدمات مشاوره، طراحی، نظارت فنی، اجرا، نصب و راه‌اندازی، تعمیرات و نگهداری سردخانه می‌تواند مراحل پروژه را بر اساس نیاز واقعی کارفرما هماهنگ کند.
اگر برای پروژه خود به بررسی ظرفیت، نوع سیستم تبرید، چیدمان تجهیزات یا مسیر اجرای سردخانه نیاز دارید، می‌توانید پیش از شروع اجرا با کارشناسان مجموعه مشورت کنید. بررسی نیاز پروژه در ابتدای مسیر، از بسیاری از اصلاحات پرهزینه در مراحل بعد جلوگیری می‌کند.
📞 تماس با الکتروبهمن انجماد: 09156152857
🔧 نگهداری و سرویس دوره‌ای سردخانه صنعتی؛ برنامه پیشگیرانه برای کاهش خرابی و هزینه
پایان اجرای سردخانه، شروع مرحله مهم بهره‌برداری و نگهداری است. حتی بهترین تجهیزات نیز بدون سرویس منظم، کنترل صحیح و رسیدگی به ایرادات کوچک نمی‌توانند عملکرد مطلوب خود را برای مدت طولانی حفظ کنند. نگهداری پیشگیرانه کمک می‌کند مشکلات قبل از تبدیل شدن به خرابی جدی شناسایی شوند و توقف ناگهانی سردخانه کاهش پیدا کند.
در طراحی سردخانه صنعتی حرفه‌ای، موضوع تعمیر و نگهداری باید از همان ابتدای پروژه در نظر گرفته شود. دسترسی مناسب به کمپرسور، کندانسور، اواپراتور، تابلو برق، سنسورها و مسیرهای لوله‌کشی باعث می‌شود عملیات سرویس با سرعت و ایمنی بیشتری انجام شود. طراحی نامناسب دسترسی می‌تواند هزینه تعمیرات آینده را افزایش دهد.
👨🔬 نظر کارشناس: نگهداری پیشگیرانه فقط به تمیز کردن تجهیزات محدود نیست. بررسی عملکرد سیستم، کنترل دما، وضعیت عایق، برق، تجهیزات مکانیکی، درب‌ها و شرایط گردش هوا باید در برنامه سرویس قرار گیرد.
🧊 چرا سرویس دوره‌ای سردخانه اهمیت دارد؟
سیستم برودتی در طول بهره‌برداری به‌صورت مداوم با بار حرارتی، تغییرات محیطی و دفعات باز شدن درب مواجه است. گردوغبار روی بخش‌های بیرونی تجهیزات، تغییر شرایط کاری، فرسودگی برخی قطعات و اختلال در تنظیمات کنترل می‌توانند به‌تدریج عملکرد سیستم را تحت تأثیر قرار دهند.
رسیدگی به این موارد در مراحل اولیه معمولاً ساده‌تر از زمانی است که خرابی به توقف کامل سیستم یا آسیب به محصول منجر شده باشد. به همین دلیل، برنامه سرویس باید متناسب با نوع سردخانه، ساعات کار، نوع محصول و شرایط محیطی تنظیم شود.
| بخش |
مورد کنترل |
هدف |
| کمپرسور |
وضعیت عملکرد و نشانه‌های غیرعادی |
پیشگیری از خرابی سیستم تبرید |
| کندانسور |
تمیزی و شرایط دفع حرارت |
حفظ عملکرد مناسب سیستم |
| اواپراتور |
فن، کویل و مسیر جریان هوا |
توزیع مناسب سرمایش |
| تابلو برق |
اتصالات و تجهیزات حفاظتی |
افزایش ایمنی و پایداری |
| بدنه و درب |
درزها، لاستیک و وضعیت عایق |
کاهش ورود گرما و اتلاف انرژی |
⚙️ سرویس کمپرسور و تجهیزات تبرید
کمپرسور یکی از اصلی‌ترین اجزای سیستم تبرید است و عملکرد آن باید در برنامه نگهداری قرار گیرد. تغییرات غیرعادی در صدا، لرزش یا شرایط کاری می‌تواند نشانه‌ای از وجود مشکل باشد. تشخیص علت چنین نشانه‌هایی باید توسط فرد متخصص انجام شود تا از آسیب بیشتر جلوگیری شود.
کندانسور نیز نیازمند توجه مداوم است. شرایط نامناسب دفع حرارت می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد. محل نصب، میزان آلودگی محیط، وضعیت جریان هوا و طراحی مسیر دسترسی باید در زمان طراحی و بهره‌برداری مورد توجه قرار گیرند.
⚠️ هشدار: انجام تعمیرات تخصصی مدار تبرید بدون ابزار و دانش فنی مناسب می‌تواند به تجهیزات آسیب بزند و خطرات ایمنی ایجاد کند. عملیات تخصصی باید توسط نیروی فنی واجد شرایط انجام شود.
🌬️ نگهداری اواپراتور و گردش هوا
اواپراتور نقش مستقیمی در انتقال سرمایش به فضای سردخانه دارد. وضعیت فن‌ها، کویل، مسیر خروج و ورود هوا و شرایط نصب آن باید به‌صورت دوره‌ای بررسی شود. وجود مانع در مسیر هوا یا چیدمان نادرست محصول می‌تواند باعث ایجاد اختلاف دما در نقاط مختلف اتاق شود.
در سردخانه‌هایی که رطوبت محیط یا نوع محصول اهمیت بالایی دارد، کنترل شرایط اواپراتور اهمیت بیشتری پیدا می‌کند. تنظیمات و برنامه سرویس باید با نوع کاربری هماهنگ باشد و نمی‌توان برای همه سردخانه‌ها یک برنامه یکسان در نظر گرفت.
🔌 کنترل برق، تابلو و تجهیزات هشدار
سیستم برق و کنترل باید هم‌زمان با تجهیزات برودتی بررسی شود. اتصالات، تجهیزات حفاظتی، سنسورها، کنترلر دما و سیستم‌های هشدار از بخش‌هایی هستند که عملکرد آنها مستقیماً بر ایمنی و پایداری سردخانه اثر دارد.
ثبت خطاهای تکرارشونده نیز اهمیت زیادی دارد. اگر یک هشدار یا ایراد در فواصل مختلف تکرار شود، صرفاً حذف کردن هشدار راهکار مناسبی نیست. علت اصلی باید شناسایی شود تا مشکل به خرابی جدی‌تر تبدیل نشود.
🚪 بررسی درب، عایق و پوسته سردخانه
درب سردخانه در زمان بهره‌برداری یکی از نقاط پرتکرار ورود و خروج است. خرابی لاستیک، بسته نشدن کامل درب یا آسیب به اجزای آن می‌تواند تبادل حرارتی را افزایش دهد. بنابراین وضعیت درب باید در برنامه بازدیدهای دوره‌ای قرار داشته باشد.
پانل‌ها، اتصالات، محل عبور لوله‌ها و کابل‌ها نیز باید بررسی شوند. هرگونه آسیب یا نفوذ ایجادشده در بدنه می‌تواند عملکرد عایق را کاهش دهد. رسیدگی زودهنگام به این موارد از گسترش آسیب جلوگیری می‌کند.
📊 برنامه پیشنهادی کنترل و نگهداری
فواصل سرویس باید بر اساس نوع تجهیزات و شرایط واقعی پروژه تعیین شوند. با این حال، می‌توان یک چارچوب کلی برای کنترل‌های روزانه، دوره‌ای و تخصصی در نظر گرفت. این برنامه پس از شناخت تجهیزات نصب‌شده باید توسط تیم فنی پروژه تکمیل شود.
| دوره کنترل |
موارد پیشنهادی |
مسئول اجرا |
| روزانه |
دمای ثبت‌شده، هشدارها و وضعیت ظاهری |
اپراتور |
| دوره‌ای |
درب، عایق، تجهیزات داخلی و گردش هوا |
اپراتور و تیم فنی |
| تخصصی |
تجهیزات تبرید، برق و کنترل |
تکنسین متخصص |
| پس از ایراد |
عیب‌یابی و ثبت علت خرابی |
تیم فنی |
📋 چک‌لیست عیب‌یابی اولیه سردخانه صنعتی
وقتی دمای سردخانه به مقدار مورد انتظار نمی‌رسد، نباید بدون بررسی علت، تنظیمات تجهیزات تغییر کند. ابتدا باید شرایط محیط، وضعیت درب، چیدمان محصول، گردش هوا، عملکرد تجهیزات و اطلاعات کنترلر بررسی شود. این رویکرد از تصمیم‌های عجولانه جلوگیری می‌کند.
- بررسی دمای نمایش‌داده‌شده توسط کنترلر
- کنترل وضعیت باز ماندن یا نشتی درب
- بررسی مسیر گردش هوا و چیدمان محصول
- بررسی وضعیت ظاهری اواپراتور و فن‌ها
- بررسی وضعیت کندانسور و شرایط دفع حرارت
- بررسی هشدارها و خطاهای ثبت‌شده در کنترلر
- بررسی عملکرد برق و تجهیزات حفاظتی
- ارجاع ایرادات تخصصی به تکنسین مربوطه
⭐ توصیه حرفه‌ای: یک دفترچه یا فایل ثبت سرویس برای سردخانه ایجاد کنید. تاریخ بازدید، ایراد مشاهده‌شده، اقدام انجام‌شده و وضعیت نهایی تجهیزات را ثبت کنید. این سابقه در عیب‌یابی‌های آینده و برنامه‌ریزی تعمیرات بسیار کاربردی است.
💰 نگهداری پیشگیرانه و کنترل هزینه‌های بهره‌برداری
هزینه نگهداری باید بخشی از بودجه بهره‌برداری سردخانه محسوب شود. تمرکز صرف بر هزینه اولیه ساخت ممکن است در آینده هزینه‌های بیشتری ایجاد کند؛ زیرا دسترسی دشوار، انتخاب نادرست تجهیزات یا طراحی نامتناسب می‌تواند سرویس و تعمیرات را پیچیده‌تر کند.
به همین دلیل، هنگام طراحی سردخانه صنعتی باید علاوه بر هزینه ساخت، هزینه‌های مربوط به سرویس، تعمیر، قطعات مصرفی، دسترسی به تجهیزات و شرایط بهره‌برداری نیز بررسی شوند. طراحی اقتصادی الزاماً ارزان‌ترین طراحی نیست؛ طراحی اقتصادی طرحی است که بین سرمایه‌گذاری اولیه، عملکرد، قابلیت نگهداری و نیاز واقعی پروژه تعادل ایجاد کند.
🏆 چک‌لیست نهایی برای انتخاب مجری طراحی و اجرای سردخانه
انتخاب مجری پروژه باید بر اساس توانایی واقعی در تحلیل نیاز، طراحی، تأمین تجهیزات، اجرا و پشتیبانی انجام شود. پروژه سردخانه مجموعه‌ای از اجزای وابسته به یکدیگر است و ضعف در یک بخش می‌تواند عملکرد بخش‌های دیگر را تحت تأثیر قرار دهد.
| معیار انتخاب |
سؤال مهم کارفرما |
| نیازسنجی |
آیا نوع محصول و الگوی بهره‌برداری بررسی می‌شود؟ |
| طراحی |
آیا ظرفیت و بار برودتی پیش از انتخاب تجهیزات محاسبه می‌شود؟ |
| اجرا |
آیا اجرای مکانیکی، برق و عایق‌کاری هماهنگ انجام می‌شود؟ |
| راه‌اندازی |
آیا عملکرد تجهیزات پیش از تحویل تست می‌شود؟ |
| پشتیبانی |
آیا خدمات تعمیر و نگهداری پس از اجرا ارائه می‌شود؟ |
📦 خدمات الکتروبهمن انجماد برای پروژه‌های سردخانه
الکتروبهمن انجماد در زمینه مشاوره، طراحی، نظارت فنی، اجرا، ساخت، نصب و راه‌اندازی تجهیزات و تأسیسات برودتی فعالیت می‌کند. خدمات مجموعه می‌تواند برای سردخانه‌های ثابت و متحرک، سردخانه‌های اتمسفری و دیگر پروژه‌های مرتبط با نگهداری و انجماد محصولات بر اساس نیاز پروژه برنامه‌ریزی شود.
در یک پروژه اصولی، ابتدا نیاز کارفرما بررسی می‌شود و سپس ظرفیت، دمای کاری، نوع محصول، چیدمان، تجهیزات برودتی، برق و کنترل، عایق‌کاری و الزامات بهره‌برداری در کنار یکدیگر قرار می‌گیرند. چنین رویکردی کمک می‌کند تصمیم‌های فنی پیش از اجرا مشخص شوند و پروژه با انسجام بیشتری پیش برود.
💡 نکته: برای برآورد دقیق پروژه، اطلاعاتی مانند نوع محصول، ظرفیت موردنیاز، دمای نگهداری، ابعاد فضای موجود، شرایط اقلیمی محل و الگوی ورود و خروج محصول اهمیت دارند. هرچه اطلاعات اولیه کامل‌تر باشد، طراحی و برآورد نیز دقیق‌تر انجام می‌شود.
📞 برای مشاوره درباره طراحی، ساخت، اجرا و نگهداری سردخانه صنعتی با الکتروبهمن انجماد تماس بگیرید: 09156152857
❓ سوالات متداول درباره طراحی سردخانه صنعتی؛ پاسخ به مهم‌ترین پرسش‌های کارفرمایان
پیش از اجرای یک پروژه سردخانه صنعتی، کارفرما معمولاً درباره ظرفیت، تجهیزات، دمای نگهداری، هزینه، ابعاد، عایق‌کاری و نحوه بهره‌برداری پرسش‌های مختلفی دارد. پاسخ دقیق به این پرسش‌ها کمک می‌کند تصمیم‌گیری بر اساس نیاز واقعی پروژه انجام شود و از انتخاب‌های نادرست در مراحل طراحی و اجرا جلوگیری شود.
در این بخش، مهم‌ترین پرسش‌های مرتبط با طراحی سردخانه صنعتی را بررسی می‌کنیم. البته شرایط هر پروژه متفاوت است و برای انتخاب نهایی تجهیزات و تعیین ظرفیت، باید اطلاعات فنی محل، نوع محصول و شیوه بهره‌برداری به‌صورت اختصاصی بررسی شود.
💡 نکته: پاسخ‌های این بخش برای آشنایی اولیه ارائه شده‌اند. ظرفیت تجهیزات، ابعاد اتاق، بار برودتی و مشخصات سیستم باید بر اساس اطلاعات واقعی هر پروژه تعیین شوند.
❄️ ۱. طراحی سردخانه صنعتی از کجا شروع می‌شود؟
طراحی باید با نیازسنجی آغاز شود. نوع محصول، مقدار محصول، دمای نگهداری، مدت ذخیره‌سازی، تعداد دفعات ورود و خروج، شرایط اقلیمی محل و فضای موجود از مهم‌ترین اطلاعات اولیه هستند. پس از جمع‌آوری این اطلاعات، ظرفیت، ابعاد و سیستم برودتی متناسب با پروژه تعیین می‌شود.
📊 ۲. ظرفیت سردخانه صنعتی چگونه تعیین می‌شود؟
ظرفیت فقط بر اساس متراژ اتاق مشخص نمی‌شود. مقدار و نوع محصول، نحوه چیدمان، ارتفاع مفید، فاصله بین کالاها، تجهیزات حمل بار و فضای موردنیاز برای تردد نیز اهمیت دارند. به همین دلیل ممکن است دو سردخانه با مساحت مشابه، ظرفیت ذخیره‌سازی متفاوتی داشته باشند.
🌡️ ۳. دمای سردخانه بر چه اساسی انتخاب می‌شود؟
دمای کاری باید با نوع محصول و هدف نگهداری هماهنگ باشد. محصولات تازه، منجمد، پروتئینی، میوه و سبزیجات یا محصولاتی که به انجماد سریع نیاز دارند، شرایط یکسانی ندارند. بنابراین ابتدا مشخصات محصول تعیین می‌شود و سپس سیستم سرمایش بر اساس شرایط موردنیاز طراحی می‌شود.
⚙️ ۴. آیا می‌توان تجهیزات سردخانه را قبل از طراحی خریداری کرد؟
بهتر است تجهیزات اصلی پس از محاسبات فنی و مشخص شدن بار برودتی انتخاب شوند. خرید زودهنگام کمپرسور، اواپراتور یا کندانسور بدون شناخت دقیق پروژه ممکن است باعث انتخاب ظرفیت نامناسب شود. طراحی مهندسی کمک می‌کند تجهیزات با نیاز واقعی سیستم هماهنگ باشند.
🧊 ۵. بار برودتی سردخانه صنعتی چیست؟
بار برودتی مقدار سرمای موردنیاز سیستم برای حفظ شرایط تعیین‌شده است. این بار از عوامل مختلفی مانند ورود گرما از محیط، محصول ورودی، باز شدن درب، روشنایی، تجهیزات داخلی، افراد و شرایط اقلیمی تأثیر می‌گیرد. محاسبه درست آن یکی از پایه‌های انتخاب تجهیزات تبرید است.
🏭 ۶. آیا نوع محصول روی طراحی سردخانه تأثیر دارد؟
بله. نوع محصول می‌تواند روی دما، رطوبت، سرعت گردش هوا، نحوه چیدمان، ظرفیت سرمایش و حتی نوع تجهیزات اثر بگذارد. برای نمونه، نیاز یک سردخانه نگهداری محصول تازه با یک فضای انجماد سریع یکسان نیست. طراحی باید بر اساس فرآیند واقعی نگهداری یا انجماد انجام شود.
🧱 ۷. در طراحی سردخانه صنعتی چه نوع عایقی اهمیت دارد؟
عایق باید با دمای کاری، شرایط محیطی، ساختار سردخانه و الزامات بهره‌برداری متناسب باشد. ساندویچ پانل و جزئیات اتصال آن، درزها، محل عبور تأسیسات و کیفیت اجرای اتصالات همگی بر عملکرد حرارتی پوسته اثر دارند. انتخاب عایق بدون توجه به شرایط واقعی پروژه تصمیم کاملی نیست.
🚪 ۸. درب سردخانه چه تأثیری بر عملکرد سیستم دارد؟
درب یکی از نقاطی است که در زمان بهره‌برداری می‌تواند تبادل هوا و گرما را افزایش دهد. نوع درب باید با میزان رفت‌وآمد، ابعاد محصول، تجهیزات حمل و دمای فضای داخلی هماهنگ شود. کیفیت لاستیک، یراق‌آلات و بسته شدن صحیح درب نیز اهمیت دارد.
🌬️ ۹. چرا گردش هوا در طراحی سردخانه اهمیت دارد؟
سرمایش زمانی عملکرد مطلوبی دارد که هوا به شکل مناسب در فضای سردخانه توزیع شود. محل نصب اواپراتور، فاصله محصول از تجهیزات، ارتفاع چیدمان و مسیر جریان هوا روی یکنواختی دما اثر دارند. چیدمان نامناسب می‌تواند باعث ایجاد نقاط گرم و سرد شود.
🔌 ۱۰. آیا طراحی برق باید هم‌زمان با طراحی سیستم تبرید انجام شود؟
بله. تجهیزات برودتی دارای نیازهای الکتریکی مشخصی هستند و تابلو برق، تجهیزات حفاظتی، کنترلرها و سنسورها باید با سیستم سرمایش هماهنگ باشند. طراحی جداگانه این بخش‌ها می‌تواند باعث ایجاد مغایرت میان تجهیزات و مدار کنترل شود.
💰 ۱۱. هزینه طراحی و اجرای سردخانه صنعتی به چه عواملی بستگی دارد؟
هزینه به عوامل متعددی وابسته است؛ از جمله ابعاد و ظرفیت سردخانه، دمای کاری، نوع سیستم تبرید، تجهیزات انتخابی، نوع عایق و پانل، تجهیزات برق و کنترل، شرایط محل اجرا و الزامات خاص پروژه. به همین دلیل اعلام یک قیمت ثابت بدون بررسی مشخصات پروژه قابل اتکا نیست.
📦 ۱۲. آیا سردخانه چنددمایی برای همه پروژه‌ها مناسب است؟
سردخانه چنددمایی زمانی کاربرد دارد که مجموعه به فضاهایی با شرایط نگهداری متفاوت نیاز داشته باشد. این ساختار می‌تواند امکان مدیریت چند گروه محصول را فراهم کند، اما طراحی آن به تفکیک صحیح فضاها، سیستم کنترل و تجهیزات مناسب نیاز دارد.
🛠️ ۱۳. راه‌اندازی سردخانه پس از پایان نصب چگونه انجام می‌شود؟
پس از نصب، عملکرد تجهیزات تبرید، تابلو برق، کنترلرها، سنسورها، اواپراتورها، کندانسورها، درب‌ها و شرایط داخلی بررسی می‌شود. دمای فضای سردخانه نیز باید کنترل شود تا مشخص شود سیستم مطابق طراحی عمل می‌کند. پس از رفع ایرادات احتمالی، پروژه برای بهره‌برداری آماده خواهد شد.
🔧 ۱۴. سرویس دوره‌ای سردخانه صنعتی ضروری است؟
بله. سرویس دوره‌ای به شناسایی مشکلات پیش از تبدیل شدن آنها به خرابی جدی کمک می‌کند. بررسی تجهیزات تبرید، برق و کنترل، وضعیت عایق، درب‌ها و گردش هوا باید متناسب با نوع پروژه در برنامه نگهداری قرار گیرد.
📐 ۱۵. آیا امکان طراحی سردخانه در فضای موجود وجود دارد؟
در بسیاری از پروژه‌ها می‌توان طراحی را بر اساس فضای موجود انجام داد، اما ابتدا باید ابعاد، دسترسی‌ها، ارتفاع، شرایط سازه‌ای، مسیر تأسیسات و نیازهای عملیاتی بررسی شوند. محدودیت فضا ممکن است روی ظرفیت و چیدمان داخلی اثر بگذارد.
🏗️ ۱۶. تفاوت طراحی سردخانه کوچک و صنعتی چیست؟
تفاوت اصلی فقط در اندازه نیست. سردخانه‌های صنعتی معمولاً به ظرفیت بالاتر، تجهیزات متناسب با بار بیشتر، کنترل دقیق‌تر، مسیرهای دسترسی، برق و حفاظت مناسب و برنامه نگهداری منظم نیاز دارند. هرچه مقیاس پروژه افزایش پیدا کند، هماهنگی میان بخش‌های مختلف نیز اهمیت بیشتری پیدا می‌کند.
🌍 ۱۷. شرایط آب‌وهوایی محل چه تأثیری بر طراحی سردخانه دارد؟
دمای محیط روی عملکرد تجهیزات دفع حرارت و میزان بار واردشده به سیستم اثر دارد. به همین دلیل شرایط اقلیمی محل اجرای پروژه باید در محاسبات فنی لحاظ شود. انتخاب تجهیزات بدون توجه به شرایط محیطی می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.
👨🔬 ۱۸. آیا طراحی سردخانه صنعتی باید توسط متخصص انجام شود؟
برای پروژه‌های صنعتی، طراحی تخصصی اهمیت زیادی دارد؛ زیرا ظرفیت، بار برودتی، تجهیزات، برق، کنترل، عایق‌کاری و چیدمان باید با یکدیگر هماهنگ باشند. استفاده از تجربه فنی مناسب می‌تواند از خطاهای پرهزینه در مرحله اجرا و بهره‌برداری جلوگیری کند.
📋 ۱۹. پیش از درخواست طراحی سردخانه چه اطلاعاتی آماده کنیم؟
بهتر است کارفرما اطلاعاتی مانند نوع محصول، مقدار ذخیره‌سازی، دمای موردنیاز، ابعاد فضای موجود، محل پروژه، میزان رفت‌وآمد، روش ورود و خروج محصول و نوع بهره‌برداری را آماده کند. این اطلاعات نقطه شروع مناسبی برای بررسی فنی پروژه هستند.
| اطلاعات موردنیاز |
دلیل اهمیت |
| نوع محصول |
تعیین شرایط نگهداری و سرمایش |
| ظرفیت ذخیره‌سازی |
تعیین ابعاد و ظرفیت عملیاتی |
| دمای موردنیاز |
انتخاب سیستم تبرید |
| محل پروژه |
بررسی شرایط محیطی و اجرایی |
| الگوی ورود و خروج |
طراحی درب و گردش محصول |
⭐ توصیه حرفه‌ای: پیش از دریافت پیشنهاد قیمت، مشخصات فنی پروژه را مکتوب کنید. مقایسه چند پیشنهاد زمانی ارزشمند است که ظرفیت، تجهیزات، سطح خدمات و محدوده اجرای پروژه در آنها مشخص باشد.
📞 برای طراحی سردخانه صنعتی با چه مجموعه‌ای مشورت کنیم؟
انتخاب مجری یا مشاور باید بر اساس توانایی مجموعه در ارائه خدمات فنی و هماهنگ کردن مراحل مختلف پروژه انجام شود. مشاوره اولیه، طراحی، محاسبات، تأمین تجهیزات، اجرا، راه‌اندازی و خدمات پس از اجرا هرکدام بخش مهمی از یک پروژه کامل هستند.
الکتروبهمن انجماد در زمینه مشاوره، طراحی، نظارت فنی، اجرا، ساخت، نصب و راه‌اندازی تأسیسات برودتی، سردخانه‌های ثابت و متحرک و تجهیزات مرتبط فعالیت می‌کند. برای بررسی شرایط پروژه و دریافت مشاوره می‌توانید با مجموعه تماس بگیرید.
📞 تماس با الکتروبهمن انجماد: 09156152857
📚 جمع‌بندی و واژه‌نامه تخصصی طراحی سردخانه صنعتی؛ از ایده تا بهره‌برداری
طراحی سردخانه صنعتی یک فرآیند چندمرحله‌ای است که از شناخت نیاز پروژه شروع می‌شود و تا محاسبات فنی، انتخاب تجهیزات، تهیه نقشه، اجرای عایق‌کاری، نصب سیستم تبرید، برق و کنترل، راه‌اندازی و نگهداری ادامه پیدا می‌کند. هر بخش باید با بخش‌های دیگر هماهنگ باشد تا سردخانه بتواند شرایط موردنیاز محصول را با پایداری مناسب حفظ کند.
در این راهنما، مهم‌ترین موضوعات مرتبط با طراحی، ظرفیت‌سنجی، بار برودتی، انتخاب تجهیزات، گردش هوا، عایق‌کاری، هزینه، ایمنی، راه‌اندازی و سرویس بررسی شد. هدف از این فرآیند، صرفاً ساخت یک فضای سرد نیست؛ بلکه ایجاد سیستمی هماهنگ است که با نوع محصول، ظرفیت ذخیره‌سازی و شیوه بهره‌برداری پروژه تناسب داشته باشد.
🏆 جمع‌بندی تخصصی: یک سردخانه موفق زمانی شکل می‌گیرد که ظرفیت واقعی، دمای کاری، بار برودتی، عایق‌کاری، تجهیزات سرمایشی، برق، کنترل، چیدمان و نیازهای تعمیر و نگهداری از ابتدا در یک طرح منسجم دیده شوند.
📋 مهم‌ترین نکات پیش از شروع پروژه
پیش از آغاز عملیات اجرایی، کارفرما باید نیاز واقعی خود را مشخص کند. نوع محصول، مقدار ذخیره‌سازی، دمای موردنیاز، مدت نگهداری و نحوه ورود و خروج محصول، اطلاعاتی هستند که مستقیماً روی طراحی اثر می‌گذارند.
پس از مشخص شدن نیاز، ظرفیت و ابعاد سردخانه تعیین می‌شوند. سپس بار برودتی محاسبه شده و تجهیزات متناسب با شرایط پروژه انتخاب می‌شوند. در این مرحله، شرایط محیطی و اقلیمی محل نیز باید در محاسبات لحاظ شوند.
| مرحله |
تصمیم اصلی |
خروجی مورد انتظار |
| نیازسنجی |
شناخت محصول و بهره‌برداری |
مشخصات اولیه پروژه |
| ظرفیت‌سنجی |
تعیین حجم و فضای موردنیاز |
ابعاد و ظرفیت مناسب |
| محاسبات برودتی |
تعیین بار سرمایشی |
مبنای انتخاب تجهیزات |
| طراحی مهندسی |
جانمایی و مسیر تأسیسات |
نقشه‌های اجرایی |
| اجرا و نصب |
اجرای اجزای پروژه |
سردخانه آماده راه‌اندازی |
| راه‌اندازی |
تست عملکرد سیستم |
آمادگی برای بهره‌برداری |
| نگهداری |
سرویس و کنترل دوره‌ای |
عملکرد پایدارتر سیستم |
💎 اشتباهاتی که در پروژه سردخانه باید از آنها جلوگیری کرد
یکی از اشتباهات رایج، انتخاب تجهیزات قبل از مشخص شدن نیاز واقعی پروژه است. در چنین شرایطی ممکن است ظرفیت تجهیزات با بار واقعی سردخانه هماهنگ نباشد. انتخاب صرفاً بر اساس قیمت نیز می‌تواند کیفیت و هزینه‌های بهره‌برداری آینده را تحت تأثیر قرار دهد.
اشتباه دیگر، نادیده گرفتن مسیرهای دسترسی و تعمیرات در زمان طراحی است. تجهیزات باید به شکلی نصب شوند که سرویس آنها امکان‌پذیر باشد. همچنین محل قرارگیری اواپراتورها، کندانسورها، تابلو برق و مسیرهای لوله‌کشی باید از ابتدا در نقشه مشخص شود.
کم‌توجهی به عایق‌کاری و درزهای اجرایی نیز می‌تواند عملکرد سردخانه را کاهش دهد. حتی اگر تجهیزات سرمایشی مناسب انتخاب شده باشند، ضعف در پوسته سردخانه می‌تواند بار حرارتی غیرضروری ایجاد کند.
⚠️ هشدار: قیمت پایین‌تر یک پیشنهاد به‌تنهایی معیار مناسبی برای انتخاب سیستم سردخانه نیست. مشخصات فنی، ظرفیت واقعی، کیفیت تجهیزات، نحوه اجرا، خدمات راه‌اندازی و پشتیبانی نیز باید در مقایسه پیشنهادها بررسی شوند.
🛒 چک‌لیست نهایی کارفرما برای سفارش طراحی سردخانه
- نوع و مشخصات محصول را تعیین کنید
- ظرفیت موردنیاز و میزان ذخیره‌سازی را مشخص کنید
- دمای موردنیاز برای نگهداری یا انجماد را اعلام کنید
- ابعاد و شرایط محل اجرای پروژه را بررسی کنید
- نحوه ورود و خروج محصول را مشخص کنید
- تعداد و نوع دفعات باز شدن درب را در نظر بگیرید
- شرایط اقلیمی محل پروژه را در اختیار طراح قرار دهید
- برآورد بار برودتی را پیش از انتخاب تجهیزات انجام دهید
- نقشه‌های اجرایی و مسیر تأسیسات را بررسی کنید
- شرایط راه‌اندازی و خدمات پس از اجرا را مشخص کنید
- برنامه نگهداری و سرویس دوره‌ای را از ابتدا در نظر بگیرید
📖 واژه‌نامه تخصصی سردخانه صنعتی
آشنایی با اصطلاحات اصلی باعث می‌شود کارفرما هنگام دریافت پیشنهاد فنی یا بررسی نقشه‌ها، درک دقیق‌تری از اجزای پروژه داشته باشد. در ادامه، تعدادی از مهم‌ترین اصطلاحات کاربردی آورده شده است.
| اصطلاح |
تعریف ساده |
| بار برودتی |
میزان سرمای موردنیاز برای حفظ شرایط طراحی‌شده |
| کمپرسور |
یکی از اجزای اصلی مدار تبرید برای فشرده‌سازی مبرد |
| کندانسور |
بخشی از سیستم که در آن گرمای مبرد به محیط دفع می‌شود |
| اواپراتور |
مبدلی که وظیفه دریافت گرما از فضای سردخانه را بر عهده دارد |
| مبرد |
سیالی که در چرخه تبرید برای انتقال حرارت استفاده می‌شود |
| ساندویچ پانل |
پنل عایق مورد استفاده برای ساخت دیواره، سقف و گاهی کف سردخانه |
| کنترلر دما |
تجهیزی برای پایش و کنترل دمای فضای سردخانه |
| اواپراتور فن‌دار |
اواپراتوری که با کمک فن، گردش هوای سرد را در فضا انجام می‌دهد |
| اتاقک پیش‌سرد |
فضایی برای کاهش دمای اولیه محصول پیش از ورود به شرایط نگهداری |
| انجماد سریع |
فرآیندی برای کاهش سریع دمای محصول تا رسیدن به شرایط انجماد موردنظر |
| سردخانه ثابت |
سردخانه‌ای که در یک محل مشخص احداث و بهره‌برداری می‌شود |
| سردخانه متحرک |
سیستمی که برای امکان جابه‌جایی یا استفاده در موقعیت‌های مختلف طراحی می‌شود |
| چیلر |
دستگاه تولیدکننده آب یا سیال سرد برای کاربردهای مشخص برودتی و تهویه‌ای |
| تابلو کنترل |
مجموعه تجهیزات برق و کنترل برای مدیریت عملکرد سیستم |
| بار حرارتی محصول |
حرارتی که به دلیل دمای محصول و شرایط ورود آن باید توسط سیستم دفع شود |
🏭 چرا طراحی یکپارچه برای پروژه سردخانه اهمیت دارد؟
طراحی سردخانه نباید به انتخاب یک کمپرسور یا تعیین ابعاد اتاق محدود شود. سیستم واقعی مجموعه‌ای از اجزای مرتبط است که باید در کنار هم کار کنند. اگر ظرفیت اتاق با تجهیزات هماهنگ نباشد، اگر گردش هوا درست طراحی نشود یا اگر مسیر دسترسی برای تعمیرات نادیده گرفته شود، مشکلات در زمان بهره‌برداری ظاهر خواهند شد.
طراحی یکپارچه باعث می‌شود تصمیم‌های معماری، مکانیکی، برقی و کنترلی با یکدیگر هماهنگ شوند. این رویکرد همچنین امکان برنامه‌ریزی بهتر برای توسعه احتمالی، سرویس تجهیزات و مدیریت هزینه‌های پروژه را فراهم می‌کند.
⭐ توصیه حرفه‌ای: اگر هنوز در مرحله تصمیم‌گیری هستید، ابتدا مشخصات محصول و ظرفیت موردنیاز را تعیین کنید و سپس سراغ انتخاب تجهیزات بروید. این ترتیب تصمیم‌گیری، پایه مناسب‌تری برای یک پروژه فنی و اقتصادی ایجاد می‌کند.
📞 مشاوره طراحی و اجرای سردخانه صنعتی
الکتروبهمن انجماد به‌عنوان مشاور، طراح و مجری پروژه‌های برودتی، خدمات مشاوره، طراحی، نظارت فنی، اجرا، ساخت، نصب و راه‌اندازی تجهیزات را ارائه می‌دهد. خدمات مجموعه شامل سردخانه‌های ثابت و متحرک، سردخانه‌های اتمسفری، تأسیسات برودتی، تعمیرات و نگهداری و تجهیزات مرتبط با سرمایش است.
برای شروع یک پروژه جدید یا بررسی و اصلاح یک سیستم موجود، ارائه اطلاعاتی مانند نوع محصول، ظرفیت موردنیاز، دمای کاری و محل اجرا می‌تواند به کارشناسان کمک کند تا نیاز پروژه را دقیق‌تر بررسی کنند.
📞 برای مشاوره طراحی سردخانه صنعتی با الکتروبهمن انجماد تماس بگیرید: 09156152857
مقالات مرتبط با طراحی سردخانه صنعتی
