اجرای سردخانه صنعتی؛ راهنمای جامع طراحی، ساخت، نصب و راهاندازی سردخانه در سال ۱۴۰۵
اجرای سردخانه صنعتی زمانی موفق خواهد بود که تمام مراحل پروژه از بررسی نیازها تا طراحی، انتخاب تجهیزات، ساخت، نصب، راهاندازی و کنترل نهایی بهصورت یکپارچه انجام شود. یک سردخانه استاندارد باید بتواند دمای موردنیاز محصول را بهصورت پایدار حفظ کند، مصرف انرژی منطقی داشته باشد و در شرایط کاری مختلف عملکرد قابل اعتمادی ارائه دهد. به همین دلیل، انتخاب تجهیزات بدون محاسبات فنی و طراحی اصولی میتواند هزینههای پروژه را افزایش دهد.
در این راهنما، مراحل اجرای سردخانه صنعتی را از نقطه شروع پروژه تا بهرهبرداری بررسی میکنیم. نوع محصول، ظرفیت موردنیاز، دمای نگهداری، شرایط محل، نوع عایق، تجهیزات برودتی، سیستم برق و کنترل و الزامات نگهداری، همگی در طراحی نهایی نقش دارند. هدف این است که پیش از شروع ساخت، تصویر روشنی از فرآیند اجرا و عوامل مؤثر بر عملکرد سردخانه داشته باشید.
🏭 راهنمای تخصصی الکتروبهمن انجماد: طراحی سردخانه باید پیش از خرید تجهیزات انجام شود. تعیین ظرفیت واقعی، بار برودتی، شرایط محصول و نحوه بهرهبرداری، پایه انتخاب تجهیزات مناسب است.
فهرست مطالب
اجرای سردخانه صنعتی چیست و از کجا شروع میشود؟
اجرای سردخانه صنعتی مجموعهای از عملیات مهندسی و اجرایی است که با هدف ایجاد یک فضای کنترلشده برای نگهداری، پیشسرد کردن یا انجماد محصولات انجام میشود. این فرآیند فقط به نصب کمپرسور و اواپراتور محدود نیست. سازه، عایق، درب، کف، مدار تبرید، برق، کنترل و نحوه چیدمان کالا باید در کنار یکدیگر طراحی و اجرا شوند.
نقطه شروع پروژه، خرید تجهیزات نیست. ابتدا باید مشخص شود سردخانه برای چه محصولی ساخته میشود، چه مقدار کالا در آن قرار میگیرد و محصول با چه شرایطی وارد و خارج میشود. این اطلاعات روی ابعاد اتاق، ظرفیت برودتی، نوع تجهیزات و حتی شکل بهرهبرداری اثر میگذارند.
تعیین هدف سردخانه قبل از شروع اجرا
هر سردخانه صنعتی یک کاربرد مشخص دارد. برای مثال، نگهداری میوه تازه معمولاً به شرایط متفاوتی نسبت به نگهداری گوشت منجمد نیاز دارد. برخی محصولات به کنترل رطوبت و گردش مناسب هوا حساس هستند و برخی دیگر به دمای پایین و پایدار نیاز دارند.
| هدف پروژه |
عامل مهم در طراحی |
نمونه کاربرد |
| نگهداری بالای صفر |
کنترل دما و رطوبت |
میوه، سبزی و برخی محصولات تازه |
| نگهداری زیر صفر |
حفظ دمای پایین و پایدار |
مواد غذایی منجمد |
| انجماد |
ظرفیت سرمایش و سرعت کاهش دما |
محصولات تازه برای تبدیل به منجمد |
| پیشسرد کردن |
کاهش سریع دمای اولیه محصول |
محصولات کشاورزی و غذایی |
| نگهداری اتمسفری |
کنترل شرایط هوای داخل |
برخی محصولات کشاورزی حساس |
بررسی نوع محصول و شرایط نگهداری
نوع محصول یکی از مهمترین اطلاعات برای طراحی سردخانه است. دمای مناسب، میزان رطوبت، حساسیت محصول به افت دما، میزان ورود کالا و مدت نگهداری باید از ابتدا مشخص شود.
همچنین باید مشخص شود محصول با چه دمایی وارد سردخانه میشود. محصولی که از محیط گرم وارد اتاق نگهداری میشود، بار حرارتی بیشتری نسبت به محصولی دارد که پیشسرد شده است. بنابراین ظرفیت سیستم برودتی را نمیتوان تنها با حجم اتاق تعیین کرد.
💡 نکته: حجم اتاق یکی از پارامترهای طراحی است، اما بهتنهایی ظرفیت سیستم سرمایشی را مشخص نمیکند. مقدار محصول ورودی، دمای اولیه کالا، شرایط محیط و تعداد دفعات باز شدن درب نیز باید بررسی شوند.
انتخاب بین سردخانه بالای صفر و زیر صفر
یکی از نخستین تصمیمهای فنی، تعیین محدوده دمای کاری است. سردخانه بالای صفر برای محصولاتی استفاده میشود که نباید منجمد شوند. در مقابل، سردخانه زیر صفر برای محصولاتی کاربرد دارد که به دمای پایینتر نیاز دارند.
در پروژههای انجمادی، شرایط محصول و سرعت موردنیاز برای کاهش دما اهمیت بیشتری پیدا میکند. طراحی چنین پروژهای با سردخانه نگهداری معمولی یکسان نیست و تجهیزات باید براساس بار واقعی انتخاب شوند.
| نوع سردخانه |
کاربرد کلی |
مهمترین موضوع طراحی |
| بالای صفر |
نگهداری محصولات تازه |
پایداری دما و مدیریت رطوبت |
| زیر صفر |
نگهداری محصولات منجمد |
حفظ دمای پایین و جلوگیری از نوسان |
| انجماد |
کاهش سریع دمای محصول |
محاسبه دقیق بار محصول |
| اتمسفری |
نگهداری محصولات حساس |
کنترل شرایط داخلی محیط |
انتخاب محل مناسب برای اجرای سردخانه صنعتی
محل نصب سردخانه نیز باید پیش از طراحی نهایی بررسی شود. دسترسی به برق مناسب، مسیر ورود و خروج خودرو، فضای کافی برای بارگیری، شرایط محیطی و امکان توسعه آینده از عوامل مهم هستند.
قرارگیری تجهیزات در فضای نامناسب میتواند تعمیرات و سرویس دورهای را دشوار کند. همچنین باید محل مناسبی برای کندانسور و سایر تجهیزات بیرونی در نظر گرفته شود تا جریان هوا و دسترسی فنی مناسب باشد.
سردخانه ثابت یا متحرک؛ کدام گزینه مناسبتر است؟
انتخاب سردخانه ثابت یا متحرک به نوع کسبوکار و محل استفاده بستگی دارد. سردخانه ثابت معمولاً برای پروژههایی انتخاب میشود که محل نصب دائمی دارند و ظرفیت مشخصی برای آنها تعریف شده است.
سردخانه متحرک برای کاربردهایی مناسب است که قابلیت جابهجایی اهمیت دارد. در این نوع پروژهها وزن، ابعاد، ساختار بدنه، تجهیزات و روش انتقال باید همزمان مورد بررسی قرار گیرند.
| معیار |
سردخانه ثابت |
سردخانه متحرک |
| محل نصب |
محل مشخص و دائمی |
قابل جابهجایی |
| طراحی سازه |
متناسب با محل پروژه |
متناسب با حمل و جابهجایی |
| کاربرد |
انبارش و بهرهبرداری دائمی |
پروژههای انعطافپذیر |
| توسعه آینده |
امکان طراحی برای توسعه |
محدود به ساختار قابل انتقال |
چرا طراحی قبل از خرید تجهیزات اهمیت دارد؟
خرید کمپرسور، اواپراتور یا کندانسور پیش از مشخص شدن بار برودتی میتواند انتخاب تجهیزات را با مشکل مواجه کند. تجهیزات باید براساس شرایط واقعی پروژه انتخاب شوند، نه صرفاً براساس متراژ یا ظرفیت اسمی.
برای نمونه، دو اتاق سردخانه با حجم یکسان ممکن است به دلیل تفاوت دمای محیط، نوع محصول، مقدار کالای ورودی و تعداد دفعات باز شدن درب، نیاز برودتی متفاوتی داشته باشند.
⚠ هشدار: انتخاب تجهیزات فقط براساس متراژ سردخانه یکی از اشتباهات رایج در پروژههای برودتی است. محاسبه بار برودتی باید پیش از انتخاب نهایی تجهیزات انجام شود.
اجزای اصلی یک پروژه اجرای سردخانه صنعتی
یک پروژه کامل از چند بخش اصلی تشکیل میشود. هماهنگی این اجزا باعث میشود سیستم در زمان بهرهبرداری عملکرد مناسبی داشته باشد.
| بخش پروژه |
وظیفه |
| سازه و اتاق سردخانه |
ایجاد فضای مناسب برای نگهداری محصول |
| عایقکاری |
کاهش انتقال حرارت بین داخل و خارج |
| سیستم تبرید |
تأمین سرمای موردنیاز |
| سیستم برق |
تأمین انرژی و حفاظت تجهیزات |
| کنترل و ابزار دقیق |
تنظیم و پایش شرایط کاری |
| درب و تجهیزات داخلی |
تسهیل ورود، خروج و چیدمان کالا |
| راهاندازی |
بررسی عملکرد نهایی سیستم |
نقش طراحی مهندسی در کاهش هزینههای بهرهبرداری
هزینه اجرای سردخانه فقط هزینه خرید تجهیزات و ساخت اتاق نیست. مصرف برق، تعمیرات، سرویس دورهای و استهلاک نیز بخشی از هزینه واقعی پروژه هستند. طراحی اصولی میتواند از انتخاب تجهیزات نامتناسب و ایجاد هزینههای اضافی جلوگیری کند.
به همین دلیل، در ابتدای پروژه باید هزینه اولیه و هزینههای دوره بهرهبرداری در کنار یکدیگر بررسی شوند. تجهیزاتی که فقط به دلیل قیمت اولیه پایین انتخاب میشوند، الزاماً اقتصادیترین گزینه برای استفاده طولانیمدت نیستند.
👨🔬 نظر کارشناس: بهترین طراحی، طرحی نیست که فقط کمترین هزینه اولیه را داشته باشد. طراحی مناسب باید بین ظرفیت، کیفیت تجهیزات، مصرف انرژی، قابلیت تعمیر و شرایط واقعی بهرهبرداری تعادل ایجاد کند.
چکلیست شروع پروژه
- تعیین نوع محصول
- مشخص کردن دمای موردنیاز
- تعیین مقدار محصول و ظرفیت ذخیرهسازی
- بررسی دمای اولیه محصول هنگام ورود
- بررسی تعداد دفعات ورود و خروج کالا
- انتخاب محل مناسب نصب
- بررسی برق و زیرساختهای موجود
- تعیین ثابت یا متحرک بودن سردخانه
- بررسی امکان توسعه آینده
- محاسبه بار برودتی پیش از خرید تجهیزات
⭐ توصیه حرفهای: اگر اطلاعات اولیه پروژه بهدرستی جمعآوری شود، مراحل بعدی طراحی و اجرا با دقت بیشتری انجام میشوند. هرگونه تغییر اساسی در نوع محصول، دمای کاری یا ظرفیت پس از شروع ساخت میتواند روی هزینه و زمان پروژه اثر بگذارد.
الکتروبهمن انجماد با ارائه خدمات مشاوره، طراحی، نظارت فنی، اجرا، نصب و راهاندازی تجهیزات برودتی، پروژههای سردخانهای را بر اساس نیاز واقعی بهرهبردار بررسی میکند. هدف از این فرآیند، ایجاد سیستمی هماهنگ میان سازه، عایق، تجهیزات سرمایشی، برق و کنترل است.
مراحل طراحی و اجرای سردخانه صنعتی
پس از مشخص شدن هدف پروژه، نوع محصول، دمای نگهداری و شرایط محل، مرحله طراحی و اجرای سردخانه صنعتی آغاز میشود. در این مرحله باید اجزای مختلف پروژه بهصورت هماهنگ طراحی شوند تا سازه، عایق، سیستم تبرید، برق و کنترل در زمان بهرهبرداری عملکرد مناسبی داشته باشند.
ترتیب اجرای پروژه اهمیت زیادی دارد. ابتدا اطلاعات فنی جمعآوری میشود، سپس ظرفیت و بار برودتی محاسبه میشود و بعد از آن تجهیزات و ساختار سردخانه انتخاب میشوند. این روش از خرید تجهیزات نامتناسب و تغییرات پرهزینه در مراحل بعدی جلوگیری میکند.
۱. جمعآوری اطلاعات و نیازسنجی پروژه
اولین مرحله، بررسی دقیق نیازهای بهرهبردار است. مقدار محصول، نوع کالا، دمای ورود محصول، دمای نگهداری، مدت ذخیرهسازی و تعداد دفعات ورود و خروج کالا باید مشخص شوند.
همچنین باید مشخص شود سردخانه برای نگهداری، پیشسرد کردن یا انجماد استفاده خواهد شد. این تفاوت، مستقیماً روی ظرفیت سیستم برودتی و نوع تجهیزات اثر میگذارد.
| اطلاعات اولیه |
تأثیر در طراحی |
اهمیت |
| نوع محصول |
تعیین دما و شرایط نگهداری |
بسیار زیاد |
| ظرفیت محصول |
تعیین ابعاد و بار محصول |
بسیار زیاد |
| دمای اولیه محصول |
تأثیر بر بار برودتی |
زیاد |
| تعداد دفعات باز شدن درب |
تأثیر بر ورود هوای گرم |
زیاد |
| محل نصب |
تأثیر بر طراحی سازه و تجهیزات |
زیاد |
۲. انتخاب نوع و ساختار سردخانه
در مرحله بعد، نوع سردخانه مشخص میشود. انتخاب بین سردخانه بالای صفر، زیر صفر، انجمادی، اتمسفری، ثابت یا متحرک باید براساس کاربرد واقعی پروژه انجام شود.
برای مثال، سردخانه نگهداری میوه تازه نیازهای متفاوتی نسبت به یک سردخانه نگهداری محصولات منجمد دارد. در پروژههای اتمسفری نیز کنترل شرایط داخل اتاق اهمیت بیشتری پیدا میکند.
| نوع سردخانه |
کاربرد |
تمرکز اصلی طراحی |
| بالای صفر |
محصولات تازه |
کنترل دما و شرایط رطوبتی |
| زیر صفر |
محصولات منجمد |
حفظ دمای پایین و پایدار |
| انجمادی |
انجماد محصول |
ظرفیت سرمایش و سرعت کاهش دما |
| اتمسفری |
محصولات حساس |
کنترل شرایط داخلی محیط |
| متحرک |
کاربردهای قابل جابهجایی |
وزن، ابعاد و قابلیت حمل |

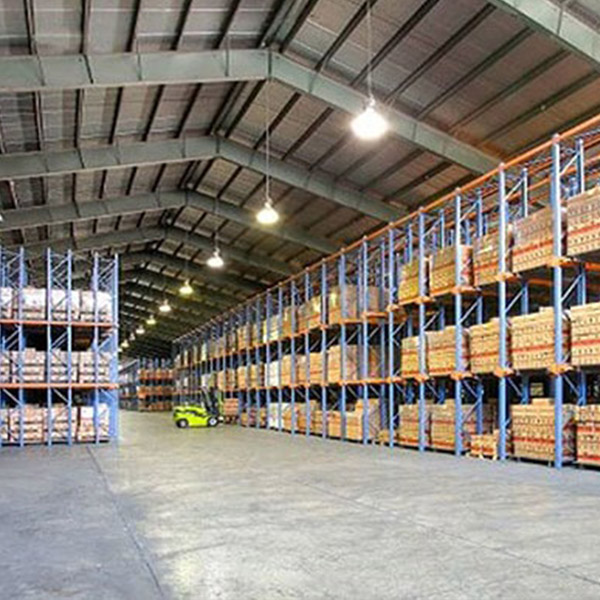

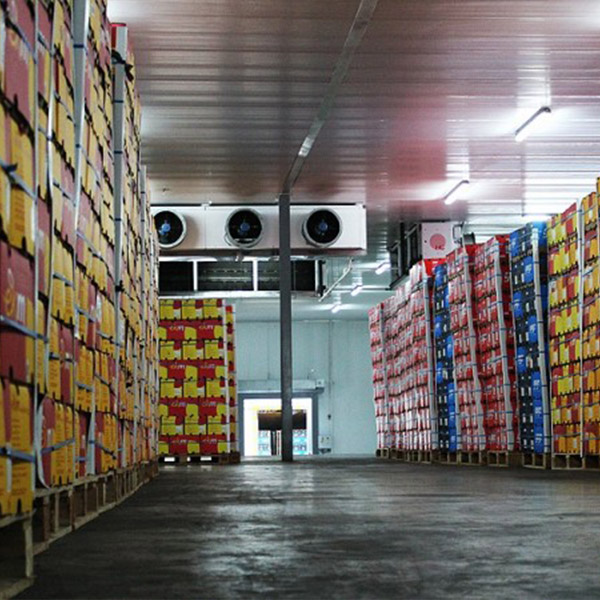

۳. طراحی ابعاد و نقشه چیدمان
ابعاد سردخانه باید براساس مقدار کالا و روش چیدمان تعیین شود. صرفاً بزرگتر کردن اتاق به معنای افزایش ظرفیت مفید نیست. فضای لازم برای گردش هوا، مسیر حرکت افراد یا تجهیزات جابهجایی و فاصله مناسب کالاها نیز باید در نظر گرفته شود.
محل قرارگیری درب، قفسهها، اواپراتور، مسیر ورود کالا و مسیر خروج آن باید از ابتدا مشخص شود. چیدمان اصولی، دسترسی به کالا را سادهتر میکند و از اختلال در گردش هوا جلوگیری خواهد کرد.
💡 نکته: ظرفیت مفید سردخانه با حجم هندسی اتاق یکسان نیست. بخشی از فضای داخلی برای گردش هوا، تجهیزات و مسیرهای دسترسی موردنیاز است.
۴. محاسبه بار برودتی
محاسبه بار برودتی یکی از مهمترین مراحل طراحی است. سیستم سرمایشی باید توان کافی برای جبران تمام منابع ورود حرارت به سردخانه را داشته باشد.
در این محاسبات، انتقال حرارت از دیوارهها، سقف و کف، گرمای محصول، ورود هوای گرم هنگام باز شدن درب، روشنایی، تجهیزات داخلی و حضور افراد بررسی میشوند. در پروژههای انجمادی، بار لازم برای کاهش دمای محصول نیز اهمیت ویژهای دارد.
| نوع بار |
عامل اصلی |
نقش در طراحی |
| بار انتقالی |
اختلاف دمای داخل و خارج |
تعیین نیاز عایق و ظرفیت سرمایش |
| بار محصول |
وزن و دمای محصول |
تأثیر مستقیم بر ظرفیت برودتی |
| بار نفوذ هوا |
باز و بسته شدن درب |
افزایش بار حرارتی |
| بار داخلی |
روشنایی و تجهیزات |
افزایش گرمای داخل اتاق |
| بار افراد |
تعداد و مدت حضور |
تأثیر بر بار داخلی |

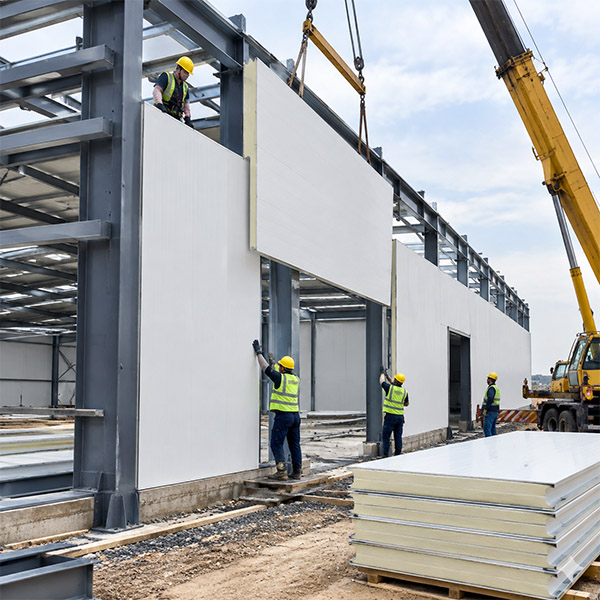

۵. طراحی سازه و انتخاب عایق
پس از مشخص شدن شرایط کاری، ساختار اتاق سردخانه طراحی میشود. پنلها، کف، سقف، دیوارهها و نقاط اتصال باید متناسب با دمای کاری و شرایط محیطی انتخاب شوند.
عایقکاری مناسب، نقش مهمی در کاهش تبادل حرارت دارد. با این حال، کیفیت نصب نیز به اندازه نوع عایق اهمیت دارد. درزهای پنل، محل اتصال کف و دیوار، چهارچوب درب و محل عبور لولهها و کابلها باید بهدرستی آببندی و عایق شوند.
⚠ هشدار: عایق ضعیف یا اجرای نامناسب درزها میتواند باعث ورود حرارت، افزایش زمان کارکرد کمپرسور و افزایش مصرف انرژی شود.
۶. انتخاب تجهیزات سیستم تبرید
پس از مشخص شدن بار برودتی، تجهیزات سیستم سرمایشی انتخاب میشوند. کمپرسور، کندانسور، اواپراتور، شیرآلات، تجهیزات کنترلی و سایر اجزای مدار باید با ظرفیت و شرایط کاری پروژه هماهنگ باشند.
| تجهیز |
وظیفه |
معیار مهم انتخاب |
| کمپرسور |
تراکم مبرد |
ظرفیت و شرایط کاری |
| کندانسور |
دفع حرارت |
شرایط محیط و ظرفیت دفع حرارت |
| اواپراتور |
جذب حرارت داخل سردخانه |
دمای کاری و شرایط محصول |
| شیرآلات |
کنترل جریان مبرد |
تناسب با مدار تبرید |
| کنترلر |
مدیریت عملکرد سیستم |
دقت و قابلیت تنظیم |
۷. اجرای مدار تبرید و لولهکشی
پس از نصب تجهیزات اصلی، مدار تبرید و لولهکشی اجرا میشود. مسیر لولهها باید براساس نقشه فنی پروژه مشخص شود. طول مسیر، اختلاف ارتفاع، قطر لوله و نحوه عایقکاری از عوامل مؤثر بر عملکرد سیستم هستند.
اتصالات باید با دقت اجرا شوند و مدار پس از نصب تحت بررسیهای فنی لازم قرار گیرد. هرگونه نشتی یا اجرای نامناسب میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
۸. اجرای برق و تابلو کنترل
سیستم برق باید متناسب با تجهیزات برودتی طراحی شود. تابلو برق، حفاظت موتورها، سنسورها، کنترلر دما و تجهیزات هشدار باید بخشی از طراحی یکپارچه پروژه باشند.
سیستم کنترل وظیفه پایش شرایط سردخانه را بر عهده دارد. بسته به نوع پروژه، امکاناتی مانند ثبت دما، هشدار افزایش دما، کنترل چرخه کاری تجهیزات و مدیریت عملکرد سیستم نیز قابل استفاده هستند.
👨🔬 نظر کارشناس: طراحی برق و کنترل نباید بعد از انتخاب تجهیزات برودتی انجام شود. توان تجهیزات و نحوه کنترل آنها باید از ابتدا در طراحی پروژه لحاظ شود.
۹. نصب درب و تجهیزات داخلی
درب سردخانه یکی از نقاط مهم در کنترل تبادل حرارت است. نوع درب باید با دمای کاری و میزان تردد هماهنگ باشد. آببندی مناسب چهارچوب و سلامت نوارهای درزبندی نیز اهمیت زیادی دارد.
قفسهها و تجهیزات جابهجایی کالا نیز باید براساس نوع محصول انتخاب شوند. چیدمان کالا نباید جریان هوای سرد را مسدود کند. دسترسی مناسب به تجهیزات نیز باید برای سرویس و تعمیرات آینده در نظر گرفته شود.
۱۰. تست و راهاندازی اولیه
پس از پایان نصب، سیستم باید پیش از تحویل نهایی آزمایش شود. بررسی مدار تبرید، کنترل اتصالات، بررسی عملکرد کمپرسور، کندانسور و اواپراتور و آزمایش سیستم کنترل از مراحل مهم راهاندازی هستند.
| مرحله کنترل |
هدف |
وضعیت مطلوب |
| بررسی مدار تبرید |
کنترل صحت اتصالات |
مدار بدون نشتی و آماده کار |
| بررسی عایق |
کاهش تبادل حرارت |
اتصالات و درزهای مناسب |
| آزمایش کنترلر |
بررسی فرمان سیستم |
کنترل صحیح دما |
| پایش دمای اتاق |
ارزیابی عملکرد سرمایش |
رسیدن به شرایط طراحی |
| بررسی تجهیزات حفاظتی |
کاهش ریسک بهرهبرداری |
عملکرد صحیح حفاظتها |
چکلیست اجرایی پیش از تحویل سردخانه
- تأیید نوع سردخانه و شرایط دمایی
- بررسی ابعاد و ظرفیت مفید
- تأیید محاسبات بار برودتی
- کنترل نصب پنلها و عایق
- بررسی آببندی دربها
- کنترل لولهکشی مدار تبرید
- بررسی کمپرسور، کندانسور و اواپراتور
- آزمایش تابلو برق و سیستم کنترل
- بررسی سنسورها و هشدارها
- پایش دمای سردخانه پیش از بهرهبرداری
📌 نکته مهم: اجرای سردخانه زمانی اصولی است که طراحی، ساخت و نصب تجهیزات بهصورت یک زنجیره واحد انجام شوند. تغییرات اساسی پس از نصب تجهیزات میتواند زمان و هزینه پروژه را افزایش دهد.
⭐ توصیه حرفهای: پیش از سفارش تجهیزات، مشخصات فنی پروژه و بار برودتی را نهایی کنید. انتخاب تجهیزات براساس قیمت یا متراژ تنها، نمیتواند عملکرد واقعی سردخانه را تضمین کند.
در الکتروبهمن انجماد، فرآیند اجرای پروژه از نیازسنجی و طراحی شروع میشود و تا ساخت، نصب، راهاندازی و بررسی عملکرد سیستم ادامه پیدا میکند. این رویکرد باعث میشود اجزای مختلف سردخانه متناسب با شرایط واقعی پروژه انتخاب شوند.
ظرفیتسنجی و محاسبات موردنیاز قبل از اجرای سردخانه صنعتی
ظرفیتسنجی یکی از مهمترین مراحل پیش از اجرای سردخانه صنعتی است. اگر ظرفیت واقعی پروژه بهدرستی مشخص نشود، انتخاب کمپرسور، اواپراتور، کندانسور، عایق و حتی ابعاد اتاق میتواند با نیاز واقعی مجموعه هماهنگ نباشد. در نتیجه، سردخانه ممکن است با ظرفیت کمتر از نیاز کار کند یا تجهیزات آن بیش از اندازه بزرگ انتخاب شوند.
ظرفیت سردخانه فقط با محاسبه طول، عرض و ارتفاع اتاق مشخص نمیشود. نوع محصول، وزن کالا، دمای اولیه محصول، دمای موردنظر، شرایط آبوهوایی محل، میزان باز شدن درب، مدت زمان کارکرد سیستم و مقدار تبادل حرارت نیز باید بررسی شوند. بنابراین محاسبات فنی باید پیش از سفارش تجهیزات انجام شوند.
ظرفیت سردخانه صنعتی چگونه تعیین میشود؟
در نخستین مرحله باید مشخص شود چه مقدار محصول قرار است داخل سردخانه نگهداری شود. این مقدار میتواند بر اساس وزن، حجم، تعداد پالت یا نوع بستهبندی تعیین شود. همچنین باید مشخص شود کالا بهصورت همزمان وارد سردخانه میشود یا ورود آن در طول روز و به شکل مرحلهای انجام میگیرد.
برای مثال، اتاقی با حجم مشخص ممکن است برای نگهداری مقدار محدودی محصول مناسب باشد، اما اگر حجم زیادی از محصول گرم در مدت کوتاه وارد شود، سیستم سرمایشی باید بار بیشتری را تحمل کند. این تفاوت در پروژههای صنعتی اهمیت زیادی دارد.
| پارامتر |
اطلاعات موردنیاز |
تأثیر بر طراحی |
| حجم اتاق |
طول، عرض و ارتفاع مفید |
تعیین فضای ذخیرهسازی |
| مقدار محصول |
وزن یا حجم کالا |
تعیین بار محصول |
| دمای محصول |
دمای ورود کالا |
تأثیر مستقیم بر ظرفیت سرمایش |
| دمای هدف |
دمای نگهداری یا انجماد |
انتخاب شرایط کاری سیستم |
| تعداد دفعات ورود و خروج |
تردد روزانه |
تأثیر بر بار نفوذ هوا |
| شرایط محیط |
دمای محیط و محل نصب |
تأثیر بر بار انتقالی و کندانسور |
تفاوت ظرفیت حجمی و ظرفیت واقعی نگهداری
یکی از نکات مهم در طراحی، تفاوت میان حجم هندسی سردخانه و ظرفیت واقعی نگهداری است. تمام فضای داخل اتاق برای قرار دادن محصول قابل استفاده نیست. بخشی از فضا باید برای گردش هوا، دسترسی، قفسهها، تجهیزات و مسیر حرکت باقی بماند.
نوع بستهبندی و نحوه چیدمان نیز روی ظرفیت مفید اثر دارد. اگر محصولات روی پالت قرار میگیرند، ابعاد پالت و مسیر حرکت تجهیزات حمل باید در نقشه لحاظ شود. در سردخانههای قفسهبندیشده نیز ارتفاع مفید و فاصله طبقات اهمیت پیدا میکند.
💡 نکته: برای تعیین ظرفیت واقعی، نباید فقط حجم کل اتاق را در نظر گرفت. فضای لازم برای گردش هوا، دسترسی به کالا و تجهیزات جابهجایی باید از ابتدا در طراحی لحاظ شود.
محاسبه بار برودتی سردخانه
بار برودتی مقدار سرمایشی است که سیستم باید تأمین کند تا دمای داخل سردخانه در محدوده طراحی باقی بماند. این بار از چند منبع مختلف ایجاد میشود و هر منبع باید در محاسبات بررسی شود.
بهصورت کلی، بار برودتی را میتوان شامل بار انتقالی، بار محصول، بار نفوذ هوا، بار داخلی و بارهای مرتبط با فرآیند کاهش دما یا انجماد دانست. مقدار هرکدام به شرایط واقعی پروژه بستگی دارد.
| جزء بار برودتی |
منبع ایجاد بار |
عامل مؤثر |
| بار انتقالی |
دیواره، سقف، کف و درب |
اختلاف دمای داخل و خارج و کیفیت عایق |
| بار محصول |
کالای واردشده |
وزن، دمای اولیه و دمای نهایی |
| بار نفوذ هوا |
باز شدن درب |
دفعات و مدت باز ماندن درب |
| بار داخلی |
روشنایی و تجهیزات |
توان و مدت استفاده |
| بار افراد |
حضور کارکنان |
تعداد و مدت حضور |
| بار فرآیند |
پیشسرد کردن یا انجماد |
شرایط ورود و هدف فرآیند |
بار انتقالی و نقش عایق در ظرفیت سیستم
بخشی از گرما از محیط بیرون از طریق دیوارهها، سقف، کف و سایر سطوح وارد سردخانه میشود. میزان این انتقال به اختلاف دمای دو طرف و مشخصات ساختار عایق وابسته است.
در یک پروژه حرفهای، نوع و ضخامت عایق براساس شرایط کاری انتخاب میشود. اجرای صحیح پنلها و آببندی درزها نیز اهمیت زیادی دارد، زیرا حتی عایق مناسب در صورت اجرای ضعیف نمیتواند عملکرد مورد انتظار را ارائه دهد.
⚠ هشدار: کاهش هزینه عایقکاری بدون توجه به شرایط فنی پروژه میتواند در طول بهرهبرداری به افزایش انتقال حرارت و کارکرد بیشتر تجهیزات برودتی منجر شود.
بار محصول؛ یکی از مهمترین بخشهای محاسبات
محصولی که وارد سردخانه میشود، معمولاً مهمترین بخش بار حرارتی در بسیاری از پروژهها است. برای محاسبه این بخش باید وزن محصول، دمای اولیه، دمای هدف و زمان موردنظر برای رسیدن به شرایط مناسب مشخص شود.
در سردخانه نگهداری، هدف ممکن است فقط رساندن محصول به محدوده دمای نگهداری باشد. اما در یک پروژه انجمادی، کاهش دمای محصول و تغییر حالت آن نیازمند ظرفیت سرمایشی متفاوتی است. به همین دلیل، طراحی سردخانه نگهداری را نباید با طراحی تونل یا سیستم انجماد یکسان در نظر گرفت.
بار نفوذ هوا هنگام باز شدن درب
هر بار که درب سردخانه باز میشود، بخشی از هوای گرم محیط وارد اتاق میشود. میزان این بار به اندازه درب، تعداد دفعات باز شدن، مدت باز ماندن درب و اختلاف شرایط داخل و خارج بستگی دارد.
در سردخانههایی که تردد بالایی دارند، طراحی ورودی و خروجی کالا اهمیت بیشتری پیدا میکند. استفاده از راهکارهای مناسب برای مدیریت تردد میتواند به حفظ بهتر شرایط داخل اتاق کمک کند.
| شرایط بهرهبرداری |
اثر احتمالی |
راهکار طراحی |
| تردد کم |
بار نفوذ هوا کمتر |
طراحی معمول ورودی |
| تردد متوسط |
افزایش ورود هوای محیط |
مدیریت مسیر ورود و خروج |
| تردد زیاد |
افزایش محسوس بار نفوذ هوا |
بررسی راهکارهای مناسب برای کنترل تردد |
بار داخلی سردخانه
منابع گرمایی داخل اتاق نیز در محاسبات لحاظ میشوند. روشنایی، موتور تجهیزات داخلی، برخی سیستمهای جابهجایی و حضور افراد میتوانند بخشی از بار حرارتی را تشکیل دهند.
مقدار این بار به نوع تجهیزات و مدت استفاده بستگی دارد. بنابراین اطلاعات مربوط به تجهیزات داخلی باید هنگام طراحی در اختیار طراح سیستم قرار گیرد.
شرایط اقلیمی محل اجرای سردخانه
شرایط آبوهوایی محل پروژه نیز در طراحی اهمیت دارد. دمای محیط روی عملکرد کندانسور و میزان دفع حرارت اثر میگذارد. به همین دلیل، تجهیزات یک سردخانه در مناطق گرمسیر ممکن است به شرایط طراحی متفاوتی نسبت به پروژه مشابه در اقلیم سردسیر نیاز داشته باشند.
علاوه بر دمای محیط، محل قرارگیری تجهیزات خارجی نیز باید بررسی شود. محدود بودن جریان هوا یا قرار گرفتن تجهیزات در محل نامناسب میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
ضریب اطمینان در محاسبات سردخانه
پس از محاسبه بارهای اصلی، طراح باید شرایط بهرهبرداری واقعی پروژه را نیز بررسی کند. استفاده از ضریب اطمینان باید براساس نوع پروژه، روش طراحی، استانداردهای فنی و شرایط کاری تعیین شود و نباید به شکل یک عدد ثابت برای همه سردخانهها در نظر گرفته شود.
افزایش بیش از اندازه ظرفیت تجهیزات نیز الزاماً به معنای عملکرد بهتر نیست. انتخاب بیش از حد بزرگ میتواند هزینه اولیه را افزایش دهد و در برخی شرایط روی نحوه کارکرد سیستم تأثیر نامطلوب بگذارد.
👨🔬 نظر کارشناس: ظرفیت مناسب یعنی ظرفیتی که براساس بار واقعی پروژه و شرایط بهرهبرداری تعیین شده باشد؛ نه کمترین ظرفیت ممکن و نه بزرگترین تجهیزات موجود در بازار.
مثال فرضی برای درک بهتر ظرفیتسنجی
فرض کنید یک مجموعه قصد دارد یک سردخانه برای نگهداری محصولات غذایی ایجاد کند. در ابتدا حجم اتاق مشخص میشود، اما برای انتخاب تجهیزات اطلاعات دیگری نیز لازم است. وزن محصول ورودی در هر روز، دمای محصول هنگام ورود، دمای موردنظر داخل اتاق و تعداد دفعات باز شدن درب باید مشخص شوند.
اگر محصول از قبل پیشسرد شده باشد، شرایط بار محصول با حالتی که همان محصول از محیط گرم وارد سردخانه میشود متفاوت خواهد بود. همچنین اگر ورود محصول در چند مرحله انجام شود، الگوی بار حرارتی با ورود یکباره مقدار زیادی کالا یکسان نیست.
این مثال نشان میدهد که یک عدد برای حجم سردخانه بهتنهایی نمیتواند ظرفیت کمپرسور یا سایر تجهیزات را مشخص کند. محاسبات نهایی باید براساس دادههای واقعی پروژه انجام شوند.
تفاوت ظرفیت اتاق و ظرفیت تجهیزات برودتی
ظرفیت اتاق بیانگر میزان فضای قابل استفاده برای نگهداری کالا است، اما ظرفیت تجهیزات برودتی بیانگر توان سیستم برای جذب و دفع بار حرارتی است. این دو مفهوم ارتباط دارند، ولی معادل یکدیگر نیستند.
| مفهوم |
معنی |
مبنای تعیین |
| ظرفیت اتاق |
فضای قابل استفاده برای کالا |
ابعاد، چیدمان و فضای مفید |
| ظرفیت ذخیرهسازی |
مقدار واقعی کالای قابل نگهداری |
نوع محصول و روش چیدمان |
| بار برودتی |
مقدار سرمای موردنیاز |
مجموع بارهای حرارتی |
| ظرفیت سیستم تبرید |
توان سرمایشی تجهیزات |
بار برودتی و شرایط طراحی |
اطلاعات موردنیاز برای محاسبات نهایی
- نوع و مشخصات محصول
- وزن یا مقدار محصول ورودی
- دمای محصول هنگام ورود
- دمای نهایی موردنظر
- مقدار محصول ذخیرهشده در هر مرحله
- مدت زمان موردنیاز برای کاهش دمای محصول
- دمای طراحی محیط بیرون
- ابعاد دقیق اتاق و سطوح در معرض محیط
- مشخصات عایق و پنلها
- تعداد دفعات باز شدن درب
- تجهیزات و روشنایی داخل اتاق
- نحوه چیدمان کالا و مسیر گردش هوا
📌 نکته مهم: هرچه اطلاعات اولیه پروژه دقیقتر باشد، انتخاب تجهیزات نیز منطقیتر خواهد بود. پیش از سفارش تجهیزات، اطلاعات ظرفیت، محصول و شرایط بهرهبرداری را نهایی کنید.
چکلیست ظرفیتسنجی پیش از اجرای سردخانه
| مورد بررسی |
وضعیت موردنیاز |
| نوع محصول مشخص شده است |
بله / خیر |
| دمای نگهداری تعیین شده است |
بله / خیر |
| دمای ورود محصول مشخص شده است |
بله / خیر |
| مقدار محصول ورودی مشخص شده است |
بله / خیر |
| ابعاد مفید اتاق تعیین شده است |
بله / خیر |
| شرایط محیطی محل بررسی شده است |
بله / خیر |
| بار برودتی محاسبه شده است |
بله / خیر |
| تجهیزات براساس محاسبات انتخاب شدهاند |
بله / خیر |
⭐ توصیه حرفهای: قبل از انتخاب کمپرسور یا اواپراتور، ظرفیت واقعی پروژه و بار برودتی آن را مشخص کنید. این کار پایه اصلی انتخاب تجهیزات مناسب و جلوگیری از هزینههای اضافی در زمان بهرهبرداری است.
ظرفیتسنجی دقیق، مسیر انتخاب تجهیزات را مشخص میکند و در مرحله بعد باید براساس نتایج محاسبات، کمپرسور، کندانسور، اواپراتور، تجهیزات کنترلی و سایر اجزای سیستم انتخاب شوند. انتخاب این تجهیزات باید با دمای کاری، نوع مبرد، شرایط محیط و الگوی بهرهبرداری هماهنگ باشد.
انتخاب تجهیزات سردخانه صنعتی؛ کمپرسور، کندانسور، اواپراتور و تجهیزات کنترلی
انتخاب تجهیزات یکی از حساسترین مراحل اجرای سردخانه صنعتی است. بعد از مشخص شدن ظرفیت، بار برودتی، دمای کاری و شرایط بهرهبرداری، باید اجزای سیستم تبرید متناسب با پروژه انتخاب شوند. خرید تجهیزات بدون محاسبات فنی میتواند باعث افزایش مصرف انرژی، کاهش راندمان و ایجاد مشکل در زمان بهرهبرداری شود.
هر تجهیز وظیفه مشخصی در مدار تبرید دارد و عملکرد آن با سایر اجزا ارتباط مستقیم دارد. کمپرسور باید با شرایط کاری هماهنگ باشد، کندانسور باید توان دفع حرارت کافی داشته باشد و اواپراتور نیز باید بتواند بار حرارتی داخل سردخانه را به شکل مناسب جذب کند. تجهیزات کنترلی و حفاظتی نیز برای مدیریت و محافظت از این مجموعه اهمیت دارند.
کمپرسور؛ قلب سیستم تبرید سردخانه
کمپرسور وظیفه فشردهسازی مبرد و ایجاد شرایط لازم برای گردش آن در مدار تبرید را بر عهده دارد. ظرفیت کمپرسور باید براساس بار برودتی و شرایط واقعی کار انتخاب شود.
در زمان انتخاب کمپرسور باید عواملی مانند دمای تبخیر، دمای تقطیر، نوع مبرد، ظرفیت موردنیاز، شرایط محیط و الگوی کارکرد سیستم بررسی شوند. انتخاب کمپرسور صرفاً براساس حجم سردخانه روش دقیقی نیست.
| عامل انتخاب کمپرسور |
اهمیت |
دلیل بررسی |
| بار برودتی |
بسیار زیاد |
تعیین توان سرمایشی موردنیاز |
| دمای تبخیر |
زیاد |
تأثیر بر عملکرد کمپرسور |
| دمای محیط |
زیاد |
تأثیر بر شرایط تقطیر |
| نوع مبرد |
بسیار زیاد |
هماهنگی با مشخصات سیستم |
| الگوی کارکرد |
زیاد |
تعیین شرایط بهرهبرداری |
⚠ هشدار: استفاده از کمپرسور بزرگتر از نیاز واقعی همیشه به معنی سرمایش بهتر نیست. ظرفیت کمپرسور باید با بار واقعی و شرایط طراحی هماهنگ باشد.
انواع کمپرسور و کاربرد آنها
کمپرسورها از نظر ساختار و نحوه عملکرد انواع مختلفی دارند. انتخاب نوع مناسب به ظرفیت پروژه، محدوده دمایی، تعداد ساعات کارکرد و شرایط بهرهبرداری بستگی دارد.
| نوع کمپرسور |
ویژگی کلی |
کاربرد احتمالی |
| اسکرال |
ساختار فشرده و عملکرد مناسب |
پروژههای ظرفیت پایین تا متوسط |
| پیستونی |
تنوع در ظرفیت و کاربرد |
طیف متنوعی از پروژههای برودتی |
| اسکرو |
مناسب ظرفیتهای بالاتر |
پروژههای صنعتی با بار برودتی بالا |
| سیستم چندکمپرسوره |
امکان مدیریت ظرفیت |
پروژههای دارای بار متغیر |
هیچ نوع کمپرسوری را نمیتوان بدون بررسی شرایط پروژه بهعنوان بهترین گزینه برای همه سردخانهها معرفی کرد. طراحی سیستم باید مشخص کند کدام ساختار با ظرفیت و الگوی مصرف پروژه تناسب بیشتری دارد.
کندانسور و نقش آن در دفع حرارت
کندانسور بخشی از حرارت جذبشده در مدار تبرید را به محیط منتقل میکند. عملکرد مناسب آن روی فشار کاری سیستم و راندمان کلی مدار اثر دارد.
در انتخاب کندانسور باید دمای محیط، ظرفیت دفع حرارت، محل نصب و شرایط جریان هوا بررسی شوند. در مناطق گرم، شرایط طراحی کندانسور اهمیت بیشتری پیدا میکند، زیرا دمای بالای محیط میتواند شرایط کاری سیستم را دشوارتر کند.
💡 نکته: محل نصب کندانسور باید بهگونهای انتخاب شود که گردش هوای مناسب وجود داشته باشد. فضای محدود یا برگشت هوای گرم میتواند عملکرد دفع حرارت را کاهش دهد.
اواپراتور؛ بخش اصلی انتقال سرما به داخل سردخانه
اواپراتور در داخل سردخانه قرار میگیرد و وظیفه جذب حرارت از محیط را بر عهده دارد. ظرفیت و مشخصات آن باید با دمای کاری، نوع محصول و شرایط رطوبتی هماهنگ باشد.
ابعاد اواپراتور، تعداد فنها، فاصله پرهها و دمای تبخیر از جمله مواردی هستند که در انتخاب آن بررسی میشوند. در سردخانههای مختلف، شرایط محصول میتواند انتخاب اواپراتور را تغییر دهد.
| شرایط سردخانه |
تمرکز در انتخاب اواپراتور |
هدف |
| نگهداری محصولات تازه |
مدیریت دما و شرایط رطوبتی |
حفظ کیفیت محصول |
| نگهداری محصولات منجمد |
دمای کاری پایین |
حفظ شرایط انجماد |
| سردخانه با تردد زیاد |
توان جبران بار حرارتی |
حفظ پایداری دما |
| محصول حساس |
کنترل مناسب شرایط هوا |
کاهش آسیب به محصول |
انتخاب مبرد در سیستم سردخانه
مبرد یکی از اجزای اصلی مدار تبرید است و انتخاب آن باید با طراحی سیستم و تجهیزات سازگار باشد. مشخصات ترمودینامیکی، شرایط کاری، الزامات فنی و دسترسی به خدمات موردنیاز از جمله مواردی هستند که در طراحی بررسی میشوند.
در یک پروژه حرفهای، ابتدا شرایط فنی سیستم مشخص میشود و سپس مبرد مناسب براساس طراحی انتخاب میشود. استفاده از مبرد نامتناسب یا تغییر آن بدون بررسی سازگاری تجهیزات میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
📌 نکته مهم: انتخاب مبرد نباید فقط براساس قیمت یا موجودی بازار انجام شود. سازگاری مبرد با کمپرسور، شیرآلات، روغن و سایر اجزای مدار باید بررسی شود.
شیر انبساط و کنترل جریان مبرد
شیر انبساط یکی از اجزای مهم مدار تبرید است و شرایط ورود مبرد به اواپراتور را کنترل میکند. انتخاب و تنظیم صحیح این بخش روی عملکرد اواپراتور و شرایط برگشت مبرد به کمپرسور اثر دارد.
نوع شیر و روش کنترل آن باید با ظرفیت سیستم و شرایط کاری هماهنگ باشد. تنظیم نادرست میتواند باعث کاهش راندمان یا ایجاد شرایط نامناسب در مدار شود.
تجهیزات کنترلی سردخانه
سیستم کنترل، عملکرد تجهیزات را براساس شرایط تعریفشده مدیریت میکند. کنترلر دما، سنسورها، ترموستاتها، تجهیزات هشدار و تابلو برق میتوانند بخشی از این مجموعه باشند.
در پروژههای صنعتی، سیستم کنترل باید علاوه بر مدیریت دما، امکان پایش شرایط کاری و واکنش مناسب در وضعیتهای غیرعادی را فراهم کند. سطح کنترل موردنیاز براساس نوع و حساسیت پروژه تعیین میشود.
| تجهیز کنترلی |
وظیفه اصلی |
کاربرد |
| کنترلر دما |
تنظیم شرایط کاری |
مدیریت دمای سردخانه |
| سنسور دما |
اندازهگیری دما |
ارسال اطلاعات به کنترلر |
| تابلو برق |
توزیع و کنترل برق |
مدیریت تجهیزات الکتریکی |
| سیستم هشدار |
اعلام شرایط غیرعادی |
افزایش ایمنی بهرهبرداری |
| حفاظت موتور |
محافظت از تجهیزات |
کاهش ریسک آسیب الکتریکی |
انتخاب تابلو برق و تجهیزات حفاظتی
سیستم برق باید متناسب با توان تجهیزات برودتی طراحی شود. کمپرسورها، فنها، هیترها، پمپها و سایر تجهیزات ممکن است نیازهای الکتریکی متفاوتی داشته باشند.
حفاظت در برابر شرایط نامناسب برق و کنترل صحیح تجهیزات باید از ابتدا در طراحی تابلو لحاظ شود. انتخاب تجهیزات حفاظتی نیز باید براساس مشخصات واقعی مصرفکنندهها و الزامات پروژه انجام گیرد.
👨🔬 نظر کارشناس: تابلو برق را نباید یک بخش جدا از سیستم تبرید در نظر گرفت. هماهنگی میان تجهیزات برودتی، برق و کنترل باعث میشود راهاندازی و سرویس سیستم سادهتر شود.
تجهیزات جانبی موردنیاز در سردخانه صنعتی
علاوه بر تجهیزات اصلی مدار تبرید، هر پروژه به مجموعهای از تجهیزات جانبی نیاز دارد. این تجهیزات براساس نوع سردخانه و شرایط بهرهبرداری تعیین میشوند.
- فیلتر درایر و تجهیزات مرتبط با مدار تبرید
- شیرآلات و اتصالات مناسب مدار
- تجهیزات اندازهگیری فشار و دما
- سنسورها و تجهیزات کنترلی
- تابلو برق و تجهیزات حفاظتی
- سیستم روشنایی متناسب با محیط سردخانه
- درب و تجهیزات آببندی
- تجهیزات مرتبط با تخلیه آب حاصل از دیفراست
- تجهیزات هشدار و پایش شرایط کاری
دیفراست و تأثیر آن بر انتخاب تجهیزات
در برخی سردخانهها، رطوبت موجود در هوا روی سطوح سرد اواپراتور میتواند باعث ایجاد برفک شود. بنابراین روش دیفراست باید براساس دمای کاری، نوع محصول، میزان رطوبت و شرایط بهرهبرداری انتخاب شود.
روش اجرای دیفراست میتواند روی طراحی برق، کنترل و نحوه عملکرد اواپراتور اثر بگذارد. به همین دلیل، این بخش باید از مرحله طراحی اولیه مورد توجه قرار گیرد.
چگونه تجهیزات مناسب سردخانه را انتخاب کنیم؟
برای انتخاب تجهیزات باید ابتدا اطلاعات پروژه جمعآوری شود. سپس بار برودتی و شرایط طراحی مشخص میشوند. در مرحله بعد، تجهیزات اصلی و جانبی براساس ظرفیت و شرایط کاری انتخاب خواهند شد.
| مرحله |
اقدام |
نتیجه |
| ۱ |
تعیین نوع سردخانه |
مشخص شدن محدوده دمایی |
| ۲ |
محاسبه بار برودتی |
مشخص شدن ظرفیت سرمایش |
| ۳ |
بررسی شرایط محیط |
تعیین شرایط کاری تجهیزات |
| ۴ |
انتخاب کمپرسور و کندانسور |
تکمیل بخش اصلی مدار |
| ۵ |
انتخاب اواپراتور |
تأمین سرمای موردنیاز اتاق |
| ۶ |
انتخاب کنترل و حفاظت |
مدیریت و ایمنی سیستم |
| ۷ |
بررسی سازگاری کل سیستم |
آمادگی برای اجرا |
مقایسه تجهیزات براساس نیاز پروژه
انتخاب تجهیزات باید بر اساس نیاز واقعی پروژه انجام شود. یک سردخانه کوچک با بار ثابت، الزاماً به همان ساختار تجهیزاتی یک مجموعه صنعتی بزرگ با بار متغیر نیاز ندارد. همچنین سردخانه بالای صفر با سیستم انجماد سریع از نظر تجهیزات و شرایط کاری تفاوت دارد.
در پروژههای بزرگتر، امکان استفاده از سیستمهای چندکمپرسوره و روشهای مدیریت ظرفیت نیز قابل بررسی است. این انتخابها باید توسط طراح و براساس بار واقعی، ساعات کارکرد و شرایط بهرهبرداری انجام شوند.
💡 نکته: معیار اصلی انتخاب تجهیزات، تناسب آنها با کل سیستم است. حتی تجهیزات باکیفیت نیز اگر ظرفیت یا شرایط کاری مناسبی نداشته باشند، نمیتوانند عملکرد مطلوب پروژه را تضمین کنند.
چکلیست انتخاب تجهیزات پیش از خرید
| مورد بررسی |
کنترل قبل از سفارش |
| بار برودتی |
براساس محاسبات پروژه تأیید شده باشد |
| کمپرسور |
با شرایط دمایی و ظرفیت سیستم هماهنگ باشد |
| کندانسور |
ظرفیت دفع حرارت کافی داشته باشد |
| اواپراتور |
با دما و شرایط محصول سازگار باشد |
| مبرد |
با تمام اجزای مدار سازگار باشد |
| تابلو برق |
براساس توان مصرفکنندهها طراحی شود |
| کنترلر و سنسورها |
با منطق بهرهبرداری پروژه هماهنگ باشند |
| تجهیزات حفاظتی |
براساس مشخصات الکتریکی سیستم انتخاب شوند |
📦 پیشنهاد خرید: پیش از خرید هر تجهیز، مشخصات فنی پروژه را یکجا آماده کنید. ظرفیت سردخانه، بار برودتی، دمای کاری، نوع مبرد و شرایط محیطی باید مبنای مقایسه تجهیزات قرار بگیرند.
⭐ توصیه حرفهای: در پروژههای صنعتی، قیمت اولیه تجهیز نباید تنها معیار انتخاب باشد. مصرف انرژی، قابلیت سرویس، دسترسی به قطعات، کیفیت ساخت و سازگاری با سایر اجزای سیستم نیز باید بررسی شوند.
انتخاب اصولی تجهیزات، زمینه را برای اجرای دقیق مدار تبرید فراهم میکند. در مرحله بعد، سازه سردخانه، پنلها، کف، سقف و عایقکاری باید بهگونهای اجرا شوند که کمترین تبادل حرارتی و بیشترین پایداری دمایی را برای سیستم ایجاد کنند.
ساخت سازه، پنل، کف و عایقکاری سردخانه صنعتی
پس از تعیین ظرفیت و انتخاب تجهیزات، نوبت به اجرای سازه و پوسته عایق سردخانه میرسد. کیفیت این مرحله مستقیماً بر پایداری دما، مصرف انرژی و عملکرد سیستم تبرید اثر میگذارد. اگر پنلها، کف، سقف، درزها یا درب بهدرستی اجرا نشوند، بخشی از سرمای تولیدشده از دست میرود و تجهیزات باید مدت بیشتری کار کنند.
در اجرای اصولی سردخانه، سازه داخلی فقط به نصب چند پنل محدود نمیشود. ابعاد اتاق، نوع محصول، دمای کاری، شرایط محیط، بارگذاری کف، مسیر عبور کالا، محل نصب تجهیزات و نحوه آببندی باید از ابتدا در نقشه اجرایی مشخص شوند. این هماهنگی باعث میشود بخش سازهای با سیستم برودتی و نیاز بهرهبردار سازگار باشد.
طراحی سازه سردخانه پیش از اجرا
اولین قدم در ساخت سازه، مشخص کردن ابعاد و شکل اتاق است. طول، عرض و ارتفاع باید براساس ظرفیت موردنیاز، نحوه چیدمان کالا و فضای لازم برای گردش هوا تعیین شوند.
محل قرارگیری درب، تجهیزات برودتی، قفسهها، مسیر ورود و خروج کالا و فضای موردنیاز برای تعمیرات نیز باید در نقشه دیده شود. تغییر این موارد پس از نصب پنلها میتواند هزینه و زمان پروژه را افزایش دهد.
| بخش سازه |
مهمترین موضوع |
هدف |
| دیوارهها |
عایق و آببندی اتصالات |
کاهش انتقال حرارت |
| سقف |
عایقکاری و استحکام |
کنترل تبادل حرارت |
| کف |
عایق، تحمل بار و آببندی |
حفظ دما و تحمل وزن |
| درب |
عایق و درزبندی |
کاهش ورود هوای گرم |
| اتصالات |
درزبندی کامل |
جلوگیری از نفوذ هوا و رطوبت |
انتخاب پنل سردخانهای
پنل یکی از اصلیترین اجزای پوسته سردخانه است. پنل باید براساس دمای کاری، شرایط محیط، ضخامت موردنیاز و نوع کاربرد انتخاب شود. کیفیت هسته عایق، روکش، اتصالات و نحوه نصب همگی در عملکرد نهایی تأثیر دارند.
ضخامت پنل نیز باید براساس محاسبات حرارتی پروژه تعیین شود. یک ضخامت مشخص را نمیتوان برای همه سردخانهها مناسب دانست، زیرا سردخانه بالای صفر، زیر صفر و پروژههای انجمادی شرایط متفاوتی دارند.
| عامل انتخاب پنل |
دلیل اهمیت |
اثر بر پروژه |
| دمای کاری |
تعیین میزان عایق موردنیاز |
پایداری شرایط داخلی |
| شرایط محیط |
تفاوت دمای داخل و خارج |
تأثیر بر انتقال حرارت |
| ضخامت پنل |
کنترل مقاومت حرارتی |
تأثیر بر مصرف انرژی |
| نوع روکش |
مقاومت در برابر شرایط محیط |
دوام سازه |
| کیفیت اتصال |
کاهش نشت هوا |
افزایش راندمان عایق |
💡 نکته: مشخصات پنل باید قبل از خرید با شرایط واقعی پروژه تطبیق داده شود. ضخامت بیشتر بهتنهایی معیار کافی برای انتخاب پنل نیست و کیفیت هسته، روکش و اجرای اتصالات نیز اهمیت دارد.
اجرای دیوارههای سردخانه
دیوارهها باید بهصورت دقیق و تراز نصب شوند. هر پنل باید در محل تعیینشده قرار بگیرد و اتصال آن با پنل مجاور بهدرستی انجام شود.
در زمان نصب باید محل عبور لولهها، کابلها، سنسورها و سایر تأسیسات نیز مشخص باشد. ایجاد سوراخ یا برشهای غیراصولی پس از پایان نصب میتواند آببندی پوسته را دچار مشکل کند.
اتصال دیواره به کف و سقف اهمیت زیادی دارد. این نقاط باید به شکلی اجرا شوند که مسیر انتقال حرارت و نفوذ رطوبت تا حد امکان کنترل شود.
سقف سردخانه و الزامات اجرای آن
سقف یکی از سطوح اصلی تبادل حرارتی است و باید متناسب با شرایط پروژه عایق شود. در طراحی سقف، علاوه بر عایقکاری، نحوه اتصال پنلها و شرایط نصب تجهیزات داخلی نیز بررسی میشود.
وزن تجهیزات آویزان از سقف باید در طراحی سازه لحاظ شود. اواپراتور، چراغها، کابلها و سایر اجزا نباید بدون بررسی ظرفیت سازه روی پنل یا اتصالات نصب شوند.
⚠ هشدار: آویزان کردن تجهیزات سنگین بدون در نظر گرفتن ظرفیت سازه میتواند به پنلها یا اتصالات آسیب بزند. نقاط نصب تجهیزات باید از مرحله طراحی مشخص شوند.
اهمیت اجرای اصولی کف سردخانه
کف در بسیاری از پروژهها یکی از مهمترین قسمتهای سازه است. کف باید علاوه بر ایجاد عایق حرارتی مناسب، وزن محصول، پالت، قفسهها و تجهیزات جابهجایی را تحمل کند.
در سردخانههای زیر صفر و انجمادی، طراحی کف اهمیت بیشتری پیدا میکند. نوع لایههای عایق، مقاومت سازهای، جلوگیری از نفوذ رطوبت و شرایط محیط زیر کف باید براساس طراحی پروژه بررسی شوند.
| ویژگی کف |
دلیل نیاز |
پیامد اجرای ضعیف |
| عایقکاری مناسب |
کاهش انتقال حرارت |
افزایش بار برودتی |
| مقاومت مکانیکی |
تحمل وزن کالا و تجهیزات |
آسیب یا نشست کف |
| آببندی |
کنترل نفوذ رطوبت |
آسیب به ساختار کف |
| سطح مناسب |
سهولت جابهجایی کالا |
اختلال در بهرهبرداری |
عایقکاری کف در سردخانههای زیر صفر
در سردخانههای با دمای پایین، تنها عایقکردن دیوارهها و سقف کافی نیست. کف نیز باید براساس شرایط دمایی طراحی شود. ورود گرما از زیر کف میتواند بار برودتی سیستم را افزایش دهد و روی عملکرد سردخانه اثر بگذارد.
ساختار کف باید متناسب با نوع سازه و شرایط محل اجرا طراحی شود. در پروژههای خاص، جزئیات فنی زیرسازی و کنترل شرایط زیر کف نیز باید در نقشه اجرایی دیده شوند.
درزبندی و آببندی اتصالات پنل
اتصالات پنلها یکی از نقاط حساس در اجرای سردخانه هستند. وجود فاصله، شکاف یا اتصال نامناسب میتواند باعث ورود هوای محیط و انتقال حرارت شود.
تمام محلهای اتصال باید براساس روش اجرایی پروژه درزبندی شوند. محل برخورد دیواره با کف، دیواره با سقف، اطراف درب و محل عبور تأسیسات نیز نیاز به توجه ویژه دارند.
👨🔬 نظر کارشناس: کیفیت عایق فقط به جنس پنل وابسته نیست. نحوه نصب، اتصال، برش، درزبندی و آببندی میتواند تأثیر زیادی بر عملکرد نهایی پوسته سردخانه داشته باشد.
درب سردخانه و نقش آن در حفظ دما
درب یکی از پرترددترین قسمتهای سردخانه است. هر بار باز شدن درب، امکان ورود هوای گرم و خروج هوای سرد را ایجاد میکند. به همین دلیل، ساختار درب باید با دمای کاری و میزان تردد پروژه هماهنگ باشد.
نوارهای درزبندی، چهارچوب، لولاها و مکانیزم بسته شدن درب باید بهصورت دورهای بررسی شوند. خرابی یا فرسودگی درزبندی میتواند به افزایش بار حرارتی و کارکرد بیشتر تجهیزات منجر شود.
| شرایط پروژه |
موضوع مهم در انتخاب درب |
هدف |
| تردد کم |
عایق و درزبندی مناسب |
حفظ شرایط داخلی |
| تردد متوسط |
سهولت باز و بسته شدن |
کاهش اتلاف سرما |
| تردد زیاد |
مقاومت مکانیکی و مدیریت تردد |
کاهش نفوذ هوای محیط |
| دمای بسیار پایین |
تناسب کامل درب با دمای کاری |
پایداری دمایی |
کف، دیوار و سقف باید یک سیستم یکپارچه باشند
یکی از اشتباهات رایج، بررسی جداگانه هر قسمت از پوسته سردخانه است. در عمل، کف، دیواره، سقف و درب باید بهعنوان یک مجموعه عایق طراحی شوند.
اگر یک قسمت عایق مناسبی داشته باشد اما محل اتصال آن با بخش دیگر بهدرستی اجرا نشود، همان نقطه میتواند به مسیر انتقال حرارت تبدیل شود. بنابراین جزئیات اتصال در نقشه اجرایی اهمیت زیادی دارند.
محل عبور لوله و کابل از پنلها
لولههای مدار تبرید، کابلهای برق و سنسورها باید از مسیرهای مشخص عبور کنند. ایجاد مسیرهای متعدد و بدون برنامه در پنلها میتواند کیفیت عایق و آببندی را کاهش دهد.
بهتر است محل عبور تأسیسات پیش از نصب پنلها مشخص شود. سپس مسیرها با روش مناسب اجرا و اطراف آنها بهدرستی آببندی شوند.
📌 نکته مهم: محل عبور تأسیسات را به مرحله پایانی موکول نکنید. هماهنگی میان تیم سازه، برق و تبرید از ایجاد برشها و اصلاحات غیرضروری روی پنل جلوگیری میکند.
کنترل کیفیت اجرای سازه سردخانه
پس از نصب پنلها، باید تمام بخشهای سازه بررسی شوند. تراز بودن پنلها، کیفیت اتصالات، وضعیت درزها، سلامت روکش، محل عبور تأسیسات و وضعیت درب از موارد مهم کنترل هستند.
| مورد کنترل |
نحوه بررسی |
نتیجه مطلوب |
| اتصال پنلها |
بازرسی چشمی و کنترل اجرای اتصال |
اتصال منظم و بدون شکاف |
| درزبندی |
بررسی تمام نقاط اتصال |
آببندی مناسب |
| درب |
کنترل بسته شدن و نوارها |
بسته شدن کامل و درزبندی مناسب |
| کف |
کنترل سطح و مقاومت |
آماده بهرهبرداری |
| محل عبور تأسیسات |
بررسی آببندی اطراف مسیرها |
کاهش نفوذ هوا و رطوبت |
| سقف |
بررسی اتصالات و نقاط نصب |
پایداری سازه |
اشتباهات رایج در ساخت و عایقکاری سردخانه
- انتخاب ضخامت پنل بدون محاسبات فنی
- نادیده گرفتن بارگذاری کف
- اجرای ضعیف درزهای پنل
- بیتوجهی به محل عبور لوله و کابل
- استفاده از درب نامتناسب با دمای کاری
- نصب تجهیزات سنگین بدون بررسی سازه
- ایجاد برشهای متعدد روی پنل پس از نصب
- نادیده گرفتن شرایط کف در سردخانههای زیر صفر
- عدم بررسی آببندی اطراف تأسیسات
- تحویل سازه بدون کنترل نهایی اتصالات و درزها
⚠ هشدار: هرگونه ضعف در پوسته عایق میتواند بار حرارتی سیستم را افزایش دهد. اصلاح ایرادهای سازهای پس از راهاندازی معمولاً دشوارتر از پیشبینی و اجرای صحیح آنها در مرحله ساخت است.
چکلیست نهایی اجرای سازه و عایق
| مرحله |
وضعیت کنترل |
| ابعاد سردخانه مطابق نقشه اجرا شده است |
تأیید / نیازمند اصلاح |
| پنلها براساس شرایط پروژه انتخاب شدهاند |
تأیید / نیازمند اصلاح |
| اتصالات پنلها بررسی شدهاند |
تأیید / نیازمند اصلاح |
| کف دارای ساختار مناسب برای بارگذاری است |
تأیید / نیازمند اصلاح |
| درب با شرایط کاری سردخانه هماهنگ است |
تأیید / نیازمند اصلاح |
| تمام مسیرهای عبور تأسیسات آببندی شدهاند |
تأیید / نیازمند اصلاح |
| محل نصب تجهیزات روی سازه بررسی شده است |
تأیید / نیازمند اصلاح |
| بازرسی نهایی عایق و درزها انجام شده است |
تأیید / نیازمند اصلاح |
⭐ توصیه حرفهای: قبل از نصب نهایی تجهیزات برودتی، سازه و پوسته عایق سردخانه را کنترل کنید. تکمیل این مرحله پیش از راهاندازی باعث میشود مشکلات احتمالی درز، کف، سقف یا درب با هزینه و زمان کمتری اصلاح شوند.
در الکتروبهمن انجماد، اجرای سازه باید در هماهنگی با طراحی برودتی، برق و کنترل انجام شود. این هماهنگی کمک میکند مسیر تأسیسات، محل نصب تجهیزات و جزئیات عایقکاری از ابتدا براساس نیاز واقعی پروژه اجرا شوند.
سیستم برق، کنترل و تجهیزات حفاظتی
سیستم برق و کنترل، یکی از بخشهای حساس در اجرای سردخانه صنعتی است. عملکرد کمپرسور، کندانسور، اواپراتور، فنها، سیستم دیفراست و تجهیزات کنترلی به طراحی درست این بخش وابسته است. اگر مدار برق بدون هماهنگی با سیستم تبرید طراحی شود، احتمال افزایش مصرف انرژی، توقف تجهیزات و آسیب به قطعات بیشتر میشود.
در یک پروژه استاندارد، برق سردخانه فقط به روشن و خاموش شدن تجهیزات محدود نیست. تابلو برق، حفاظت موتور، کنترل دما، سنسورها، آلارمها، سیستم قطع اضطراری و تجهیزات حفاظتی باید در کنار مدار تبرید طراحی شوند. این هماهنگی، ایمنی و پایداری سردخانه را افزایش میدهد.
👨🔧 نظر کارشناس: انتخاب تجهیزات برقی را نباید بعد از خرید کمپرسور و اواپراتور انجام داد. مشخصات الکتریکی تجهیزات باید از مرحله طراحی در کنار محاسبات برودتی بررسی شود.
برق سردخانه صنعتی چگونه طراحی میشود؟
اولین مرحله، مشخص کردن تجهیزات مصرفکننده برق است. کمپرسور، فن کندانسور، فن اواپراتور، هیترهای دیفراست، پمپها، روشنایی، کنترلرها و تجهیزات جانبی هرکدام بار مشخصی ایجاد میکنند.
پس از مشخص شدن تجهیزات، توان و شرایط کار آنها بررسی میشود. نوع برق ورودی، تعداد فازها، جریان کاری، شرایط راهاندازی موتور و نحوه کنترل تجهیزات باید در طراحی تابلو برق در نظر گرفته شود.
| تجهیز |
نقش در سردخانه |
نکته مهم در طراحی برق |
| کمپرسور |
تأمین توان اصلی سیکل تبرید |
بررسی جریان کاری و جریان راهاندازی |
| فن کندانسور |
دفع گرمای مبرد |
کنترل مناسب و حفاظت موتور |
| فن اواپراتور |
گردش هوای سرد داخل اتاق |
هماهنگی با کنترل دما و دیفراست |
| هیتر دیفراست |
ذوب یخ روی اواپراتور |
مدار مستقل و حفاظت مناسب |
| کنترلر و سنسورها |
کنترل شرایط کاری |
تأمین برق پایدار و سیمکشی صحیح |
تابلو برق سردخانه صنعتی
تابلو برق، مرکز مدیریت تجهیزات الکتریکی سردخانه است. تمام مدارهای اصلی و کنترلی باید به شکلی منظم داخل تابلو قرار بگیرند. این ساختار، عیبیابی و سرویس دورهای را سادهتر میکند.
تابلو مناسب باید بر اساس تعداد تجهیزات، توان مصرفی، نوع کمپرسور، روش راهاندازی و شرایط پروژه انتخاب شود. در پروژههای بزرگ نیز ممکن است چند کمپرسور بهصورت مرحلهای وارد مدار شوند تا ظرفیت سرمایشی با بار واقعی هماهنگ شود.
چیدمان داخلی تابلو اهمیت زیادی دارد. تجهیزات قدرت و کنترل باید با نظم مناسب نصب شوند. مسیر کابلها نیز باید طوری انتخاب شود که تعمیرکار بتواند هر مدار را بهسرعت شناسایی و بررسی کند.
💡 نکته: روی تجهیزات و کابلهای اصلی تابلو، برچسبگذاری مناسب انجام دهید. این کار در زمان تعمیرات، عیبیابی و سرویس دورهای بسیار کاربردی است.
تجهیزات حفاظتی موردنیاز در مدار برق
موتورهای سردخانه در برابر شرایط مختلف الکتریکی نیاز به حفاظت دارند. افت یا افزایش نامناسب ولتاژ، اضافهبار، اتصال کوتاه و مشکلات فاز میتوانند عملکرد تجهیزات را مختل کنند.
برای همین، تجهیزات حفاظتی متناسب با ساختار مدار انتخاب میشوند. نوع و ظرفیت هر وسیله حفاظتی باید بر اساس مشخصات واقعی تجهیزات و طراحی برق تعیین شود و نباید از مقادیر ثابت و عمومی برای همه پروژهها استفاده کرد.
- کلیدهای حفاظتی مناسب مدار
- تجهیزات حفاظت موتور در برابر اضافهبار
- حفاظت در برابر اتصال کوتاه
- حفاظت مناسب مدارهای کنترلی
- سیستم ارت و همبندی تجهیزات
- تجهیزات حفاظتی متناسب با شرایط شبکه برق
⚠ هشدار: انتخاب فیوز، کلید، کنتاکتور یا حفاظت موتور فقط بر اساس توان اسمی تجهیزات کافی نیست. جریان واقعی، شرایط راهاندازی، نوع موتور و مشخصات شبکه باید توسط متخصص برق بررسی شود.
کنترل دما و عملکرد تجهیزات تبرید
کنترل دما یکی از مهمترین وظایف سیستم کنترل سردخانه است. سنسور دما، کنترلر و تجهیزات فرمان باید به شکلی هماهنگ عمل کنند تا کمپرسور و سایر تجهیزات در شرایط موردنیاز وارد مدار شوند.
سنسورها باید در محل مناسبی قرار بگیرند. اگر سنسور در نقطهای نصب شود که شرایط آن با فضای واقعی نگهداری محصول تفاوت زیادی داشته باشد، کنترلر نیز اطلاعات دقیقی دریافت نمیکند.
در سردخانههای بزرگتر، کنترل تجهیزات میتواند پیچیدهتر باشد. چند کمپرسور، فنهای متعدد، دیفراست زمانبندیشده و آلارمهای مختلف نیازمند طراحی کنترل دقیقتری هستند.
| جزء کنترلی |
وظیفه |
اهمیت |
| سنسور دما |
اندازهگیری دمای محیط یا نقطه موردنظر |
دقت کنترل سرمایش |
| کنترلر |
صدور فرمان به تجهیزات |
تنظیم عملکرد سیستم |
| تایمر دیفراست |
مدیریت چرخه یخزدایی |
حفظ عملکرد اواپراتور |
| آلارم |
اعلام شرایط غیرعادی |
افزایش سرعت واکنش اپراتور |
سیستم دیفراست و مدار برق آن
در برخی سردخانهها، تشکیل یخ روی اواپراتور میتواند انتقال حرارت و گردش هوا را کاهش دهد. به همین دلیل، سیستم دیفراست باید متناسب با نوع سردخانه و شرایط کاری طراحی شود.
در سیستمهایی که از هیتر استفاده میکنند، مدار دیفراست باید از نظر توان، حفاظت و فرمان با تابلو برق هماهنگ باشد. همچنین لازم است کنترل دیفراست از ادامه همزمان سرمایش در شرایط نامناسب جلوگیری کند.
انتخاب روش دیفراست به دمای کاری، نوع محصول، میزان رطوبت و ساختار اواپراتور وابسته است. بنابراین نمیتوان یک روش ثابت را برای تمام سردخانهها مناسب دانست.
آلارمها و تجهیزات هشدار
سیستم هشدار باعث میشود اپراتور سریعتر متوجه شرایط غیرعادی شود. افزایش دما، توقف کمپرسور، اختلال در بعضی تجهیزات یا باز ماندن درب میتواند در پروژههای مختلف نیازمند هشدار باشد.
نوع آلارم باید با اهمیت محصول و حساسیت فرآیند انتخاب شود. در سردخانههایی که توقف سیستم میتواند خسارت زیادی ایجاد کند، پایش مداوم شرایط اهمیت بیشتری پیدا میکند.
⭐ توصیه حرفهای: اگر محصولات ارزشمند یا حساس در سردخانه نگهداری میشوند، امکان ثبت و پایش دما را از مرحله طراحی بررسی کنید. ثبت دادهها میتواند در کنترل عملکرد و بررسی مشکلات گذشته مفید باشد.
سیمکشی و مسیر عبور کابلها
مسیر کابلها باید از ابتدا در نقشه اجرایی مشخص شود. کابلهای قدرت، کنترل و سنسورها باید با توجه به شرایط محیطی و الزامات فنی مسیر مناسبی داشته باشند.
در محل عبور کابل از پنل یا دیواره سردخانه، آببندی اهمیت زیادی دارد. یک عبور نامناسب میتواند باعث نفوذ رطوبت و کاهش کیفیت عایقبندی شود.
همچنین دسترسی برای تعمیرات باید حفظ شود. کابلکشی فشرده و نامنظم، پیدا کردن خطا را دشوار میکند و زمان سرویس را افزایش میدهد.
ارت و ایمنی الکتریکی
تمام تجهیزات فلزی و مدارهای الکتریکی باید مطابق طراحی ایمنی پروژه به سیستم ارت متصل شوند. ارت مناسب، یکی از بخشهای مهم حفاظت افراد و تجهیزات است.
در زمان اجرای برق سردخانه، وضعیت تابلو، اتصالات، کابلها و تجهیزات حفاظتی باید بررسی شود. تستهای لازم نیز باید پیش از بهرهبرداری و مطابق الزامات فنی پروژه انجام شوند.
📌 نکته مهم: اجرای مدار برق سردخانه باید توسط فرد یا تیم دارای صلاحیت فنی انجام شود. تغییرات خودسرانه در مدار کمپرسور یا حفاظت موتور میتواند ایمنی و عملکرد کل سیستم را تحت تأثیر قرار دهد.
هماهنگی برق با سیستم تبرید
یکی از مهمترین اصول در اجرای سردخانه صنعتی، هماهنگی میان تیم برق و تیم تبرید است. مشخصات کمپرسور و تجهیزات سرمایشی باید پیش از ساخت تابلو برق در اختیار طراح قرار بگیرد.
اگر ظرفیت یا نوع تجهیزات در زمان اجرای پروژه تغییر کند، مدار برق نیز ممکن است نیاز به بازبینی داشته باشد. این موضوع بهخصوص در پروژههایی که چند کمپرسور یا تجهیزات پرقدرت دارند اهمیت بیشتری دارد.
| مرحله کنترل |
موارد بررسی |
| قبل از ساخت تابلو |
مشخصات کمپرسور، فنها، هیترها و تجهیزات کنترلی |
| هنگام سیمکشی |
مسیر کابل، شمارهگذاری، اتصالات و حفاظت مدار |
| پیش از راهاندازی |
بررسی مدارهای قدرت و فرمان و تجهیزات حفاظتی |
| هنگام تست |
بررسی عملکرد تجهیزات در شرایط کاری |
چکلیست برق و کنترل قبل از راهاندازی
- بررسی تابلو برق و چیدمان تجهیزات
- کنترل اتصالات مدارهای قدرت و فرمان
- بررسی تجهیزات حفاظت موتور
- بررسی سیستم ارت
- کنترل سنسورها و محل نصب آنها
- تست کنترلر و تنظیمات اولیه
- بررسی مدار دیفراست
- تست عملکرد آلارمها
- بررسی مسیر کابلها و آببندی محل عبور آنها
- هماهنگی نهایی مدار برق با تجهیزات تبرید
📦 پیشنهاد خرید: هنگام سفارش تجهیزات برق، مشخصات فنی واقعی سردخانه، نوع کمپرسور، تعداد تجهیزات و شرایط محیطی پروژه را در اختیار تأمینکننده قرار دهید. خرید تجهیزات بدون بررسی نقشه اجرایی میتواند باعث انتخاب نادرست شود.
در نهایت، سیستم برق سردخانه باید بخشی از یک طراحی یکپارچه باشد. زمانی که برق، کنترل، تبرید، سازه و عایقبندی از ابتدا با یکدیگر هماهنگ شوند، فرآیند راهاندازی سادهتر خواهد شد و امکان مدیریت بهتر تجهیزات فراهم میشود.
نصب، تست و راهاندازی سردخانه صنعتی
پس از تکمیل سازه، عایقکاری، تجهیزات تبرید و سیستم برق، پروژه وارد مرحله نصب، تست و راهاندازی میشود. این مرحله در اجرای سردخانه صنعتی اهمیت زیادی دارد؛ زیرا کیفیت کارهای انجامشده باید قبل از بهرهبرداری نهایی بررسی شود. حتی اگر تجهیزات از برندهای معتبر انتخاب شده باشند، نصب نادرست میتواند عملکرد سیستم را کاهش دهد.
راهاندازی اصولی فقط به روشن کردن کمپرسور محدود نمیشود. مدار تبرید، برق، کنترل، سنسورها، اواپراتور، کندانسور، درب، عایقبندی و شرایط دمایی باید مرحلهبهمرحله بررسی شوند. سپس عملکرد سردخانه در شرایط واقعی ارزیابی میشود.
👨🔬 نظر کارشناس: پیش از قرار دادن محصول داخل سردخانه، باید عملکرد سیستم در حالت بدون بار و سپس در شرایط کاری مناسب بررسی شود. این کار امکان شناسایی بسیاری از ایرادات را پیش از شروع بهرهبرداری فراهم میکند.
مراحل اصلی نصب سردخانه صنعتی
نصب باید بر اساس نقشه اجرایی و ترتیب مشخص انجام شود. ابتدا تجهیزات اصلی در محل مناسب قرار میگیرند و سپس مدارهای مکانیکی، برقی و کنترلی تکمیل میشوند.
| مرحله |
اقدامات اصلی |
هدف |
| جانمایی تجهیزات |
قرارگیری کمپرسور، کندانسور و اواپراتور |
ایجاد دسترسی و شرایط کاری مناسب |
| لولهکشی |
اجرای خطوط مکش، مایع و سایر مسیرهای موردنیاز |
تکمیل مدار تبرید |
| اتصالات |
اتصال تجهیزات مکانیکی و الکتریکی |
آمادهسازی سیستم برای تست |
| کنترل |
اتصال سنسورها و کنترلرها |
مدیریت عملکرد سیستم |
| تست |
بررسی مدارهای مختلف |
شناسایی ایرادات احتمالی |
نصب کمپرسور و یونیت کندانسینگ
کمپرسور باید در محل مناسبی نصب شود تا دسترسی برای سرویس و تعمیرات وجود داشته باشد. همچنین شرایط نصب باید با وزن تجهیزات، لرزش، مسیر لولهکشی و تهویه محل هماهنگ باشد.
در صورت استفاده از یونیت کندانسینگ، محل نصب باید امکان دفع مناسب گرما را فراهم کند. محدود شدن جریان هوا در اطراف کندانسور میتواند روی عملکرد سیستم تأثیر بگذارد.
اتصالات کمپرسور نیز باید مطابق طراحی انجام شوند. مسیر لولهها نباید بدون دلیل طولانی یا پیچیده باشد و باید از ایجاد شرایط نامناسب برای برگشت روغن یا عملکرد مدار جلوگیری شود.
💡 نکته: در زمان نصب تجهیزات بیرونی، دسترسی به کمپرسور، کندانسور، تابلو برق و شیرآلات را از ابتدا در نظر بگیرید. تجهیزات نباید به شکلی نصب شوند که سرویس دورهای دشوار شود.
اجرای لولهکشی مدار تبرید
لولهکشی یکی از بخشهای حساس راهاندازی است. قطر، مسیر و نحوه نصب خطوط باید بر اساس طراحی سیستم انتخاب شود. اجرای نامناسب میتواند افت فشار، مشکلات برگشت روغن یا اختلال در عملکرد مدار ایجاد کند.
پس از اجرای لولهها، اتصالات باید بررسی شوند. محلهای جوشکاری و اتصالات مکانیکی باید از نظر کیفیت اجرا کنترل شوند تا مدار برای مراحل بعدی آماده باشد.
عایقکاری خطوط نیز اهمیت دارد. عایق باید پیوسته و بدون نقاط باز باشد. در محل اتصالات و عبور لولهها نیز باید از ایجاد مسیر نفوذ رطوبت جلوگیری شود.
تست نشتی مدار تبرید
پیش از شارژ نهایی مدار، تست نشتی انجام میشود. هدف این مرحله، شناسایی نقاطی است که ممکن است در اثر اجرای نامناسب اتصالات یا جوشکاری دچار نشتی باشند.
روش تست باید با نوع سیستم و الزامات فنی آن هماهنگ باشد. فشار و تجهیزات مورد استفاده نیز باید توسط تکنسین متخصص تعیین شود. استفاده از روشهای غیراصولی میتواند به تجهیزات آسیب برساند.
⚠ هشدار: تست مدار تبرید باید با تجهیزات مناسب و توسط نیروی متخصص انجام شود. فشار آزمایش نباید بدون توجه به مشخصات قطعات و محدودیتهای سازنده انتخاب شود.
وکیوم مدار تبرید
پس از اطمینان از سلامت اتصالات، آمادهسازی مدار برای شارژ مبرد انجام میشود. یکی از مراحل مهم این فرآیند، تخلیه رطوبت و گازهای ناخواسته از مدار با تجهیزات مناسب است.
وجود رطوبت یا هوا در مدار میتواند عملکرد سیستم را تحت تأثیر قرار دهد. به همین دلیل، وکیوم باید با تجهیزات مناسب و تا رسیدن به شرایط موردنیاز سیستم انجام شود.
پس از پایان وکیوم نیز بهتر است وضعیت مدار بررسی شود تا مشخص شود سیستم شرایط لازم برای مرحله شارژ و راهاندازی را دارد.
شارژ مبرد و بررسی مدار
نوع و مقدار مبرد باید مطابق طراحی و مشخصات تجهیزات تعیین شود. مقدار مبرد یک عدد ثابت برای تمام سردخانهها نیست و به نوع سیستم، ظرفیت، طول خطوط و شرایط کاری وابسته است.
شارژ بیش از حد یا کمتر از مقدار موردنیاز میتواند عملکرد سیستم را مختل کند. بنابراین این مرحله باید بر اساس مشخصات فنی واقعی سیستم و توسط تکنسین مجرب انجام شود.
| مورد بررسی |
علت اهمیت |
| نوع مبرد |
هماهنگی با طراحی و تجهیزات سیستم |
| مقدار شارژ |
جلوگیری از عملکرد نامناسب مدار |
| شرایط کاری |
بررسی عملکرد واقعی سیستم |
| اتصالات |
کنترل احتمال نشتی |
راهاندازی اواپراتور و کندانسور
پس از آماده شدن مدار تبرید، عملکرد اواپراتور و کندانسور بررسی میشود. فنها باید در جهت صحیح کار کنند و جریان هوا نباید توسط موانع غیرضروری محدود شود.
در اواپراتور، وضعیت گردش هوا و تشکیل یخ نیز باید بررسی شود. اگر شرایط کاری باعث یخزدگی غیرعادی شود، باید علت آن مشخص شود و سیستم بدون بررسی علت، بهصورت مداوم در مدار باقی نماند.
در سمت کندانسور نیز دفع گرما باید مناسب باشد. دمای محیط، محل نصب و جریان هوا میتوانند روی عملکرد این بخش اثر بگذارند.
تست سیستم برق و کنترل
پیش از راهاندازی کامل، مدارهای برق و کنترل باید بررسی شوند. عملکرد کنتاکتورها، حفاظت موتور، کنترلر، سنسورها، آلارمها و تجهیزات فرمان باید مطابق نقشه بررسی شود.
سنسور دما نیز باید مقدار قابل قبول و منطقی را نمایش دهد. اگر عدد نمایش دادهشده با شرایط واقعی محیط اختلاف غیرعادی داشته باشد، محل نصب یا عملکرد سنسور باید بررسی شود.
- بررسی تابلو برق و اتصالات
- تست مدار فرمان
- بررسی عملکرد سنسورها
- کنترل تنظیمات کنترلر
- بررسی مدار دیفراست
- تست آلارمها
- بررسی عملکرد تجهیزات حفاظتی
تست اولیه سردخانه بدون بار
یکی از مراحل مهم، راهاندازی اولیه بدون بار یا با شرایط کنترلشده است. در این مرحله، رفتار سیستم بررسی میشود تا مشکلات احتمالی قبل از ورود محصول شناسایی شوند.
در این آزمایش، دما، عملکرد کمپرسور، فشارهای کاری، وضعیت فنها، عملکرد کنترلر و رفتار اواپراتور و کندانسور بررسی میشود. اطلاعات ثبتشده میتواند برای تنظیم نهایی سیستم مورد استفاده قرار گیرد.
⭐ توصیه حرفهای: برای ارزیابی سردخانه فقط به پایین آمدن دما توجه نکنید. پایداری دما، عملکرد صحیح تجهیزات، وضعیت دیفراست، آلارمها و رفتار سیستم در طول زمان نیز باید بررسی شوند.
تست درب، عایق و آببندی
درب سردخانه باید بهدرستی بسته شود و لاستیک یا سیستم آببندی آن عملکرد مناسبی داشته باشد. باز ماندن درب یا وجود نشتی در اطراف آن میتواند بار حرارتی سیستم را افزایش دهد.
محل اتصال پنلها، گوشهها، کف، سقف و مسیر عبور کابل و لوله نیز باید بررسی شود. هر نقطهای که باعث ورود هوای گرم یا رطوبت شود، میتواند روی عملکرد سردخانه اثر منفی بگذارد.
| بخش |
موارد کنترل |
| درب |
بسته شدن کامل، آببندی و سلامت یراقآلات |
| پنلها |
اتصال مناسب و نبود مسیر نفوذ هوا |
| کف |
سلامت پوشش و عایقبندی |
| عبور کابل و لوله |
آببندی محل نفوذ |
راهاندازی نهایی و تحویل سردخانه
پس از پایان تستها، تنظیمات نهایی انجام میشود. کنترلر، زمانبندی دیفراست، محدوده عملکرد تجهیزات و آلارمها باید متناسب با کاربرد سردخانه تنظیم شوند.
در زمان تحویل، اپراتور نیز باید با نحوه کار سیستم آشنا شود. آشنایی با کنترلر، روش باز و بسته کردن درب، مشاهده دما، تشخیص هشدار و اقدامات اولیه هنگام بروز مشکل، بخشی از بهرهبرداری صحیح است.
📋 چکلیست تحویل سردخانه:
- تست مدار تبرید انجام شده باشد
- نشتیهای احتمالی بررسی شده باشند
- تابلو برق و تجهیزات حفاظتی کنترل شده باشند
- سنسورها و کنترلرها عملکرد صحیح داشته باشند
- دیفراست بررسی شده باشد
- درب و آببندی سردخانه کنترل شده باشد
- آلارمها آزمایش شده باشند
- تنظیمات نهایی ثبت شده باشند
- اپراتور با نحوه استفاده از سیستم آشنا شده باشد
اهمیت ثبت اطلاعات هنگام راهاندازی
ثبت اطلاعات راهاندازی برای سرویسهای آینده بسیار مفید است. مشخصات تجهیزات، تنظیمات کنترلر، نتایج تستها و اطلاعات مربوط به شرایط کاری میتوانند بهعنوان سابقه فنی پروژه نگهداری شوند.
این اطلاعات هنگام عیبیابی نیز کاربرد دارند. اگر در آینده عملکرد سیستم تغییر کند، مقایسه وضعیت فعلی با دادههای زمان راهاندازی میتواند به شناسایی علت مشکل کمک کند.
📌 نکته: مستندسازی راهاندازی را بخشی از پروژه بدانید، نه یک کار اضافی. نقشهها، مشخصات تجهیزات، تنظیمات و سوابق سرویس باید در محل مناسبی نگهداری شوند.
در نتیجه، نصب و راهاندازی سردخانه صنعتی باید بهصورت مرحلهای و کنترلشده انجام شود. تست نشتی، آمادهسازی مدار تبرید، بررسی برق و کنترل، آزمایش تجهیزات، کنترل عایقبندی و ارزیابی عملکرد نهایی، مجموعهای از اقداماتی هستند که کیفیت بهرهبرداری را مشخص میکنند. اجرای دقیق این مراحل، زمینه را برای کارکرد پایدار سردخانه و کاهش مشکلات آینده فراهم میکند.
هزینه اجرای سردخانه صنعتی و عوامل مؤثر بر قیمت
هزینه اجرای سردخانه صنعتی به یک عدد ثابت محدود نمیشود. ابعاد سردخانه، دمای کاری، نوع محصول، ظرفیت ذخیرهسازی، تجهیزات تبرید، نوع سازه، ضخامت عایق، سیستم برق و کنترل و شرایط محل اجرا همگی روی قیمت نهایی اثر میگذارند. به همین دلیل، اعلام یک قیمت واحد بدون بررسی مشخصات پروژه معمولاً تصویر دقیقی از هزینه واقعی ارائه نمیدهد.
برای برآورد اقتصادی، ابتدا باید نیاز پروژه مشخص شود و سپس هزینه هر بخش بهصورت جداگانه بررسی شود. این روش علاوه بر افزایش دقت برآورد، به کارفرما کمک میکند تفاوت بین قیمت تجهیزات، هزینه اجرا و هزینههای جانبی را بهتر تشخیص دهد.
👨🔬 نظر کارشناس: ارزانترین پیشنهاد همیشه اقتصادیترین گزینه نیست. کیفیت عایق، انتخاب صحیح تجهیزات و اجرای اصولی میتوانند روی مصرف انرژی، هزینه تعمیرات و عمر مفید سردخانه اثر مستقیم داشته باشند.
چه عواملی قیمت اجرای سردخانه صنعتی را تعیین میکنند؟
قیمت نهایی از مجموعهای از هزینههای فنی و اجرایی تشکیل میشود. بعضی پروژهها به تجهیزات سرمایشی قدرتمندتری نیاز دارند و برخی دیگر به دلیل شرایط نگهداری محصول، سیستم کنترل دقیقتری میخواهند.
| عامل مؤثر |
تأثیر بر هزینه |
دلیل |
| ابعاد سردخانه |
زیاد |
افزایش حجم سازه، پنل و تجهیزات |
| دمای کاری |
زیاد |
تغییر نیاز سرمایشی و تجهیزات تبرید |
| نوع محصول |
متغیر |
تفاوت شرایط نگهداری و بار حرارتی |
| نوع کمپرسور و تجهیزات |
زیاد |
تفاوت ظرفیت، تکنولوژی و ساختار سیستم |
| عایق و پنل |
متوسط تا زیاد |
تأثیر بر سازه و راندمان حرارتی |
| برق و کنترل |
متغیر |
تعداد تجهیزات و سطح اتوماسیون |
| محل پروژه |
متغیر |
شرایط زمین، حمل تجهیزات و زیرساخت |
هزینه سازه و پنل سردخانه
یکی از بخشهای مهم هزینه، ساخت فضای سردخانه و اجرای پوسته عایق آن است. پنلهای سقفی و دیواری، کف، درب و جزئیات آببندی باید متناسب با دمای کاری انتخاب شوند.
افزایش ابعاد سردخانه معمولاً باعث افزایش مقدار پنل و متعلقات اجرایی میشود. با این حال، هزینه فقط بر اساس متراژ دیوارها تعیین نمیشود. طراحی کف، ارتفاع، نوع درب، مسیرهای عبور تأسیسات و شرایط محل نیز باید بررسی شوند.
در سردخانههای با دمای پایینتر، طراحی عایقبندی و کف اهمیت بیشتری پیدا میکند. اجرای صحیح این بخش میتواند از ورود حرارت اضافی و افزایش بار سیستم جلوگیری کند.
💡 نکته: هنگام مقایسه دو پیشنهاد، فقط قیمت هر مترمربع پنل را بررسی نکنید. ضخامت و مشخصات عایق، کیفیت اتصالات، نوع درب، کفسازی و جزئیات نصب را نیز در نظر بگیرید.
هزینه تجهیزات تبرید
کمپرسور، کندانسور، اواپراتور، شیر انبساط، تجهیزات کنترلی و سایر اجزای مدار تبرید سهم مهمی در هزینه پروژه دارند. انتخاب این تجهیزات باید بر اساس بار برودتی و شرایط واقعی کار انجام شود.
برای مثال، یک سردخانه با دمای نگهداری بالای صفر با سردخانهای که برای انجماد محصول طراحی میشود، نیاز یکسانی به سیستم تبرید ندارد. نوع محصول و سرعت موردنیاز برای کاهش دما نیز روی ظرفیت تجهیزات اثر میگذارد.
| تجهیز |
عامل اصلی انتخاب |
اثر اقتصادی |
| کمپرسور |
بار برودتی و دمای کاری |
سرمایهگذاری و مصرف انرژی |
| کندانسور |
ظرفیت دفع حرارت و شرایط محیط |
هزینه تجهیزات و عملکرد سیستم |
| اواپراتور |
دمای اتاق و شرایط محصول |
تأثیر بر کیفیت سرمایش |
| کنترلر |
سطح کنترل موردنیاز |
هزینه کنترل و پایش |
هزینه سیستم برق و کنترل
سیستم برق نیز بخشی از بودجه اجرای سردخانه است. تعداد کمپرسورها، فنها، هیترهای دیفراست، تجهیزات کنترلی و سطح حفاظت موردنیاز، ساختار تابلو برق را تعیین میکنند.
در پروژههای ساده، سیستم کنترل میتواند ساختار محدودتری داشته باشد. اما سردخانههای بزرگ با چند مدار تبرید یا فرآیندهای حساس، معمولاً به کنترل و پایش دقیقتری نیاز دارند.
هزینه سیستم برق نباید فقط به قیمت تابلو محدود شود. کابلکشی، تجهیزات حفاظتی، سنسورها، کنترلرها، سیستم ارت و اجرای مدارها نیز باید در برآورد لحاظ شوند.
هزینه نصب و اجرای تأسیسات
نصب تجهیزات سرمایشی، لولهکشی، عایقکاری خطوط، اجرای برق، نصب تابلو و راهاندازی از بخشهای اجرایی پروژه هستند. پیچیدگی این عملیات با توجه به ابعاد و نوع سردخانه تغییر میکند.
اگر محل نصب تجهیزات از اتاق سردخانه فاصله زیادی داشته باشد، مسیر لولهکشی و کابلکشی نیز ممکن است افزایش پیدا کند. این موضوع میتواند بر مقدار مصالح و زمان اجرای پروژه اثر بگذارد.
⭐ توصیه حرفهای: هزینه اجرا را بهصورت جداگانه از قیمت تجهیزات بررسی کنید. این تفکیک باعث میشود مشخص شود چه مقدار از بودجه مربوط به خرید و چه مقدار مربوط به نصب، راهاندازی و خدمات فنی است.
تأثیر محل پروژه بر هزینه سردخانه
محل اجرای پروژه میتواند روی هزینههای جانبی اثر بگذارد. وضعیت زمین، دسترسی به محل، زیرساخت برق، فاصله از مسیرهای حملونقل و شرایط نصب تجهیزات از مواردی هستند که باید در برآورد بررسی شوند.
در پروژههایی که زیرساخت برق یا کف مناسب از قبل وجود ندارد، ممکن است بخشی از هزینه به آمادهسازی محل اختصاص پیدا کند. بنابراین بررسی محل پیش از ارائه برآورد نهایی اهمیت زیادی دارد.
هزینه سردخانه ثابت و متحرک
ساختار سردخانه ثابت و متحرک یکسان نیست. سردخانه متحرک باید علاوه بر سیستم سرمایش، الزامات مربوط به حمل، سازه، منبع انرژی و شرایط استفاده در محیطهای مختلف را نیز در نظر بگیرد.
در مقابل، سردخانه ثابت میتواند بر اساس محل دائمی نصب طراحی شود و تأسیسات آن به شکل ثابت اجرا شوند. همین تفاوت باعث میشود مقایسه قیمت این دو نوع سردخانه بدون توجه به مشخصات فنی دقیق، نتیجه درستی نداشته باشد.
قیمت سردخانه بالای صفر و زیر صفر
دمای کاری یکی از مهمترین پارامترهای اقتصادی پروژه است. سردخانه بالای صفر معمولاً برای نگهداری محصولاتی طراحی میشود که نباید منجمد شوند. سردخانه زیر صفر برای شرایط دمایی پایینتر و کاربردهای خاصتر مورد استفاده قرار میگیرد.
تفاوت دمای کاری، عایقبندی، تجهیزات تبرید و محاسبات بار برودتی را تحت تأثیر قرار میدهد. در پروژههای انجماد نیز سرعت کاهش دمای محصول ممکن است اهمیت زیادی داشته باشد.
| نوع پروژه |
موارد مهم در برآورد |
| بالای صفر |
دمای نگهداری، محصول، بار ورودی و گردش هوا |
| زیر صفر |
دمای کاری، عایقبندی، بار سرمایشی و دیفراست |
| انجماد |
دمای اولیه محصول، سرعت کاهش دما و بار انجماد |
چرا قیمت تجهیزات ارزانتر همیشه به معنای پروژه اقتصادیتر نیست؟
کاهش هزینه اولیه ممکن است در بعضی پروژهها جذاب باشد، اما باید عملکرد بلندمدت نیز بررسی شود. تجهیزات نامتناسب با بار برودتی یا عایقبندی ضعیف میتوانند هزینههای بهرهبرداری را افزایش دهند.
همچنین قطعاتی که دسترسی مناسبی برای سرویس یا تأمین قطعات ندارند، ممکن است در زمان خرابی هزینه بیشتری ایجاد کنند. بنابراین انتخاب تجهیزات باید بر اساس قیمت خرید، عملکرد، خدمات فنی و قابلیت نگهداری انجام شود.
⚠ هشدار: برای کاهش هزینه، ظرفیت تجهیزات تبرید را بدون محاسبه کاهش ندهید. سیستم کوچکتر از نیاز واقعی ممکن است نتواند شرایط دمایی موردنظر را بهصورت پایدار حفظ کند.
مثال فرضی برای درک ساختار هزینه
فرض کنید یک کارفرما قصد اجرای یک سردخانه برای نگهداری محصول کشاورزی دارد. در این حالت، ابتدا ابعاد اتاق، دمای موردنیاز، مقدار محصول ورودی، شرایط محیط و زمان موردنظر برای رسیدن به دمای کاری مشخص میشود.
پس از این مرحله، هزینهها در چند گروه اصلی قرار میگیرند: سازه و پنل، درب و کف، تجهیزات تبرید، برق و کنترل، لولهکشی، نصب، راهاندازی و هزینههای جانبی محل.
این مثال صرفاً برای نشان دادن روش برآورد است و نمیتوان بدون مشخصات فنی واقعی، برای آن قیمت عددی تعیین کرد.
چگونه چند پیشنهاد قیمت را با یکدیگر مقایسه کنیم؟
مقایسه قیمت زمانی قابل اعتماد است که مشخصات فنی پیشنهادها یکسان یا قابل مقایسه باشند. اگر یک شرکت تجهیزات، نصب و راهاندازی کامل ارائه دهد و شرکت دیگر فقط قیمت تجهیزات را اعلام کند، مقایسه مستقیم دو عدد منطقی نیست.
| مورد مقایسه |
سؤال مهم |
| پنل |
مشخصات عایق و جزئیات نصب چیست؟ |
| تجهیزات تبرید |
ظرفیت و شرایط کاری تجهیزات چگونه تعیین شده است؟ |
| تابلو برق |
چه تجهیزات حفاظتی و کنترلی در نظر گرفته شده است؟ |
| اجرا |
نصب و راهاندازی در قیمت لحاظ شده است یا جداگانه محاسبه میشود؟ |
| خدمات |
شرایط گارانتی و پشتیبانی چگونه است؟ |
چکلیست برآورد هزینه اجرای سردخانه صنعتی
- تعیین نوع محصول و شرایط نگهداری
- مشخص کردن دمای کاری
- تعیین ابعاد و حجم مفید سردخانه
- محاسبه بار برودتی
- انتخاب پنل و عایق مناسب
- تعیین نوع و ظرفیت تجهیزات تبرید
- برآورد تابلو برق و تجهیزات کنترلی
- محاسبه هزینه لولهکشی و کابلکشی
- برآورد هزینه نصب و راهاندازی
- بررسی هزینه آمادهسازی محل
- بررسی خدمات پس از فروش و نگهداری
📦 پیشنهاد خرید: برای دریافت برآورد دقیق، اطلاعات پروژه را کامل ارائه کنید؛ از جمله ابعاد سردخانه، نوع محصول، دمای موردنیاز، مقدار محصول، شرایط محل نصب و نوع کاربری. هرچه اطلاعات اولیه دقیقتر باشد، برآورد نیز کاربردیتر خواهد بود.
راهکارهای کاهش هزینه بدون افت کیفیت
کاهش هزینه باید از مرحله طراحی آغاز شود. انتخاب ابعاد متناسب با نیاز واقعی، محاسبه دقیق بار برودتی، جلوگیری از ظرفیتگذاری بیش از نیاز و انتخاب تجهیزات متناسب میتواند از هزینههای غیرضروری جلوگیری کند.
عایقبندی صحیح نیز یکی از راهکارهای مهم است. صرفهجویی در این بخش ممکن است در ابتدا هزینه پروژه را کاهش دهد، اما میتواند بار حرارتی و مصرف انرژی را در دوره بهرهبرداری افزایش دهد.
همچنین بهتر است تعمیرپذیری تجهیزات از ابتدا در نظر گرفته شود. دسترسی مناسب به کمپرسور، تابلو برق، کندانسور و سایر اجزای اصلی، هزینه و زمان سرویسهای آینده را کاهش میدهد.
🏆 جمعبندی کارشناسی: بهترین روش برای مدیریت هزینه، ارزانسازی کورکورانه نیست؛ بلکه طراحی دقیق، انتخاب ظرفیت مناسب، کنترل کیفیت اجرا و توجه همزمان به هزینه اولیه و هزینه بهرهبرداری است.
بنابراین، قیمت نهایی اجرای سردخانه صنعتی پس از بررسی مشخصات فنی پروژه معنا پیدا میکند. ابعاد، دمای کاری، محصول، تجهیزات، عایق، برق، محل اجرا و سطح خدمات همگی باید در یک برآورد یکپارچه دیده شوند. این رویکرد به کارفرما کمک میکند تصمیم اقتصادیتری بگیرد و از هزینههای پیشبینینشده در مراحل اجرا و بهرهبرداری جلوگیری کند.
اشتباهات رایج و نکات حرفهای در اجرای سردخانه
اجرای سردخانه صنعتی فقط به نصب تجهیزات برودتی و ساخت یک اتاق عایقشده محدود نمیشود. کوچکترین اشتباه در ظرفیتسنجی، عایقکاری، انتخاب تجهیزات، برقرسانی یا راهاندازی میتواند عملکرد کل مجموعه را تحت تأثیر قرار دهد. به همین دلیل، اجرای اصولی باید بر اساس یک طراحی منسجم و بررسی مرحلهبهمرحله انجام شود.
در پروژههای سردخانهای، بسیاری از مشکلات زمانی مشخص میشوند که تجهیزات وارد مدار شدهاند. در این مرحله اصلاح اشتباهات معمولاً هزینه بیشتری دارد. شناخت خطاهای رایج قبل از شروع عملیات اجرایی کمک میکند سرمایهگذاری با ریسک کمتر انجام شود و سردخانه به ظرفیت واقعی خود برسد.
💡 نکته: یک پروژه موفق زمانی شکل میگیرد که طراحی، ساخت سازه، انتخاب تجهیزات، اجرای تأسیسات، برق، کنترل و راهاندازی بهعنوان اجزای یک سیستم واحد دیده شوند
اشتباه اول؛ تعیین ظرفیت سردخانه فقط بر اساس ابعاد اتاق
یکی از رایجترین خطاها، انتخاب ظرفیت تجهیزات تنها بر اساس طول، عرض و ارتفاع سردخانه است. حجم اتاق اطلاعات مهمی در اختیار طراح قرار میدهد، اما ظرفیت برودتی فقط با حجم مشخص نمیشود.
نوع محصول، وزن ورودی روزانه، دمای محصول هنگام ورود، مدت زمان موردنیاز برای رسیدن به دمای نگهداری، دفعات باز شدن درب، دمای محیط، عایقبندی و بار تجهیزات داخلی نیز باید بررسی شوند.
اگر بار واقعی کمتر از مقدار موردنیاز برآورد شود، سیستم در زمان اوج مصرف نمیتواند دمای مطلوب را حفظ کند. در مقابل، انتخاب تجهیزات بیش از نیاز نیز میتواند هزینه اولیه و هزینههای بهرهبرداری را افزایش دهد.
اشتباه دوم؛ خرید تجهیزات بر اساس قیمت پایین
قیمت پایین تجهیزات همیشه به معنای اقتصادی بودن پروژه نیست. کمپرسور، اواپراتور، کندانسور، تابلو برق و تجهیزات کنترلی باید با شرایط واقعی پروژه هماهنگ باشند.
انتخاب یک تجهیز ارزان اما نامتناسب ممکن است باعث افزایش دفعات تعمیر، مصرف انرژی بیشتر یا کاهش عمر سیستم شود. در ارزیابی پیشنهادهای اجرایی باید مشخصات فنی، راندمان، خدمات پس از فروش، امکان تأمین قطعات و قابلیت تعمیر نیز بررسی شود.
| روش انتخاب |
نتیجه احتمالی |
روش حرفهای |
| انتخاب فقط بر اساس قیمت |
ریسک عملکرد نامناسب |
مقایسه قیمت و مشخصات فنی |
| انتخاب برند بدون بررسی پروژه |
عدم هماهنگی تجهیزات |
انتخاب بر اساس شرایط کاری |
| خرید تجهیزات بدون نقشه نهایی |
هزینه اصلاح و تغییر |
تکمیل طراحی پیش از خرید |
اشتباه سوم؛ بیتوجهی به عایقکاری و آببندی
عایق حرارتی، دیوار، سقف، کف و درب سردخانه باید یک پوسته حرارتی یکپارچه ایجاد کنند. اگر در محل اتصال پنلها، گوشهها، اطراف درب یا محل عبور لوله و کابل نشتی وجود داشته باشد، بار حرارتی افزایش پیدا میکند.
در این شرایط سیستم تبرید برای مدت بیشتری کار میکند. افزایش زمان کار کمپرسور میتواند مصرف انرژی را بالا ببرد و فشار بیشتری به تجهیزات وارد کند.
⚠ هشدار: حتی تجهیزات قدرتمند نمیتوانند ضعف جدی در عایقکاری و آببندی را به شکل اقتصادی جبران کنند. کیفیت اجرای پوسته سردخانه باید همزمان با انتخاب تجهیزات بررسی شود
اشتباه چهارم؛ طراحی نامناسب مسیر لولهکشی
مدار تبرید باید با کمترین پیچیدگی غیرضروری و با توجه به شرایط کاری تجهیزات اجرا شود. طول مسیر، اختلاف ارتفاع، قطر لوله، شیببندی مناسب در بخشهای لازم و کیفیت عایقکاری لولهها اهمیت زیادی دارد.
اجرای نامناسب لولهکشی میتواند روی بازگشت روغن، افت فشار، عملکرد شیرهای کنترلی و راندمان کلی سیستم اثر بگذارد. همچنین محل اتصالها باید بهگونهای انتخاب شود که امکان بازرسی و تعمیر وجود داشته باشد.
اشتباه پنجم؛ نصب نامناسب کمپرسور، کندانسور و اواپراتور
محل نصب تجهیزات فقط به فضای موجود وابسته نیست. کندانسور باید بتواند حرارت را بهخوبی دفع کند و جریان هوا در اطراف آن محدود نشود. قرارگیری نامناسب این تجهیز میتواند شرایط کاری سیستم را دشوارتر کند.
اواپراتور نیز باید بر اساس ابعاد فضا، نحوه چیدمان محصول، مسیر گردش هوا و شرایط دمایی انتخاب و نصب شود. نصب نامناسب ممکن است باعث توزیع غیریکنواخت دما در نقاط مختلف سردخانه شود.
برای کمپرسور و مجموعه تقطیر نیز باید دسترسی مناسب برای سرویس، تعمیر و بازدید دورهای در نظر گرفته شود. تجهیزاتی که بدون فضای سرویس نصب شوند، در آینده هزینه نگهداری بیشتری ایجاد میکنند.
اشتباه ششم؛ نادیده گرفتن باز شدن درب و نفوذ هوای گرم
باز شدن مکرر درب، ورود هوای گرم و خروج هوای سرد را افزایش میدهد. این موضوع در سردخانههایی که بارگیری و تخلیه روزانه زیادی دارند اهمیت بیشتری پیدا میکند.
نوع درب، کیفیت نوارهای آببندی، سرعت باز و بسته شدن، نحوه ورود کالا و حتی برنامه کاری مجموعه میتواند روی بار نفوذ هوا اثر بگذارد. بنابراین تعداد دفعات باز شدن درب باید در زمان طراحی بررسی شود.
| اشتباه اجرایی |
پیامد |
راهکار حرفهای |
| ظرفیتسنجی ناقص |
کمبود توان سرمایشی یا هزینه اضافی |
محاسبه بار واقعی پروژه |
| عایقکاری ضعیف |
افزایش بار حرارتی |
اجرای دقیق پنل و درزبندی |
| انتخاب تجهیز فقط بر اساس قیمت |
کاهش اطمینان و افزایش هزینه نگهداری |
مقایسه فنی و اقتصادی |
| لولهکشی غیراصولی |
افت راندمان و مشکلات سرویس |
طراحی مسیر پیش از اجرا |
| حفاظت الکتریکی ناکافی |
آسیب به تجهیزات و توقف سیستم |
طراحی تابلو و حفاظت متناسب |
| راهاندازی بدون تست کامل |
تشخیص دیرهنگام ایرادات |
تست مرحلهای و ثبت نتایج |
| نبود برنامه نگهداری |
افزایش خرابی و توقف |
تدوین برنامه سرویس دورهای |
اشتباه هفتم؛ بیتوجهی به سیستم برق و حفاظت تجهیزات
تجهیزات برودتی برای عملکرد پایدار به سیستم برق مناسب نیاز دارند. تابلو برق، کلیدهای حفاظتی، تجهیزات کنترل، حفاظت موتور و سیستم ارت باید متناسب با مشخصات تجهیزات طراحی شوند.
ضعف در این بخش میتواند باعث توقف کمپرسور، آسیب به موتور، اختلال در کنترل دما یا حتی ایجاد خطرات ایمنی شود. به همین دلیل، طراحی برق نباید بعد از نصب تجهیزات به پروژه اضافه شود.
👨🔬 نظر کارشناس: هماهنگی میان طراح تبرید و طراح برق اهمیت زیادی دارد. مشخصات موتور، روش راهاندازی، جریان کاری، تجهیزات کنترلی و شرایط بهرهبرداری باید پیش از ساخت تابلو مشخص شوند
اشتباه هشتم؛ حذف مرحله تست و راهاندازی اصولی
راهاندازی سردخانه پایان عملیات نصب نیست. پس از تکمیل مدار تبرید و برق، سیستم باید مرحلهبهمرحله بررسی شود. نشتی، خلأ، عملکرد کمپرسور، کندانسور، اواپراتور، کنترلرها، سنسورها و تجهیزات حفاظتی باید کنترل شوند.
همچنین بهتر است اطلاعات اولیه راهاندازی ثبت شود. دما، فشارهای کاری، وضعیت کنترلها و شرایط عملکرد تجهیزات میتوانند در سرویسهای آینده بهعنوان مبنای مقایسه استفاده شوند.
اشتباه نهم؛ طراحی نکردن فضای مناسب برای تعمیرات
سردخانه صنعتی باید برای بهرهبرداری طولانیمدت طراحی شود. دسترسی به کمپرسور، تابلو برق، فنها، شیرآلات، کنترلرها و سایر تجهیزات باید از ابتدا در نقشه لحاظ شود.
اگر تجهیزات در محل نامناسب نصب شوند، عملیات سرویس ممکن است به توقف طولانی سردخانه نیاز داشته باشد. طراحی مسیر دسترسی مناسب، زمان تعمیرات را کاهش میدهد و مدیریت مجموعه را آسانتر میکند.
اشتباه دهم؛ نداشتن برنامه نگهداری دورهای
حتی یک سردخانه با طراحی و اجرای مناسب نیز به سرویس دورهای نیاز دارد. تمیزکاری بخشهای مختلف، بررسی اتصالات، کنترل وضعیت عایقها، بازدید تجهیزات برقی و بررسی عملکرد سیستم تبرید باید طبق برنامه انجام شود.
نگهداری پیشگیرانه کمک میکند نشانههای اولیه خرابی قبل از تبدیل شدن به مشکل جدی شناسایی شوند. این رویکرد میتواند از توقف ناگهانی و خسارت ناشی از افت دما جلوگیری کند.
نکات حرفهای برای اجرای مطمئن سردخانه صنعتی
در کنار پرهیز از خطاهای رایج، چند اصل ساده میتواند کیفیت اجرای پروژه را افزایش دهد. مهمترین اصل، هماهنگی تمام بخشها پیش از شروع عملیات اجرایی است.
- نیاز واقعی مجموعه پیش از طراحی مشخص شود
- نوع محصول و شرایط نگهداری آن بهصورت دقیق بررسی شود
- ظرفیت برودتی بر اساس بار واقعی محاسبه شود
- ابعاد سردخانه با الگوی ورود و خروج کالا هماهنگ باشد
- عایقکاری و آببندی با دقت اجرا شود
- تجهیزات بر اساس شرایط کاری انتخاب شوند
- مسیر لولهکشی و کابلکشی پیش از اجرا مشخص شود
- فضای کافی برای تعمیر و سرویس تجهیزات در نظر گرفته شود
- سیستم برق و حفاظت با تجهیزات برودتی هماهنگ باشد
- تست و راهاندازی مرحلهای انجام شود
- اطلاعات فنی و نتایج راهاندازی مستندسازی شود
- برنامه سرویس و نگهداری دورهای تدوین شود
چکلیست نهایی کنترل اجرای سردخانه
| مورد کنترل |
وضعیت مطلوب |
| ظرفیت سردخانه |
متناسب با محصول، بار ورودی و شرایط بهرهبرداری |
| عایق و پنل |
بدون آسیب، شکاف و مسیر نفوذ هوا |
| درب سردخانه |
آببندی مناسب و عملکرد صحیح |
| سیستم تبرید |
انتخاب و نصب متناسب با بار برودتی |
| لولهکشی |
اجرای اصولی، عایقکاری مناسب و دسترسی قابل قبول |
| تابلو برق |
دارای حفاظت و کنترل متناسب با تجهیزات |
| کنترل دما |
سنسورها و کنترلرها بهدرستی نصب و تست شده باشند |
| تست نشتی |
مدار بدون نشتی و آماده بهرهبرداری |
| راهاندازی |
عملکرد تجهیزات در شرایط واقعی بررسی شده باشد |
| مستندات پروژه |
اطلاعات فنی و نتایج تستها ثبت شده باشد |
| نگهداری |
برنامه سرویس دورهای مشخص باشد |
⭐ توصیه حرفهای: پیش از عقد قرارداد اجرای سردخانه، فقط مبلغ نهایی را مقایسه نکنید. مشخصات فنی تجهیزات، نوع عایق، ظرفیت واقعی سیستم، کیفیت نصب، خدمات راهاندازی، شرایط گارانتی، امکان تأمین قطعات و برنامه نگهداری را نیز در کنار قیمت بررسی کنید
📦 پیشنهاد خرید: اگر برای اجرای سردخانه صنعتی به مشاوره فنی نیاز دارید، ابتدا مشخصات محصول، ظرفیت موردنیاز، دمای نگهداری، محل اجرا و الگوی ورود و خروج کالا را آماده کنید. این اطلاعات به انتخاب دقیقتر سازه و تجهیزات کمک میکند
سؤالات متداول درباره اجرای سردخانه صنعتی
اجرای سردخانه صنعتی برای هر پروژه به شرایط خاصی مانند نوع محصول، ظرفیت نگهداری، دمای موردنیاز، میزان ورود و خروج کالا، شرایط اقلیمی و نوع سازه وابسته است. به همین دلیل، پیش از شروع پروژه باید اطلاعات فنی بهدرستی بررسی شود تا طراحی و انتخاب تجهیزات بر اساس نیاز واقعی انجام گیرد.
در ادامه، مهمترین پرسشهایی که معمولاً درباره طراحی، ساخت، تجهیزات، هزینه، راهاندازی و نگهداری سردخانه صنعتی مطرح میشوند، بهصورت کاربردی پاسخ داده شدهاند.
اجرای سردخانه صنعتی از چه مرحلهای شروع میشود؟
اولین مرحله، نیازسنجی پروژه است. نوع محصول، ظرفیت ذخیرهسازی، دمای نگهداری، مقدار محصول ورودی، شرایط محیطی، ابعاد محل اجرا و الگوی بارگیری باید مشخص شوند. پس از این اطلاعات، طراحی سازه و سیستم تبرید انجام میشود.
آیا قبل از اجرای سردخانه باید بار برودتی محاسبه شود؟
بله. محاسبه بار برودتی یکی از مهمترین مراحل طراحی است. این محاسبه باید عواملی مانند گرمای ورودی از محیط، محصول، باز شدن درب، تجهیزات داخلی، روشنایی و شرایط اقلیمی را در نظر بگیرد.
آیا حجم سردخانه همان ظرفیت نگهداری آن است؟
خیر. حجم داخلی فقط یکی از پارامترهای طراحی محسوب میشود. فضای موردنیاز برای گردش هوا، مسیرهای دسترسی، فاصله محصول از سطوح داخلی و نحوه چیدمان کالا نیز بر ظرفیت واقعی نگهداری تأثیر دارند.
چه عواملی روی قیمت اجرای سردخانه صنعتی تأثیر دارند؟
ابعاد و ظرفیت سردخانه، نوع محصول، دمای کاری، نوع پنل و عایق، سیستم تبرید، کمپرسور، کندانسور، اواپراتور، تابلو برق، تجهیزات کنترلی، نوع درب، شرایط محل اجرا و هزینه نصب از مهمترین عوامل هستند.
| عامل |
اثر بر پروژه |
| ظرفیت سردخانه |
بر اندازه سازه و ظرفیت تجهیزات اثر میگذارد |
| دمای نگهداری |
نوع و ظرفیت سیستم تبرید را تغییر میدهد |
| نوع محصول |
شرایط دما، رطوبت و ورود کالا را تعیین میکند |
| عایق و پنل |
بر بار حرارتی و کیفیت نگهداری اثر دارد |
| تجهیزات برودتی |
بخش مهمی از سرمایهگذاری اولیه را تشکیل میدهد |
برای اجرای سردخانه بالای صفر چه تجهیزاتی لازم است؟
بسته به ظرفیت و شرایط پروژه، تجهیزات میتوانند شامل کمپرسور، کندانسور، اواپراتور، شیر انبساط، تجهیزات کنترلی، تابلو برق، سنسورها، تجهیزات حفاظتی و متعلقات مدار تبرید باشند. نوع و ظرفیت دقیق هر تجهیز باید پس از طراحی مشخص شود.
سردخانه زیر صفر چه تفاوتی با سردخانه بالای صفر دارد؟
تفاوت اصلی در شرایط دمایی و بار برودتی موردنیاز است. در دماهای پایینتر، انتخاب تجهیزات تبرید، عایقکاری، کنترل، روش دفع برفک و طراحی مدار باید با شرایط کاری هماهنگ باشد.
آیا میتوان سردخانه صنعتی را در فضای موجود احداث کرد؟
در بسیاری از پروژهها امکان استفاده از فضای موجود وجود دارد، اما ابتدا باید ابعاد، ارتفاع، شرایط کف، دسترسی، مسیر تأسیسات، امکان نصب تجهیزات و وضعیت سازه بررسی شود. هر فضای خالی الزاماً برای تبدیل شدن به سردخانه مناسب نیست.
ضخامت عایق سردخانه چگونه تعیین میشود؟
ضخامت و مشخصات عایق به دمای داخل، دمای محیط، نوع عایق، شرایط اقلیمی و ساختار سردخانه بستگی دارد. انتخاب آن باید با محاسبات حرارتی انجام شود و صرفاً بر اساس ضخامت اسمی پنل صورت نگیرد.
💡 نکته: عایق مناسب فقط به کاهش انتقال حرارت کمک نمیکند؛ کیفیت اتصال پنلها، آببندی درزها و اجرای صحیح اطراف درب و محل عبور تأسیسات نیز اهمیت زیادی دارد
آیا کمپرسور بزرگتر همیشه انتخاب بهتری است؟
خیر. کمپرسور باید متناسب با بار برودتی و شرایط کاری سیستم انتخاب شود. ظرفیت بیش از نیاز میتواند هزینه اولیه و شرایط بهرهبرداری را تغییر دهد و انتخاب کوچکتر از نیاز نیز ممکن است پاسخگوی بار واقعی نباشد.
چرا محل نصب کندانسور اهمیت دارد؟
کندانسور باید بتواند حرارت را به محیط منتقل کند. محدود شدن جریان هوا یا انتخاب محل نامناسب میتواند شرایط کاری سیستم را دشوار کند. بنابراین هنگام طراحی باید فضای کافی برای گردش هوا و سرویس تجهیزات در نظر گرفته شود.
آیا نصب تابلو برق بعد از اجرای سیستم تبرید امکانپذیر است؟
اجرای برق باید از ابتدا با طراحی سیستم تبرید هماهنگ شود. مشخصات موتور کمپرسور، فنها، سیستم دیفراست، کنترلرها و تجهیزات حفاظتی باید پیش از ساخت تابلو مشخص باشند تا سیستم برق با تجهیزات نصبشده هماهنگ باشد.
بعد از نصب تجهیزات، سردخانه بلافاصله آماده استفاده است؟
خیر. پس از نصب باید مراحل تست، بررسی نشتی، آمادهسازی مدار، بررسی سیستم کنترل، راهاندازی تجهیزات و کنترل عملکرد دما انجام شود. ثبت اطلاعات اولیه راهاندازی نیز برای سرویسهای آینده مفید است.
چرا تست نشتی در اجرای سردخانه اهمیت دارد؟
مدار تبرید باید از نظر نشتی بررسی شود تا سیستم در شرایط بهرهبرداری عملکرد مناسبی داشته باشد. تست صحیح مدار قبل از شارژ و راهاندازی میتواند از مشکلات بعدی و افت عملکرد جلوگیری کند.
آیا سردخانه صنعتی به نگهداری دورهای نیاز دارد؟
بله. بازدید تجهیزات تبرید، کنترل اتصالات، بررسی تابلو برق، وضعیت عایق و درب، تمیزکاری بخشهای لازم و بررسی عملکرد سیستم باید طبق برنامه انجام شود. نگهداری پیشگیرانه به شناسایی زودهنگام ایرادات کمک میکند.
در انتخاب مجری اجرای سردخانه صنعتی به چه مواردی توجه کنیم؟
تجربه فنی، توانایی طراحی، کیفیت تجهیزات، نحوه اجرای عایق و تأسیسات، فرآیند تست و راهاندازی، خدمات تعمیر و نگهداری، مستندسازی پروژه و شفافیت مشخصات فنی از معیارهای مهم انتخاب مجری هستند.
آیا اجرای سردخانه ثابت با سردخانه متحرک متفاوت است؟
بله. سردخانه ثابت معمولاً برای یک محل مشخص طراحی میشود و محدودیتهای سازهای و تأسیساتی همان محل در طراحی آن اهمیت دارد. در سردخانه متحرک، وزن، ابعاد، قابلیت جابهجایی، منبع تغذیه و شرایط حمل نیز باید در طراحی لحاظ شوند.
برای کاهش هزینه اجرای سردخانه چه کاری میتوان انجام داد؟
کاهش هزینه باید از مرحله طراحی شروع شود، نه با حذف تجهیزات ضروری. انتخاب ابعاد متناسب، کاهش اتلاف حرارتی، انتخاب تجهیزات متناسب با بار واقعی، طراحی مسیرهای مناسب و توجه به قابلیت تعمیر میتواند از هزینههای اضافی جلوگیری کند.
آیا ارزانترین پیشنهاد اجرای سردخانه بهترین گزینه است؟
خیر. پیشنهادها باید از نظر مشخصات فنی، ظرفیت تجهیزات، نوع عایق، کیفیت نصب، سیستم کنترل، خدمات راهاندازی و شرایط نگهداری با یکدیگر مقایسه شوند. قیمت پایین در صورت کاهش کیفیت ممکن است هزینه نهایی پروژه را افزایش دهد.
چه اطلاعاتی برای دریافت مشاوره اجرای سردخانه لازم است؟
نوع محصول، دمای موردنیاز، ظرفیت ذخیرهسازی، مقدار ورود و خروج کالا، ابعاد فضای موجود، محل اجرای پروژه و شرایط بهرهبرداری از اطلاعات مهم هستند. هرچه این اطلاعات دقیقتر باشند، امکان ارائه طراحی مناسبتر افزایش پیدا میکند.
چه زمانی باید تجهیزات سردخانه خریداری شوند؟
بهتر است خرید تجهیزات پس از مشخص شدن طراحی و محاسبات اصلی پروژه انجام شود. خرید زودهنگام یک تجهیز بدون مشخص شدن ظرفیت نهایی ممکن است باعث عدم هماهنگی آن با سایر اجزای سیستم شود.
آیا خدمات طراحی و اجرای سردخانه باید توسط یک مجموعه انجام شود؟
الزامی نیست، اما هماهنگی میان طراحی، اجرا و راهاندازی مزیت مهمی دارد. وقتی اجزای پروژه بر اساس یک طراحی مشترک اجرا شوند، احتمال بروز اختلاف میان مشخصات تجهیزات و شرایط واقعی نصب کاهش پیدا میکند.
👨🔬 نظر کارشناس: پیش از تصمیمگیری برای اجرای سردخانه صنعتی، ابتدا نیاز واقعی پروژه را مشخص کنید و سپس ظرفیت، سازه، عایق، تجهیزات تبرید، برق و کنترل را بهصورت یک مجموعه هماهنگ طراحی کنید
چکلیست کوتاه پیش از شروع اجرای سردخانه صنعتی
- نوع و شرایط نگهداری محصول مشخص شده باشد
- ظرفیت واقعی ذخیرهسازی تعیین شده باشد
- دمای کاری سردخانه مشخص شده باشد
- بار برودتی محاسبه شده باشد
- ابعاد و چیدمان داخلی بررسی شده باشد
- نوع پنل و عایق مشخص شده باشد
- درب و نحوه بارگیری بررسی شده باشد
- تجهیزات تبرید بر اساس محاسبات انتخاب شده باشند
- تابلو برق و سیستم کنترل طراحی شده باشد
- مسیر لولهکشی و کابلکشی مشخص شده باشد
- فضای مناسب برای سرویس تجهیزات در نظر گرفته شده باشد
- فرآیند تست و راهاندازی مشخص شده باشد
- برنامه نگهداری دورهای در نظر گرفته شده باشد
⭐ توصیه حرفهای: اجرای سردخانه صنعتی را یک پروژه یکپارچه در نظر بگیرید. سازه، عایق، تبرید، برق، کنترل و راهاندازی باید در کنار یکدیگر بررسی شوند تا نتیجه نهایی با نیاز واقعی مجموعه هماهنگ باشد
جمعبندی اجرای سردخانه صنعتی و نکات مهم قبل از شروع پروژه
اجرای سردخانه صنعتی یک پروژه تخصصی و چندمرحلهای است که موفقیت آن به هماهنگی میان طراحی، سازه، عایقکاری، سیستم تبرید، برق، کنترل و راهاندازی وابسته است. انتخاب هر بخش باید بر اساس نیاز واقعی پروژه انجام شود و نمیتوان یک نسخه ثابت را برای همه سردخانهها در نظر گرفت.
پیش از شروع کار، نوع محصول، ظرفیت ذخیرهسازی، دمای موردنیاز، میزان ورود و خروج کالا، شرایط اقلیمی و فضای موجود باید مشخص شود. سپس بار برودتی محاسبه و تجهیزات مناسب انتخاب میشوند. این روند از خرید تجهیزات نامتناسب و هزینههای اصلاحی در مراحل بعد جلوگیری میکند.
💡 نکته: مهمترین اصل در اجرای سردخانه صنعتی، هماهنگی تمام اجزای پروژه است. تجهیزات قدرتمند بدون طراحی صحیح، عایق مناسب و کنترل اصولی نمیتوانند عملکرد مطلوبی ایجاد کنند
مهمترین مراحل اجرای سردخانه صنعتی
| مرحله |
اقدام اصلی |
هدف |
| نیازسنجی |
بررسی محصول، ظرفیت و شرایط بهرهبرداری |
تعیین نیاز واقعی پروژه |
| طراحی |
طراحی سازه و سیستم تبرید |
ایجاد نقشه اجرایی دقیق |
| ظرفیتسنجی |
محاسبه بار برودتی |
انتخاب ظرفیت مناسب تجهیزات |
| ساخت |
اجرای سازه، پنل، کف و درب |
ایجاد پوسته عایق و استاندارد |
| تأسیسات |
نصب مدار تبرید و تجهیزات |
تأمین سرمایش موردنیاز |
| برق و کنترل |
اجرای تابلو، سنسورها و حفاظت |
کنترل و حفاظت سیستم |
| راهاندازی |
تست و بررسی عملکرد |
اطمینان از عملکرد صحیح |
| نگهداری |
سرویس و پایش دورهای |
حفظ عملکرد و کاهش خرابی |
پیش از عقد قرارداد اجرای سردخانه چه مواردی بررسی شود؟
پیش از امضای قرارداد، مشخصات فنی پروژه باید بهصورت شفاف مشخص شود. تنها اعلام یک قیمت نهایی برای مقایسه مجریان کافی نیست. نوع تجهیزات، ظرفیت سیستم، مشخصات پنل و عایق، تابلو برق، تجهیزات کنترلی، نحوه نصب و شرایط راهاندازی باید در پیشنهاد فنی مشخص باشند.
- ظرفیت و ابعاد سردخانه مشخص شده باشد
- دمای کاری و نوع محصول مشخص باشد
- بار برودتی محاسبه شده باشد
- نوع و مشخصات عایق مشخص باشد
- کمپرسور و سایر تجهیزات بر اساس محاسبات انتخاب شده باشند
- سیستم برق و کنترل در طراحی لحاظ شده باشد
- نحوه نصب و راهاندازی مشخص باشد
- شرایط خدمات تعمیر و نگهداری مشخص باشد
- مستندات فنی پروژه در نظر گرفته شود
چرا طراحی اصولی قبل از خرید تجهیزات اهمیت دارد؟
خرید تجهیزات قبل از تکمیل طراحی میتواند باعث عدم هماهنگی میان ظرفیت اجزای مختلف شود. ممکن است کمپرسور، اواپراتور، کندانسور یا تجهیزات کنترلی برای شرایط واقعی پروژه مناسب نباشند.
طراحی ابتدا مشخص میکند سیستم چه ظرفیتی نیاز دارد، تجهیزات چگونه با یکدیگر کار میکنند و هر بخش در چه شرایطی نصب خواهد شد. به همین دلیل، خرید باید بر مبنای طراحی نهایی انجام شود.
چگونه هزینه اجرای سردخانه را منطقی مدیریت کنیم؟
کاهش هزینه به معنای حذف تجهیزات ضروری یا انتخاب ضعیفترین گزینه نیست. بهترین روش، طراحی متناسب با نیاز واقعی و جلوگیری از هزینههای غیرضروری است.
ابعاد مناسب، عایقکاری باکیفیت، انتخاب تجهیزات متناسب با بار واقعی، مسیر لولهکشی مناسب و دسترسی آسان برای تعمیرات میتوانند در هزینه اولیه و هزینههای بلندمدت اثرگذار باشند.
⚠ هشدار: حذف عایق مناسب، تجهیزات حفاظتی یا مراحل تست برای کاهش هزینه اولیه میتواند ریسک خرابی، افزایش مصرف انرژی و هزینه تعمیرات را بالا ببرد
چرا انتخاب مجری تخصصی اهمیت دارد؟
اجرای سردخانه صنعتی مجموعهای از عملیات ساختمانی، مکانیکی، برودتی و الکتریکی است. هماهنگ کردن این بخشها نیازمند دانش فنی و تجربه اجرایی است.
یک مجری توانمند باید بتواند پروژه را از مرحله نیازسنجی و طراحی تا ساخت، نصب، تست و راهاندازی دنبال کند. همچنین امکان ارائه خدمات تعمیر و نگهداری پس از راهاندازی، مزیت مهمی برای بهرهبردار محسوب میشود.
👨🔬 نظر کارشناس: در انتخاب مجری، فقط سابقه یا قیمت را بررسی نکنید. توانایی طراحی، کیفیت تجهیزات، دقت اجرای عایق و تأسیسات، فرآیند تست و راهاندازی و خدمات پس از اجرا را نیز در نظر بگیرید
خدمات اجرای سردخانه صنعتی توسط الکتروبهمن انجماد
الکتروبهمن انجماد در زمینه مشاوره، طراحی و اجرای پروژههای سردخانه فعالیت میکند و خدمات مربوط به ساخت، تجهیز، نصب و راهاندازی سیستمهای برودتی را ارائه میدهد. این مجموعه همچنین در زمینه سردخانههای ثابت و متحرک، تأسیسات برودتی، تعمیرات و نگهداری فعالیت دارد.
فرآیند اجرای پروژه میتواند بر اساس نوع محصول، ظرفیت، دمای موردنیاز، شرایط محل و نیازهای بهرهبردار برنامهریزی شود. هدف، ایجاد سیستمی هماهنگ است که از نظر عملکرد، قابلیت سرویس و شرایط بهرهبرداری با نیاز پروژه تناسب داشته باشد.
📦 پیشنهاد حرفهای: برای برآورد دقیقتر پروژه، اطلاعاتی مانند نوع محصول، ظرفیت موردنیاز، دمای نگهداری، ابعاد فضای موجود و میزان ورود و خروج کالا را پیش از دریافت پیشنهاد اجرایی آماده کنید
چکلیست نهایی اجرای سردخانه صنعتی
| موضوع |
کنترل نهایی |
| نیازسنجی |
نوع محصول و شرایط نگهداری مشخص باشد |
| ظرفیت |
ظرفیت ذخیرهسازی و بار برودتی مشخص باشد |
| سازه |
ابعاد و ساختار متناسب با پروژه باشد |
| عایق |
پنل، کف، سقف و درزها بهدرستی اجرا شده باشند |
| تبرید |
تجهیزات متناسب با شرایط کاری انتخاب شده باشند |
| برق |
حفاظت و کنترل مناسب وجود داشته باشد |
| راهاندازی |
تستهای لازم انجام و نتایج ثبت شده باشند |
| نگهداری |
برنامه سرویس دورهای مشخص شده باشد |
سخن پایانی
اجرای سردخانه صنعتی زمانی نتیجه مطلوب ایجاد میکند که پروژه از ابتدا بر اساس نیاز واقعی طراحی شود. ظرفیتسنجی دقیق، انتخاب تجهیزات مناسب، ساخت صحیح سازه، عایقکاری اصولی، اجرای درست برق و کنترل و راهاندازی کامل، مهمترین پایههای یک سردخانه قابلاعتماد هستند.
اگر قصد ساخت یا توسعه سردخانه دارید، تصمیمگیری را به انتخاب تجهیزات محدود نکنید. ابتدا شرایط پروژه را بررسی کنید و سپس طراحی، هزینه، تجهیزات و فرآیند اجرا را در کنار یکدیگر ارزیابی کنید. این روش میتواند ریسک هزینههای اصلاحی را کاهش دهد و مسیر بهرهبرداری مطمئنتر را فراهم کند.
واژهنامه تخصصی اجرای سردخانه صنعتی؛ اصطلاحات مهم طراحی، ساخت و راهاندازی
شناخت اصطلاحات فنی، یکی از مهمترین بخشهای تصمیمگیری برای اجرای سردخانه صنعتی است. کارفرما زمانی میتواند پیشنهادهای فنی و مالی پیمانکاران را دقیقتر بررسی کند که با مفاهیمی مانند بار برودتی، اواپراتور، کندانسور، کمپرسور، دیفراست، عایق حرارتی و کنترلر دما آشنا باشد.
در این واژهنامه، مهمترین اصطلاحاتی که در مراحل طراحی، ساخت، نصب، تست و بهرهبرداری سردخانه صنعتی استفاده میشوند، به زبان ساده توضیح داده شدهاند. این تعاریف برای کارفرمایان، مدیران واحدهای تولیدی، صاحبان صنایع غذایی و افرادی که قصد احداث یا توسعه سردخانه دارند، کاربردی هستند.
📚 اصطلاحات اصلی در اجرای سردخانه صنعتی
| اصطلاح |
تعریف ساده |
اهمیت در پروژه |
| بار برودتی |
مقدار سرمایی که سیستم برای رسیدن به دمای موردنظر و حفظ آن نیاز دارد |
مبنای اصلی انتخاب ظرفیت تجهیزات تبرید |
| کمپرسور |
بخش اصلی مدار تبرید که مبرد را فشرده و در مدار به گردش درمیآورد |
تأثیر مستقیم بر ظرفیت، مصرف انرژی و عملکرد سیستم |
| کندانسور |
بخشی از سیستم که گرمای مبرد را دفع و آن را از حالت گاز به مایع نزدیک میکند |
برای دفع صحیح حرارت و عملکرد پایدار سیستم ضروری است |
| اواپراتور |
مبدلی که در فضای سردخانه قرار دارد و گرمای محیط را جذب میکند |
نقش مهمی در انتقال سرما و یکنواختی دما دارد |
| مبرد |
سیالی که در مدار تبرید گردش کرده و وظیفه انتقال حرارت را انجام میدهد |
انتخاب صحیح آن بر ایمنی، عملکرد و بهرهوری اثر دارد |
| دیفراست |
فرایند برفکزدایی از سطح اواپراتور |
از افت عملکرد اواپراتور در شرایط ایجاد برفک جلوگیری میکند |
| پنل ساندویچی |
پنل عایقشدهای که برای ساخت دیواره و سقف سردخانه استفاده میشود |
کاهش انتقال حرارت و حفظ شرایط دمایی داخل اتاق |
| ضریب انتقال حرارت |
معیاری برای نشان دادن میزان عبور حرارت از یک ماده یا جداره |
در محاسبات عایقکاری و بار حرارتی کاربرد دارد |
❄️ بار برودتی چیست؟
بار برودتی مجموع گرمایی است که سیستم تبرید باید از فضای سردخانه خارج کند. این بار فقط به حجم اتاق محدود نمیشود. دمای بیرون، نوع محصول، دمای اولیه محصول، تعداد دفعات باز شدن درب، روشنایی، تجهیزات داخلی و انتقال حرارت از دیوارهها نیز روی آن اثر میگذارند.
اگر بار برودتی کمتر از نیاز واقعی محاسبه شود، سیستم برای رسیدن به دمای مطلوب با مشکل مواجه خواهد شد. در مقابل، انتخاب بیش از حد بزرگ تجهیزات نیز میتواند باعث افزایش هزینه سرمایهگذاری و ایجاد مشکلاتی در کنترل و بهرهبرداری شود.
💡 نکته:
ظرفیت سردخانه با ظرفیت سیستم تبرید یک مفهوم نیست. ابعاد اتاق، مقدار محصول و شرایط نگهداری باید ابتدا مشخص شوند و سپس ظرفیت تجهیزات بر اساس محاسبات مهندسی تعیین شود.
🧊 کمپرسور، قلب سیستم تبرید
کمپرسور وظیفه فشردهسازی مبرد و ایجاد شرایط لازم برای گردش آن در مدار تبرید را بر عهده دارد. نوع کمپرسور باید متناسب با دمای کاری، ظرفیت موردنیاز، نوع مبرد، شرایط بهرهبرداری و الگوی بار انتخاب شود.
در پروژههای مختلف ممکن است از کمپرسورهای رفتوبرگشتی، اسکرال، اسکرو یا ترکیبی از چند کمپرسور استفاده شود. انتخاب نهایی نباید تنها بر اساس قیمت خرید انجام شود، زیرا هزینه انرژی، تعمیرات، قطعات یدکی و قابلیت سرویس نیز اهمیت دارد.
🌡️ اواپراتور و نقش آن در سرمایش
اواپراتور یکی از تجهیزات اصلی داخل مدار تبرید است که گرمای موجود در فضای سردخانه را جذب میکند. ظرفیت، ابعاد، فاصله فینها، نوع فن و شرایط دمایی آن باید متناسب با کاربرد سردخانه انتخاب شود.
در سردخانههای دمای پایین، تشکیل برفک اهمیت بیشتری دارد. به همین دلیل، طراحی سیستم دیفراست و برنامهریزی مناسب برای برفکزدایی باید همزمان با انتخاب اواپراتور انجام شود.
🔥 کندانسور و دفع حرارت
کندانسور وظیفه دفع گرمای جذبشده از فضای سردخانه و همچنین گرمای حاصل از فرایند تراکم مبرد را بر عهده دارد. کندانسور میتواند با هوا یا آب کار کند و انتخاب آن به ظرفیت پروژه و شرایط محل نصب وابسته است.
محل نصب کندانسور نیز اهمیت زیادی دارد. گردش نامناسب هوا، نزدیکی بیش از حد به منابع گرما یا محدود شدن مسیر ورود و خروج هوا میتواند عملکرد سیستم را کاهش دهد.
🧱 عایق حرارتی در سردخانه
عایق حرارتی مانع انتقال سریع گرما از محیط بیرون به فضای سردخانه میشود. پنلها، کف، سقف، دیوارهها، درزها و محل عبور تأسیسات باید بهصورت یکپارچه بررسی شوند.
حتی اگر پنلهای مناسبی استفاده شوند، وجود درزهای باز یا اجرای نامناسب اتصالات میتواند عملکرد کلی پوسته سردخانه را کاهش دهد. بنابراین کیفیت نصب به اندازه انتخاب مصالح اهمیت دارد.
🚪 نفوذ هوا و باز شدن درب
هر بار که درب سردخانه باز میشود، هوای محیط وارد اتاق و هوای سرد از آن خارج میشود. مقدار این تبادل هوا به ابعاد درب، مدت باز ماندن آن، اختلاف دما و شرایط کاری بستگی دارد.
به همین دلیل، تعداد دفعات باز شدن درب باید در زمان محاسبه بار برودتی مورد توجه قرار گیرد. در پروژههای پرتردد، انتخاب درب مناسب و مدیریت ورود و خروج میتواند تأثیر قابلتوجهی بر عملکرد سیستم داشته باشد.
⚡ تابلو برق و کنترل سردخانه
تابلو برق سردخانه وظیفه تأمین، توزیع و حفاظت انرژی الکتریکی تجهیزات را بر عهده دارد. مدار کمپرسور، فنها، سیستم دیفراست، روشنایی و تجهیزات کنترلی باید با ساختار مناسب در تابلو طراحی شوند.
کنترلر دما نیز اطلاعات سنسورها را دریافت میکند و بر اساس تنظیمات سیستم، فرمان لازم را صادر میکند. وجود حفاظتهای مناسب میتواند احتمال آسیب به تجهیزات را در شرایط غیرعادی کاهش دهد.
🔌 تست نشتی و وکیوم
پس از اجرای لولهکشی مدار تبرید، بررسی نشتی اهمیت زیادی دارد. سیستم باید طبق روش فنی مناسب تحت آزمون قرار گیرد تا نقاط احتمالی نشتی مشخص شوند.
پس از مراحل مربوط به تست، وکیوم مدار برای خارج کردن رطوبت و گازهای غیرقابل تقطیر انجام میشود. این مرحله باید با تجهیزات مناسب و طبق دستورالعمل فنی سیستم انجام شود.
⚠ هشدار:
شارژ مبرد بدون انجام تستهای لازم و بدون اطمینان از شرایط مدار میتواند عملکرد سیستم را مختل کند و هزینه تعمیرات را افزایش دهد.
📊 تفاوت سردخانه بالای صفر و زیر صفر
| ویژگی |
سردخانه بالای صفر |
سردخانه زیر صفر |
| هدف اصلی |
حفظ و نگهداری محصولات در دمای کنترلشده بالاتر از نقطه انجماد |
نگهداری محصولات منجمد یا ایجاد شرایط دمایی پایینتر |
| طراحی تبرید |
متناسب با بار سرمایشی و شرایط نگهداری محصول |
متناسب با دمای پایینتر و شرایط سختتر کاری |
| کنترل برفک |
بسته به شرایط کاری |
اهمیت بیشتر و نیازمند برنامهریزی دقیقتر |
| عایقکاری |
ضروری |
ضروری با توجه ویژه به کنترل انتقال حرارت و رطوبت |
👨🔬 نظر کارشناس درباره اجرای سردخانه صنعتی
در یک پروژه حرفهای، تجهیزات بهصورت جداگانه انتخاب نمیشوند. ظرفیت سردخانه، نوع محصول، دمای نگهداری، عایق، مدار تبرید، برق و کنترل باید بهعنوان یک سیستم واحد طراحی شوند. این هماهنگی، پایه عملکرد پایدار و قابلاعتماد سردخانه است.
⭐ چکلیست نهایی قبل از اجرای سردخانه صنعتی
- تعیین دقیق نوع محصول و شرایط نگهداری
- مشخص کردن دمای هدف سردخانه
- بررسی مقدار محصول ورودی و ظرفیت واقعی ذخیرهسازی
- محاسبه بار برودتی پروژه
- انتخاب مناسب کمپرسور و تجهیزات تبرید
- انتخاب پنل و سیستم عایقکاری متناسب با پروژه
- بررسی کف، دیواره، سقف و محل نصب درب
- طراحی تابلو برق و سیستمهای حفاظتی
- پیشبینی سیستم کنترل و ثبت دما
- اجرای تست نشتی و مراحل راهاندازی
- تهیه برنامه سرویس و نگهداری دورهای
- تحویل مستندات فنی و اطلاعات تجهیزات به کارفرما
📦 پیشنهاد خرید و اجرا:
اگر هنوز تجهیزات سردخانه را خریداری نکردهاید، بهتر است ابتدا اطلاعات پروژه، ظرفیت، دمای کاری و شرایط نصب بررسی شود. خرید تجهیزات قبل از نهایی شدن طراحی میتواند انتخابهای شما را محدود کند.
الکتروبهمن انجماد با ارائه خدمات مشاوره، طراحی، نظارت فنی، اجرا، نصب و راهاندازی، میتواند فرایند اجرای سردخانه صنعتی را از مرحله بررسی نیاز پروژه تا بهرهبرداری نهایی دنبال کند. هماهنگی مراحل مختلف، امکان کنترل بهتر کیفیت و کاهش خطاهای اجرایی را فراهم میکند.
برای دریافت مشاوره درباره طراحی و اجرای سردخانه، انتخاب تجهیزات، ظرفیتسنجی، سیستم تبرید، برق و کنترل میتوانید با کارشناسان مجموعه تماس بگیرید.
مقالات مرتبط با اجرای سردخانه صنعتی
